Лазерный плоттер представляет собой высокоточное электрографическое устройство для воспроизведения широкоформатной документации (форматы А1, А0 и более), в котором изображение формируется посредством статического электричества и термического закрепления сухого тонера. Эта технология стала логическим развитием обычных лазерных принтеров, масштабированным для задач инженерной графики, где на первый план выходят скорость, четкость векторных линий и низкая себестоимость отпечатка при серийной печати.
Исторически плоттеры эволюционировали от перьевых аналоговых устройств к струйным и, наконец, к лазерным системам. Ключевым стимулом развития стала потребность архитектурно-строительных и машиностроительных предприятий в оперативном получении четких, влагостойких чертежей непосредственно из САПР-систем, без трудоемкого процесса ручного нанесения.
Современный лазерный плоттер — это не просто большой принтер; это комплекс, включающий высокоскоростной растровый процессор (RIP), прецизионную механику подачи носителя и систему точного позиционирования лазерного луча или светодиодной строки.
Основные отличия от альтернативных технологий
В основе струйной печати лежит нанесение жидких чернил (пигментных или сольвентных) микрокаплями через дюзы печатающей головки. Это обеспечивает исключительное фотореалистичное качество и работу с разнообразными пористым и непористыми носителями (бумага, холст, пленка, баннер).
Однако струйная печать на широких форматах существенно медленнее, а отпечатки без дополнительной постобработки или иных технологий подвержены выцветанию и размытию при контакте с влагой. Лазерный плоттер, использующий полимеризованный тонер, дает абсолютно водостойкий, механически стойкий к истиранию отпечаток с идеально четкими линиями, но на ограниченном типе носителей (в основном, специальная бумага для плоттеров, калька, матовая пленка).
Если говорить о светодиодной (LED) технологии, то важно внести терминологическую точность. В быту «лазерными» часто называют все электрографические плоттеры. Однако по способу формирования скрытого электростатического изображения они делятся на:
- собственно лазерные: используют один источник лазерного излучения и сложную развертку луча вращающимся полигональным зеркалом. Это обеспечивает высочайшее потенциальное разрешение, но система оптически сложна, содержит движущиеся части и требует периодической юстировки.
- светодиодные (LED): вместо одного лазера и зеркала используется неподвижная линейка из тысяч микроскопических светодиодов, протянутая на всю ширину барабана. Каждый диод подсвечивает свою точку. Это технологически проще, надежнее (нет движущихся частей в узле засветки), компактнее и дешевле в производстве. Современные LED-системы, как в большинстве моделей Océ (Canon), Ricoh, достигли качества, сопоставимого с лазерными.
Профессиональная востребованность лазерных плоттеров обусловлена их уникальным балансом характеристик: производительность, экономичность, стабильность качества и оперативность. В условиях, когда проектный отдел ежедневно выпускает десятки и сотни листов чертежей формата А1, скорость печати 6-12 секунд на лист и стоимость отпечатка в несколько раз ниже, чем у струйных аналогов, становятся решающими факторами. Кроме того, сухой тонер не выцветает со временем и не размазывается при контакте, что критически важно для рабочих чертежей, которые используются на строительной площадке или в цеху.
Принцип работы
Работа лазерного/LED-плоттера — это строго последовательный, непрерывно повторяющийся процесс, известный как цикл Карлсона (электрофотография). Его можно детализировать на семь ключевых этапов.
Этап 1: зарядка фотопроводящего барабана. Сердце устройства — фотобарабан (OPC Drum). Это алюминиевый цилиндр, покрытый слоем аморфного селена, кремния или органического фотопроводника. В исходном состоянии материал является диэлектриком. По всей длине барабана располагается коротрон (коронирующий провод) или зарядный ролик из токопроводящей резины (контактный метод, более современный и экологичный). На него подается высокое напряжение (порядка нескольких киловольт), создающее сильное электрическое поле. В результате коронарного разряда или прямого контакта поверхность барабана равномерно приобретает статический заряд (обычно отрицательный). Точность и равномерность этой зарядки — первый залог качества будущего отпечатка.
Этап 2: экспонирование (засветка). Это процесс «рисования» невидимого электростатического изображения. В лазерных системах модулятор на основе сигнала от RIP включает и выключает лазерный диод. Пучок света, попадая на вращающееся полигональное зеркало, отражается и сканируется вдоль образующей барабана. Одновременно барабан вращается, что позволяет построчно покрыть всю его поверхность. Линза корректирует фокус, обеспечивая равномерность точек по краям и в центре. В LED-системах процесс кардинально проще: RIP посылает сигнал на линейку светодиодов, и нужные диоды кратковременно вспыхивают, засвечивая соответствующие точки на неподвижной относительно них поверхности барабана.
Физика процесса: в местах попадания фотонов энергия света поглощается фотопроводящим слоем. Это порождает пары «электрон-дырка», что резко увеличивает локальную электропроводность материала. Заряд с этих участков стекает через проводящую подложку на землю. Таким образом, на поверхности барабана остается «рельеф» статического заряда: засвеченные участки нейтральны, незасвеченные — заряжены отрицательно. Это скрытое электростатическое изображение.
Этап 3: проявление (нанесение тонера). Узел проявления содержит магнитный вал и дозирующее лезвие. Сухой тонер — это не просто порошок. Это сложная многокомпонентная субстанция:
- пигмент (полимеры с красителем) — обеспечивает цвет;
- полимерная смола — связующее, которое расплавится на этапе закрепления;
- модификаторы заряда — ключевой компонент. Они придают частицам тонера определенный трибоэлектрический заряд (обычно отрицательный) при трении о поверхность магнитного вала.
Магнитный вал, вращаясь, создает из магнитного двухкомпонентного тонера (керриер + тонер) или однокомпонентного тонера «бриллирующую щетку». Частицы тонера, имеющие отрицательный заряд, электростатически отталкиваются от отрицательно заряженных участков барабана (фон) и притягиваются к нейтральным (засвеченным) участкам, визуализируя изображение. Тонкость дозирования и постоянство заряда тонера — параметры, определяющие чистоту фона и равномерность заливки.
Этап 4: перенос на носитель. Лист бумаги или отрез рулонного носителя подается в зону контакта с барабаном. С обратной стороны бумаги расположен ролик переноса, на который подается положительный высоковольтный заряд. Этот заряд сильнее, чем отрицательный заряд фона на барабане. Он притягивает отрицательно заряженные частицы тонера, которые находятся на барабане, и перетягивает их на поверхность бумаги. Эффективность переноса никогда не бывает 100%, поэтому часть тонера остается на барабане.
Этап 5: предварительная фиксация. В некоторых высокоскоростных моделях для предотвращения смазывания нефиксированного тонера при отделении бумаги от барабана используется система короткой предварительной фиксации (например, слабым ИК-излучением), которая лишь слегка «припаивает» тонер к поверхности бумаги.
Этап 6: термическое закрепление (фьюзинг). Это физико-химический процесс окончательной фиксации. Бумага с рыхло удерживаемым на ней тонером проходит через фьюзер — узел из двух валов:
- верхний вал (термовал): Полый алюминиевый или стальной цилиндр с внутренним нагревательным элементом (галогеновая лампа, керамический нагреватель). Его температура жестко контролируется (обычно 160-200°C).
- нижний вал (прижимной ролик): из термостойкой силиконовой резины, создает необходимое давление.
Под действием высокой температуры и давления частицы тонера плавятся: полимерная смола переходит в вязкотекучее состояние, смачивает поверхность бумаги и глубоко проникает в ее поры. При последующем охлаждении смола кристаллизуется, намертво «пришивая» пигмент к волокнам. Качество фьюзинга определяет глянец, механическую и химическую стойкость отпечатка. Недостаточная температура/давление ведет к осыпанию тонера, избыточная — к перегреву бумаги, ее короблению и «зеркальному» эффекту.
Этап 7: очистка и разрядка. После переноса на барабане остаются следы тонера (10-20%) и остаточный электростатический «рельеф». Ракельный нож из полиуретана механически счищает остатки тонера в бункер отработки. Затем барабан проходит через лампу разрядки, которая засвечивает его равномерным светом, снимая весь остаточный заряд. После этого он полностью готов к новому циклу.
Особенности для больших форматов
Механика: тракт должен обеспечивать идеально прямолинейное движение широкого (до 1.4 м) и часто длинного полотна без перекосов, что требует прецизионных роликов и направляющих.
Термоузел: фьюзер для формата А0 должен обеспечивать равномерный нагрев по всей ширине, что предъявляет высочайшие требования к геометрии валов и системе температурного контроля.
Система охлаждения: мощные нагревательные элементы требуют активного охлаждения (вентиляторы) для стабильной работы устройства и безопасности.
Процессор и память: обработка растрированных файлов сложных чертежей А0 с высоким разрешением требует мощного RIP и значительного объема оперативной памяти (от 1 ГБ и выше).
Сферы применения
Лазерные плоттеры доминируют в отраслях, где доминируют монохромные или простые цветные векторные графики и важна оперативность получения результата.
Архитектура и строительство (АС): печать рабочих чертежей, разрезов, фасадов, генпланов с инженерными сетями. Требуется высокая четкость тонких линий, точность масштаба (важен правильный RIP с калибровкой), устойчивость к частому складыванию/разворачиванию и влажности на стройплощадке. Здесь незаменимы высокоскоростные монохромные модели (Océ PlotWave, Ricoh MP W series).
Машиностроение и промышленное проектирование: вывод сборочных чертежей, деталировок, схем КИПиА. Критична абсолютная точность геометрических размеров, качество штриховки и мелких обозначений. Широко используется печать на кальке (для последующего размножения диазокопированием) и матовой пленке. Специализированные плоттеры (например, ROWE ecoPrint) оптимизированы именно для таких носителей, обеспечивая максимальную оптическую плотность линий.
Геодезия, картография и ГИС: печать топографических планов, кадастровых карт, схем градостроительного зонирования. Часто требуется цвет для дифференциации слоев информации (зеленые насаждения, синие водные объекты, красные границы). Используются цветные LED-плоттеры (Océ ColorWave), обеспечивающие четкие цветные области и текст.
Инфраструктура и энергетика: создание схем трубопроводов, ЛЭП, транспортных развязок, проектов реконструкции. Документы часто имеют большой формат (А0, А0+) и длительный жизненный цикл, требуя архивного качества печати.
Образовательные и научные учреждения: печать плакатов для конференций, крупноформатных графиков, диаграмм, технических иллюстраций для учебных пособий. Здесь важна универсальность и часто — бюджетность решения.
Критерии выбора
Выбор плоттера необходимо основывать на всестороннем анализе технических и экономических параметров.
Скорость печати: измеряется в листах А1/А0 в минуту (или секундах на лист). Важно различать: скорость первого выхода (First Print Out Time — FPOT) и скорость в непрерывном режиме. Для загруженного отдела критична именно вторая. Современные модели печатают А1 за 6-15 секунд. Высокая скорость требует мощного процессора и памяти.
Разрешение и технология растеризации (RIP): номинальное разрешение — 600 x 600, 1200 x 1200 dpi. Однако ключевую роль играет не dpi, а качество RIP — программы/процессора, который преобразует векторные данные в растровую сетку для печати. Хороший RIP (например, Océ PRISMAsync, Adobe PostScript 3) обеспечивает сглаживание (анти-алиасинг) диагональных линий, чистый фон, точную цветопередачу (в цветных моделях) и высокую скорость обработки. Наличие встроенного RIP обязательно.
Тип и емкость подачи носителей:
- рулонная подача: стандарт. Важна возможность установки 2-3 рулонов с автоматическим переключением и системой автоматической обрезки по заданному формату.
- листовая подача (через лоток или многоцелевой лоток MPT): необходима для печати на пленках, картоне, готовых листах А3/А4. Часто опциональна.
Максимальная ширина рулона: 610 мм (А1), 914 мм (А0), 1118 мм (А0+). Выбор зависит от стандартов предприятия.
Система сканирования (для МФУ и инженерных систем): если требуется оцифровка архивных чертежей или создание копий, выбирают плоттер-сканер. Ключевые параметры сканера: оптическое разрешение (до 600 dpi), скорость сканирования (листов в минуту), глубина цвета, наличие подающего автоматического устройства (ADF) для сброшюрованных документов и деформации программной коррекции (для рваных или помятых оригиналов).
Программное обеспечение и совместимость: поддержка драйверов для всех актуальных ОС (Windows, macOS, Linux) и САПР (AutoCAD, Revit, MicroStation, КОМПАС). Возможность прямой печати из приложений и поддержка стандартных языков описания страниц (PCL, PS, PDF Direct Print). Наличие ПО для удаленного мониторинга и управления очередью печати.
Ресурс ключевых узлов:
- фотобарабан: ресурс от 50 000 до 500 000 отпечатков. Чем выше, тем лучше.
- узел термического закрепления: ресурс 150 000 — 1 000 000 отпечатков. Замена дорога.
- ракельный нож: меняется вместе с барабаном или отдельно.
- ролик переноса: требует периодической замены.
Практические аспекты эксплуатации
Эргономика и размеры: устройство требует значительной площади, должна быть обеспечена вентиляция. Наличие задней загрузки рулонов, удобного приемного лотка, встроенного резака и смотровых окон облегчает работу оператора.
Сетевое взаимодействие: обязательна поддержка Gigabit Ethernet, Wi-Fi, мобильной печати (Apple AirPrint, Mopria). Возможность интеграции в корпоративную сеть и печати по требованию с авторизацией по карте доступа (follow-me printing) для контроля расходов.
Энергопотребление: режимы «Готовность», «Сон» и «Выключение». Современные модели соответствуют стандартам Energy Star, что снижает эксплуатационные затраты.
Актуальные модели
Серия Ricoh MP W
- Ricoh MP W6700SP / W7100SP / W8140SP
- Компактные цифровые МФУ для средних и больших рабочих групп.
- Скорость от 10 А1/мин (W7100SP) до 14 А1/мин (W8140SP). Разрешение 600 dpi.
- Занимают менее 1 м² площади, имеют фронтальный доступ и интуитивный 9-дюймовый сенсорный экран.
- Модель W8140SP на 31% производительнее конкурента KIP 7970 в многостраничном режиме.
Серия PlotWave (Oce/Canon)
- PlotWave 500 / 750 / 900 / 5500 / 7500
- Надежные черно-белые системы для интенсивной эксплуатации.
- PlotWave 900 выдает до 18 А1/мин. PlotWave 500 — 10 А1/мин.
- Стабильность качества линий на длинных тиражах, долговечность узлов.
- Оптимально для крупных проектных институтов и производственных департаментов.

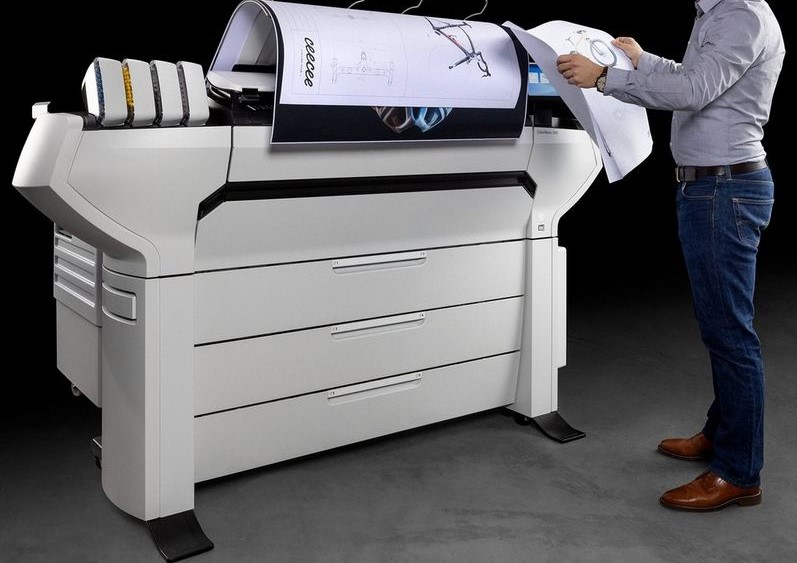

Серия ColorWave (Canon)
- ColorWave 3600 / 3700 / 3800 / 500
- Гибридные системы, сочетающие преимущества лазерной скорости и возможности полноцветной печати.
- Используют Toner Pearls и технологию CrystalPoint.
- Отпечатки сухие и водостойкие сразу после выхода, отсутствие запаха озона и мелкой пыли.
- Более высокая стоимость расходных материалов по сравнению с чисто монохромными тонерами.
Серия ROWE ecoPrint
- ROWE ecoPrint i4 / ecoPrint i6
- Полностью модульные системы, сделанные в Германии.
- Скорость 4 м/мин (i4) и 6 м/мин (i6). Разрешение до 1200х600 dpi.
- Модульность (возможность дооснащения после покупки), огромный сенсорный экран 23-24 дюйма, запатентованная система легкой замены рулонов Paper Input Assistant.
- Превосходят стандартные принтеры по удобству управления и экологичности (награда Energy Star).
Рекомендации по покупке
Советы по выбору под задачи:
- для малых офисов (<1000 м²/мес): стоит рассмотреть струйные решения (например, HP DesignJet T-серии), так как лазерная система может не окупиться.
- для крупных офисов и AEC-фирм (>1500 м²/мес): идеально подойдут Ricoh MP W7100SP или ROWE ecoPrint i4 за их компактность и МФУ-возможности.
- для промышленного производства: мощные системы типа PlotWave 900 или ROWE ecoPrint i10.
- для презентационной графики и чертежей: модели Canon ColorWave 3600/3800, позволяющие печатать на виниле и плотной бумаге.
