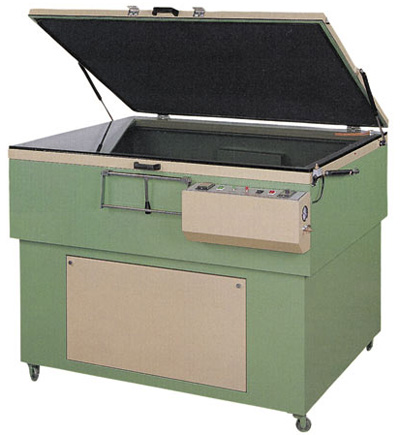

Копировальная рама TIC MT-150

Напольные профессиональные экспозиционные камеры контактно-копировального типа с вакуумным прижимом MT-150 предназначены для экспонирования (засветки) трафаретных печатных форм (ТПФ). Конструктивное исполнение — горизонтальное, в едином корпусе с осветителем. Равномерный прижим трафаретной формы с пленочным оригиналом к стеклу обеспечивается антистатическим резиновым ковриком посредством мощной вакуумной системы. Фиксация рамы вакуумного коврика осуществляется механическим способом.

Осветитель — металлогалогенный прожектор быстрого запуска мощностью 3000 Вт с системой воздушного охлаждения. Большая мощность точечного источника излучения и короткое время экспонирования обеспечивают максимальное качество трафаретной печатной формы. Воздушное охлаждение внутреннего пространства камеры не допускает нагрева стекла и ТПФ, предотвращая поддубливание эмульсионного слоя. Рядом с осветителем внутри камеры установлена лампа подсветки для удобства позиционирования макета на печатной форме.

Экспозиционная камера MT-150 функционирует под управлением микропроцессора в ручном или автоматическом режимах. В автоматическом режиме после опускания вакуумного коврика и защелкивания замка выполняются следующие операции: создание предварительного разрежения, его углубление до достижения основного вакуума, экспонирование по таймеру.

Особенности конструкции:

• Мощная МН — лампа быстрого запуска
• Широкий спектр УФ — излучения
• Точечный источник излучения
• Отражатель специальной конструкции
• Оптически чистое контактное стекло
• Долговечное вакуумное полотно из гибкого и эластичного материала
• Цифровой дисплей
• Режим автоматической и полуавтоматической работы
• Автоматическая система охлаждения
• Прочная стальная конструкция
• Гидравлические цилиндры для подъема/опускания покровной рамы
• Быстрый доступ ко всем узлам для обслуживания
