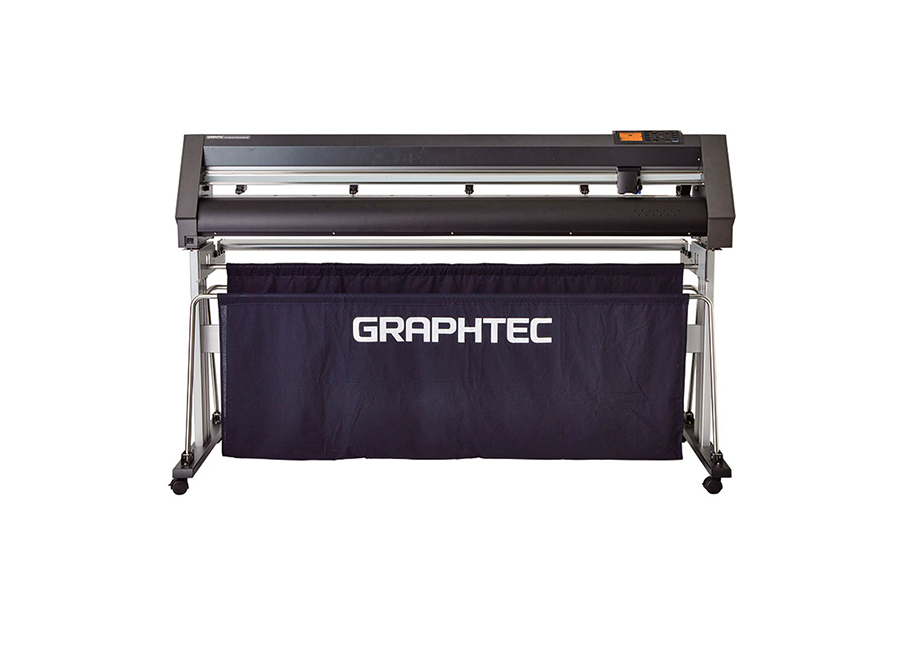

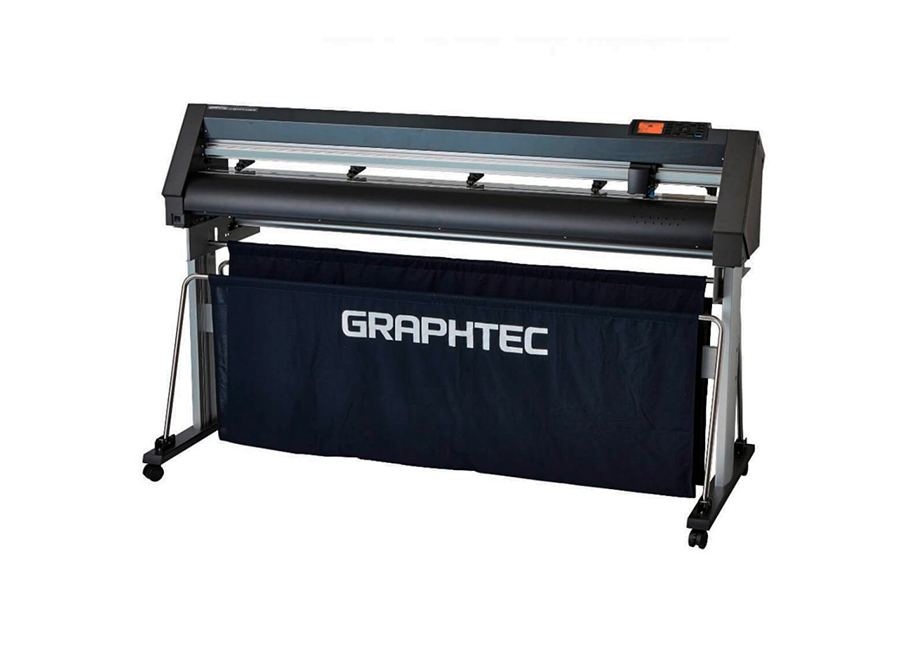

Режущий плоттер Graphtec CE7000-130AP

Graphtec CE7000-130AP — новое поколение профессиональных режущих плоттеров линейки Graphtec CE с улучшенной производительностью, увеличенной скоростью резки и повышенным давлением ножа, а также специальными возможностями для точной резки длинных макетов. Плоттер отлично зарекомендовал себя для использования в рекламном, сувенирном и полиграфическом производстве.

7 поколение режущих плоттеров Graphtec отличается повышенной точностью оптического позиционирования по меткам реза, достигаемое за счёт использования системы ARMS версии 8.0, позволяющей точно и надёжно считывать метки с материалов различных цветов.

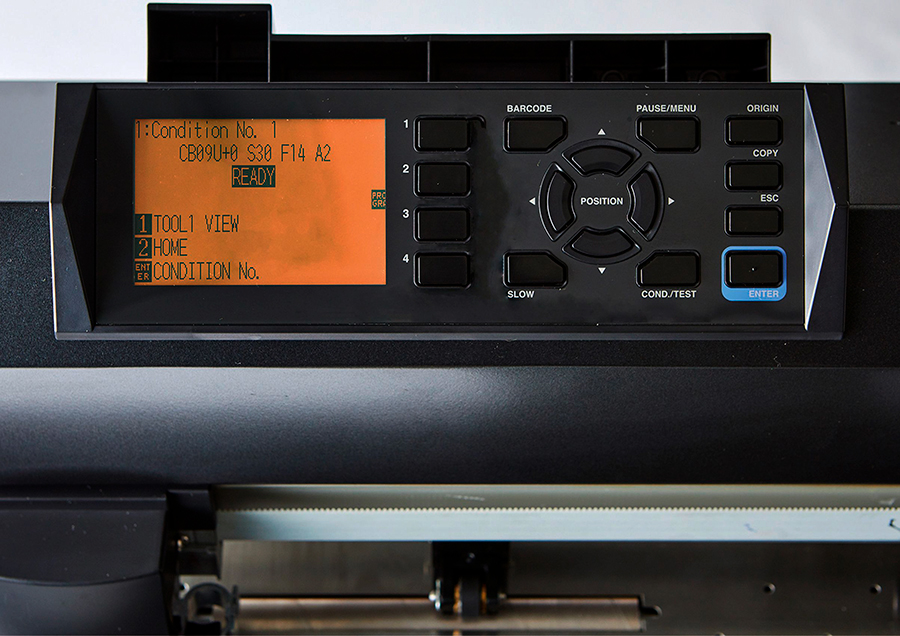

Graphtec CE7000-130AP удобен в использовании — на выбор имеются два предустановленных режима работы — базовый или продвинутый, в зависимости от уровня подготовки оператора. Большой жидкокристаллический экран с подсветкой поддерживает 10 языков, предоставляя максимальную информативность процесса, а новый способ подачи и перемотки материала гарантирует высокую точность при работе с макетами до 5 м.

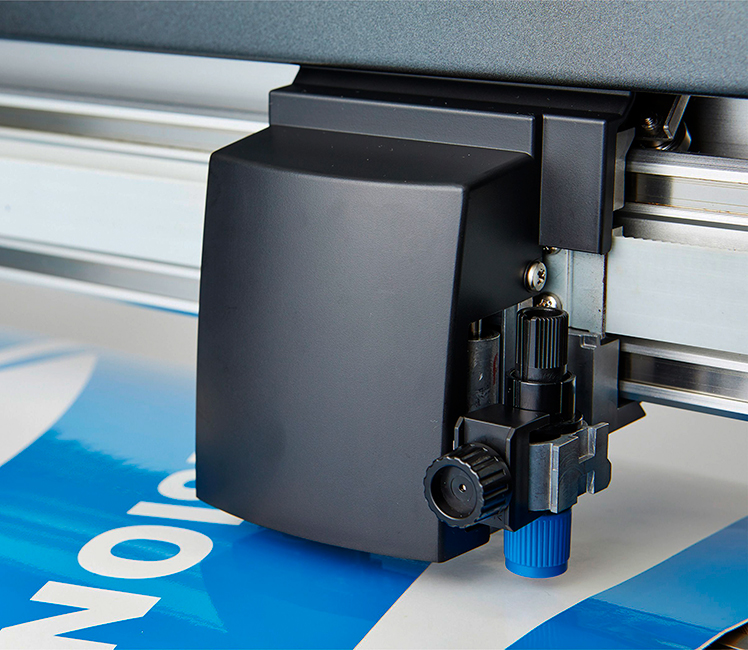

Модификация с двумя одновременно монтируемыми рабочими инструментами, повышающими точность и надёжность устройства на всех этапах производства. Оборудован четырьмя прижимными роликами (с возможностью увеличения общего количества до 5), увеличивающими поддерживаемый вес рулона до 17 кг.

Ключевые особенности Graphtec CE7000-130AP

• Цифровой сервопривод;
• ЖК-дисплей 240x128 точек;
• Максимальное давление на нож 4.41N;

• Эффективная область резки 1270 мм x 50 м;
• Скорость резки 1000 мм/с для установки 45°;
• Функция передачи данных и непрерывной резки;

• Управление данными резки с помощью штрих-кодов;
• 2 одновременно устанавливаемых рабочих инструмента
• Рулонная система подачи материала с 4 прижимными роликами;
• Функция выравнивания по 1 точке для работы в режиме print & cut;
• Управление данными в оффлайн режиме с помощью USB-накопителей;
• Эффективный диапазон ширины поддерживаемого материала 50 — 1372 мм;
• Распознавание меток позиционирования на различных материалах благодаря улучшенной программе ARMS 8.0;

Основные сферы применения Graphtec CE7000-130AP

• Резка трафаретов;
• Резка светоотражающей пленки;
• Резка пленок для пескоструйной обработки;
• Резка самоклеющихся этикеток для различной продукции;
• Резка термотрансферных плёнок для переноса изображения на текстиль;
• Изготовление рекламных стендов, вывесок, указателей, информационных табличек и т.д;
• Резка самоклеющейся виниловой плёнки для изготовления наружной и внутренней рекламы;
• Изготовление поздравительных открыток, приглашений, мини-упаковки, моделей предметов, сувениров, рекламных коробочек, игрушек.

Функция передачи данных и оффлайн операции с использованием USB в Graphtec CE7000-130AP

Режущий плоттер выполняет задачи по файловым данным, созданным при помощи ПО Cutting Master 4 или Graphtec Pro Studio в виде уникального штрихкода. В дальнейшем, при считывании штрихкода, устройство автоматически обнаруживает данные на подключённом USB-носителе или ПК. Эта функция доступна независимо от используемого принтера или программного обеспечения RIP.

Также, данные файлы могут быть сохранены на USB-накопитель для дальнейшего использования в меню операций плоттера и последующей отправки на резку. Этот упрощённый рабочий процесс позволяет использовать Graphtec CE7000-130AP вовсе без подключения к компьютеру.

Расширенная область и функция непрерывной резки в Graphtec CE7000-130AP

Управление данными со штрихкода позволяет последовательно резать различные макеты путем обнаружения «стартовой метки» штрихкода нового типа.

Также, в Graphtec CE7000-130AP доступен непрерывный процесс печати и резки рулонных материалов с возможностью расширения её области, с целью захватить объекты находящиеся за пределами меток позиционирования. Это позволяет повысить производительность плоттера за счёт уменьшения отходов печатных носителей.

Программное обеспечение для Graphtec CE7000-130AP

Cutting Master 4

Интегрируемое в Adobe Illustrator и CorelDraw Graphics Suite ПО, служащее для отправки данных резки на плоттер и включающее в себя функции предпросмотра, создания регистрационных меток, настройки инструментов, параметров резки и т.д. Cutting M aster 4 прост в обращении и позволяет получить максимальную производительность от плоттера.

Особенности ПО Cutting Master 4:

• Вывод по слоям или цвету;
• Большой макет можно разбить на части с функцией тайлинг;
• Создание контура объекта, распознает ширину линии и перекрытия;
• Возможность подключения и переключения на несколько плоттеров;
• Перемещение, расширение и сжатие объекта из окна предварительного просмотра.

Graphtec Pro Studio/Graphtec Studio

Простое в использовании приложение, для создания оригинальных макетов с возможностью импорта изображений созданных при помощи других популярных приложений. Включает в себя продвинутые функции, такие как авто-формы, ретуширование и функции редактирования. Дает возможность настроить режимы резки и другие настройки плоттера. Позволяет импортировать файлы форматов EPS, Ai, CMX, PDF.

Особенности ПО Graphtec Pro Studio/Graphtec Studio:

• Создание макетов с использованием авто-форм, различных типов линий и т.д.;
• Редактирование текстов (поворот, зеркало, подгонка по форме и т. д.);
• Автотрассировка (поддержка bmp, tiff, jpeg и др. форматов изображения);
• Возможность подключения и переключения на несколько плоттеров;
• Поддержка форматов EPS, DXF и других файлов растрового формата;
• Создание независимых рабочих областей с послоевым сохранением макета.

Graphtec Pro Studio Plus

Улучшенная версия Graphtec Pro Studio, поддерживающая дополнительные функции трансформации символов и изображений, автоматического ввода порядкового номера, создания штрих-кода, шаблонов для создания страз, изменения направления линий резки, изменения режущего задания и т.д.

Особенности Graphtec Pro Studio Plus:

• Вектор;
• Нестинг;
• Проверка орфографии;
• Вывод по слою или цвету;
• Линии для удаления облоя;
• Создание макетов со стразами;
• Нумерация, штрих-код, QR-код и т.д;
• Фильтр для растрового изображения;
• Моделирование резки (Изменение задания резки);
• Деформация текста и формы, эффекты тени / полосы;
• Автонестинг (автоматически размещает детали на листе).

Комплектация Graphtec CE7000-130AP

• Плоттер Graphtec CE7000-130AP;
• Шнур питания;
• USB кабель;
• Держатель ножа PHP33-CB09N-HS;
• Нож CB09UB-1P;
• Лупа PM-CT-001;
• Держатель фломастера PHP31-FIBER;
• Капиллярный фломастер KF700-BK (черный, на водной основе);
• Напольный стенд;
• DVD-ROM;
• ПО Graphtec Pro Studio;
• ПО Graphtec Studio;
• ПО Cutting Master4;
• Печатные инструкции.
