Развитие технологий цифровой печати по текстилю в последние годы ознаменовалось широким распространением метода Direct-to-Film (DTF), получившего активное внедрение в полиграфической отрасли примерно с 2019 года. Сущность данного метода заключается в прямом нанесении полноцветного изображения на специализированную полиэтилентерефталатную (ПЭТ) пленку с использованием текстильных трансферных чернил на водной основе, формирующих цветовую схему из палитры CMYK и белой подложки. На запечатанное изображение наносится специальный термотрансферный порошковый клей, который затем полимеризуется в сушильном устройстве с образованием равномерного клеевого слоя, после чего готовый принт переносится на целевое изделие или деталь кроя с помощью плоского или поворотного термопресса при температуре от 120 до 160 градусов Цельсия.
Технология DTF отличается универсальностью в отношении запечатываемых материалов и позволяет работать с тканями любого состава и цвета, включая натуральный хлопок, синтетические, смесовые и ворсовые полотна, флис, фетр, спанбонд, стрейч-материалы, а также натуральную и экокожу. Помимо текстиля, термоперенос возможен на твердые покрытия, способные выдерживать нагрев до 120–160 градусов без деформации, такие как керамика, пластик, дерево и металл. Главными эксплуатационными преимуществами технологии выступают отсутствие необходимости контурной порезки и выборки облоя на плоттере, высокая эластичность и мягкость отпечатка, стойкость к многочисленным стиркам, механическим воздействиям и ультрафиолетовому излучению, а также низкая себестоимость единицы продукции при высокой производительности процесса. Печать может производиться как в листовом формате А3 или А4, так и в рулонах шириной 30 или 60 см, что позволяет эффективно изготавливать как единичные изделия, так и мелкосерийные партии от 10 до 100 штук или крупнотиражную продукцию.
Состав и функционирование промышленного DTF-комплекса
Для организации полноценного цикла производства изделий по технологии DTF требуется специализированный комплект оборудования, обеспечивающий автоматизацию всех этапов от формирования изображения до получения готового трансферного рулона.
Основополагающими компонентами стандартной производственной линии DTF печати являются:
- рулонный DTF-принтер для нанесения пигментных чернил на ПЭТ-пленку.
- автоматизированная шейкер-сушка с конвейерной лентой для нанесения, стряхивания и запекания порошкового клея.
- планшетный, поворотный или полуавтоматический термопресс для фиксации принта на текстиле или сувенирной заготовке.
- замкнутая система вытяжки с фильтром очистки воздуха для удаления испарений, возникающих в процессе плавления термоклея.
- антистатическая щетка для снятия статического напряжения с пленки и улучшения отбивки излишков порошка в зоне нанесения клея.
Технологический процесс внутри комплекса построен на синхронной работе оборудования: запечатанная пленка напрямую подается из принтера на стол подачи шейкер-сушки, оснащенный функцией предварительного нагрева для предотвращения провисаний и замятий материала. В области шейкера на влажные чернила наносится порошковый термоклей, интенсивность подачи которого регулируется автоматическим дозатором с датчиком контроля количества. После отбивки излишков клея пленка поступает в сушильную камеру на термостойкой тефлоновой конвейерной ленте, оснащенной вакуумным прижимом и металлическими соединительными элементами для обеспечения равномерного натяжения и прогрева. Наличие конвейерного привода позволяет оператору отрезать отпечатанный фрагмент пленки непосредственно во время печати, не дожидаясь полного завершения рулона. На выходе из печи отпечаток охлаждается встроенными вентиляторами и сматывается в рулон автоматическим смотчиком, что освобождает персонал для выполнения других производственных задач.

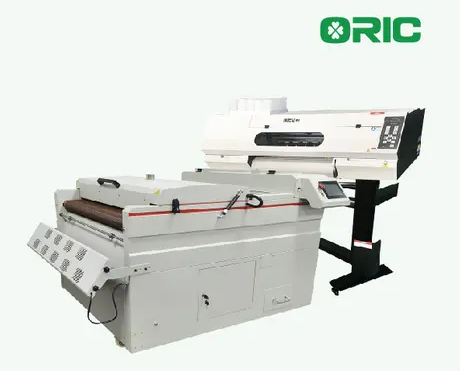

Модельный ряд печатного оборудования Oric
Ключевым звеном печатных комплексов Oric выступают инновационные пьезоэлектрические головки Epson i3200-A1, разработанные специально для работы с текстильными водными пигментами. Каждая такая головка имеет 8 чернильных каналов по 400 дюз в каждом (всего 3200 дюз) и поддерживает подключение до четырех цветовых каналов, обеспечивая максимальное разрешение печати до 2400 dpi. Технология капли переменного объема гарантирует высокую четкость мелких деталей и текста, а также плавность цветовых переходов без полошения и разнотона в скоростных режимах.
Сравнительные технические характеристики базовых рулонных моделей Oric представлены следующими параметрами:
- Oric A-6202: оснащен двумя печатными головками Epson i3200-A1 (одна для CMYK, вторая для White), рабочей шириной печати 60 см, максимальной скоростью до 10 кв. м/ч при разрешении 360x1800 dpi (4 прохода);
- Oric A-6204: высокоскоростной флагманский принтер с четырьмя головками Epson i3200-A1 (конфигурация CMYK+W), рабочей шириной 60 см, максимальной толщиной носителя 1 мм, производительностью до 32 погонных метров в час (или до 20 кв. м/ч) в режиме 720x1800 dpi (4 прохода).
Конструктив принтеров Oric включает трехзонный печатный стол с подогревом и вакуумным прижимом со специальным покрытием, улучшающим скольжение пленки и предотвращающим замятия. На каретке принтера установлены физические датчики защиты от столкновений, предотвращающие механические повреждения печатающих головок при аварийных ситуациях. В печатной зоне предусмотрена светодиодная подсветка для оперативного контроля качества нанесения чернил. Надежность механики обеспечивается бесшумными роликовыми линейными направляющими, материнскими платами HOSON, оптоволоконными соединениями и высокоточной системой натяжения привода каретки.
Чернильный тракт белого цвета оснащен комплексной системой защиты, включающей замкнутую рециркуляцию, программируемое принудительное перемешивание, фильтр тонкой очистки канала белого цвета, дополнительные емкости для выравнивания давления и датчик контроля наличия чернил, предотвращающий попадание воздуха в головки. Принтеры оборудованы встроенными датчиками температуры и влажности для мониторинга микроклимата помещения, требования к которому составляют 22–28 градусов Цельсия и 40–60% относительной влажности.
Расходные материалы и особенности управления цветом
Качество и долговечность DTF-отпечатков напрямую зависят от свойств используемых расходных материалов. В технологическом процессе применяются текстильные трансферные чернила на водной основе, поставляемые в конфигурациях CMYK, White, а также в специальных флуоресцентных цветах Fluo Yellow и Fluo Magenta. Специализированная ПЭТ-пленка толщиной до 1 мм выпускается в рулонах шириной 30 и 60 см или в листах форматов А3 и А4. Пленка имеет защитный релиз-слой, определяющий режим ее снятия с изделия: горячего, теплого или холодного отрывов.
Термотрансферный клей представляется порошком на основе термопластичного полиуретана. В зависимости от цвета запечатываемой ткани применяется классический белый клей (для светлых полотен) или антимиграционный клей (для темных и окрашенных тканей). Антимиграционный клей предотвращает проникновение красителей из синтетической или сублимированной ткани в белый слой принта, сохраняя исходную чистоту цвета после стирок.
Важнейшим фактором получения точной цветопередачи выступает правильная настройка цветовых профилей (ICC) и растрового процессора (РИП). В комплекте с оборудованием Oric поставляется программное обеспечение FlexiPrint (версии 19 с поддержкой русского языка). Процесс построения профиля включает калибровку оборудования с помощью спектрофотометров, измерение тестовых шкал и формирование корригирующего файла под конкретное сочетание чернил, пленки и ткани. Распространенными ошибками при цветоделении являются использование универсальных заводских настроек, игнорирование калибровки монитора дизайнера, а также отсутствие перекалибровки системы при смене партии чернил или обновлении ПО. Комплексная настройка профиля, баланса белого слоя и параметров термопрессования гарантирует стабильность цвета в массовом производстве.
Эволюция технологий цифровой печати и становление стандарта i3200
В современном производстве цифровой печати по текстилю, рекламной графике и промышленной маркировке ключевым элементом, определяющим до 90% точности цветопередачи, разрешения мелких деталей и общей надежности оборудования, выступает печатающая головка. Исторически отрасль промышленной печати на одежде и прямого нанесения на готовые изделия (DTG) опиралась на так называемые переоборудованные офисные головки, такие как Epson XP600, DX5 и DX7. Изначально спроектированные для офисной печати малых объемов или экосольвентной интерьерной вывески, эти узлы сталкивались с серьезными химическими и физическими ограничениями при работе со сложными составами. В частности, печать на темных текстильных материалах требует обязательного нанесения белой подложки из чернил на основе пигмента диоксида титана, которые склонны к оседанию и требуют непрерывной рециркуляции в гидросистеме. Офисные печатающие головки не обладали запасом прочности для высоких механических нагрузок при непрерывном возвратно-поступательном движении каретки и не имели каналов, защищенных от абразивного износа пигментными частицами.
Поворотным моментом в индустрии стало появление специализированных промышленных печатных головок серии Epson i3200, разработанных с нуля под специфику водных пигментных, УФ-отверждаемых и сольвентных чернил. Установив новый технологический ориентир, головка i3200 вытеснила устаревшие решения поколения DX5 и 4720 за счет почти двукратного превосходства по скорости печати, повышенной плотности дюз и долговечности. На сегодняшний день серия i3200 представляет собой золотой стандарт для B2B-операторов, многостанционных производственных линий и высокообъемных печатных комплексов.

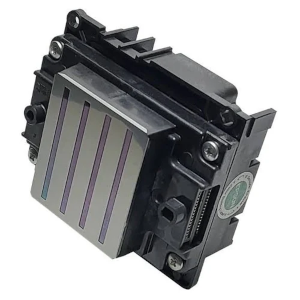

Микромеханика и конструктивные особенности технологии PrecisionCore TFP
В основе высокой производительности и надежности печатных головок Epson i3200 лежит фирменная технология PrecisionCore TFP (Thin Film Piezoelectric). Производственный процесс опирается на микроэлектромеханические системы (MEMS), что позволяет формировать пьезоэлектрические актуаторы и чувствительные элементы непосредственно на монолитном кремниевом чипе высочайшей точности. В отличие от традиционных пьезоголовок, собираемых из множества отдельных механических деталей, полупроводниковая технология производства PrecisionCore исключает структурные погрешности.
Архитектурно печатающая головка серии i3200 имеет 8 чернильных каналов по 400 дюз в каждом, что в сумме составляет 3200 физических отверстий. Высокая плотность дюз позволяет покрывать широкую полосу запечатываемой поверхности за один проход каретки, существенно сокращая общее количество проходов, необходимое для достижения плотного белого слоя и высокой насыщенности цвета. Монолитная структура микросопел формирует идеально круглые капли чернил без образования мелкой чернильной пыли или так называемых сателлитных капель, вызывающих размытие краев изображения. Это гарантирует безупречную четкость мелких графических элементов и читаемость шрифтов размером вплоть до 4 pt.
Важным функциональным преимуществом головок i3200 является поддержка технологии капли переменного объема (Variable-Sized Droplet Technology, VSDT). В рамках единого цикла пьезоимпульса система способна выстреливать капли различного объема в пиколитрах. Минимальные капли используются для передачи плавных цветовых градиентов, полутонов и высокодетализированных светов, тогда как капли большего объема заполняют сплошные заливки и фоновые области. Благодаря этому достигается фотографическое качество отпечатка без видимой зернистости. Кроме того, внутренние гидравлические каналы и демпферы i3200 специально оптимизированы под вязкостные характеристики водных пигментных чернил, а внутренние поверхности сопел покрыты химически стойким защитным слоем, предотвращающим коррозию от воздействия диоксида титана и обеспечивающим длительный срок службы при постоянной циркуляции белых чернил.
Модельный ряд, специализированные модификации и промышленные аналоги
Модификационный ряд серии включает несколько узкоспециализированных версий, ориентированных под конкретные химические типы чернил и геометрические параметры оборудования. Базовой моделью для водных составов, водно-пигментных и сублимационных чернил является модификация i3200-A1, ставшая основой текстильной печати и технологии Direct-to-Film (DTF). Для работы со специфическими высококонцентрированными пигментными формулировками создана версия i3200-A1 HD, обеспечивающая повышенную плотность подачи чернил. Специально для оборудования с максимальной шириной рулона 60 см заводы Epson выпускают модификацию i3200-A1(60). При абсолютно идентичных технических и качественных характеристиках с базовой i3200-A1 данная версия ограничена физической шириной печати в 60 см, что позволило снизить стоимость узла примерно на 20%. Для УФ-отверждаемых чернил выпускается модель i3200-U1 с уплотнениями, устойчивыми к агрессивным фотополимерным компонентам, а для интерьерной и наружной рекламы — экосольвентная модификация i3200-E1.
Помимо стандарта i3200, корпорация Epson развивает смежные промышленные решения PrecisionCore. Для работы с высоковязкими УФ-чернилами в начале апреля 2026 года на рынок вышла печатающая головка T3200-U3-2, пришедшая на смену модели T3200-U3 образца июля 2021 года. Новинка оснащена встроенным подогревом чернил до 50 градусов Цельсия, сохраняя габариты, электронный интерфейс, 3200 дюз и ширину 67,2 мм (2,65 дюйма), что позволяет выполнять прямую замену без переделки принтеров.
Сферы применения: от текстиля и УФ-декора до солнечной энергетики
Область применения печатных головок серии Epson i3200 охватывает множество отраслей современной промышленности:
- В сфере Direct-to-Film (DTF) и рулонной текстильной печати головки i3200-A1 формируют основу 24-дюймовых комплексов, включая промышленные принтеры SureColor SC-G9000 и SC-G6000.
- В технологии прямой печати на одежду (DTG) головка i3200 признана золотым стандартом за счет способности точно наносить белую подложку и полноцветный рисунок без размытия деталей.
- В области УФ-печати модель i3200-U1 применяется в плоских и рулонных принтерах, включая компактный планшетный принтер SureColor SC-V4000 формата A1+. В перспективе 2026–2027 годов прогнозируется интеграция таких систем с алгоритмами ИИ для компенсации выпавших сопел.
- Промышленный потенциал технологии регулярно демонстрируется на международных форумах, где подразделение коммерческой и промышленной печати Epson Europe демонстрирует комплексные линии, включающие спектрофотометры Epson SD-10, автоматические сканирующие столы и прямую печать по ткани Monna Lisa.
Настройка цвета, ICC-профилирование и технологические параметры
Даже самое совершенное печатное оборудование на базе головок Epson i3200 не способно раскрыть свой потенциал без правильной организации системы управления цветом (Color Management). Цветовой профиль формата ICC представляет собой цифровой свод параметров, переводящий графические оттенки из макета дизайнера в физические команды подачи чернил принтером.
Процесс корректной настройки цветовоспроизведения включает несколько последовательных этапов. Сначала проводится аппаратная калибровка оборудования с помощью калибраторов и спектрофотометров. На основе замера считываемых тестовых шкал создается специализированный профиль, учитывающий конкретную комбинацию чернил, ПЭТ-пленки и запечатываемой ткани.
Распространенными технологическими ошибками при работе с цветом являются использование базовых универсальных профилей от производителя без адаптации под фактические материалы, отсутствие регулярной калибровки графических мониторов специалистов и пренебрежение повторным профилированием при смене партии чернил, поставщика пленки или обновлении растрового процессора (РИП).
Для достижения максимальной яркости, насыщенности и правильного баланса белого слоя необходимо применять качественные высокопигментированные чернила и профессиональные программные RIP-системы. Дополнительное влияние на конечный вид принта оказывают параметры термофиксации — точно соблюденные температура и время выдержки в термопрессе. Поставка оборудования в комплекте с официальными настроенными профилями (например, компанией DiasJet для принтеров Kingjet) позволяет минимизировать технологический брак и гарантировать стабильное качество выпускаемой продукции.
Если вы подбираете DTF-комплекс для промышленной печати — обратитесь к нашим менеджерам за профессиональной консультацией. Они помогут выбрать подходящую модель с учетом планируемых объемов печати, требуемой производительности и особенностей продукции. Вы сможете подобрать оборудование, которое будет стабильно работать в условиях вашего производства и обеспечит качественный перенос изображений на текстиль.
