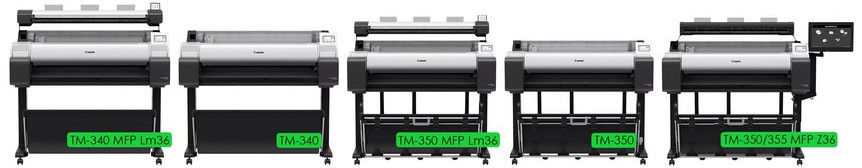

Серия широкоформатных принтеров Canon imagePROGRAF TM-340, TM-350 и TM-355 — это технологически выверенная платформа, в которой результат печати определяется не отдельными характеристиками, а точной работой сразу нескольких систем: печатающей головки, процессора обработки данных, химии чернил и механики устройства. В этом материале разберем, какие инженерные решения лежат в основе этих моделей и за счет чего достигаются высокая точность, стабильность линий и предсказуемое качество в задачах САПР, ГИС и графики.

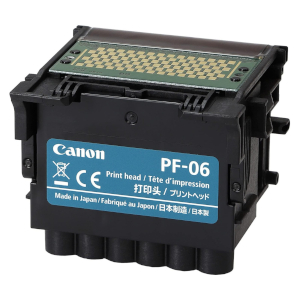

Печатающая головка PF-06 и технология Bubblejet on Demand
Технология Canon Bubblejet on Demand служит основным механизмом подачи чернил, используя полностью интегрированную 6-канальную печатающую головку PF-06. В отличие от прошлых конструкций со смещенным расположением, эта интегрированная головка содержит 6 чипов на каждую печатающую головку, что обеспечивает равномерное покрытие и высокую скорость работы.
Архитектура и распределение сопел: PF-06 имеет массив из 15 360 сопел. Распределение этих сопел стратегически оптимизировано для технического и графического вывода.
Матовый черный (MBK): выделено 5120 сопел. Такая высокая плотность является преднамеренным конструктивным решением для удовлетворения требований к печати монохромных линий в САПР и ГИС, что позволяет осуществлять высокоскоростную печать без потери детализации. Голубой (C), пурпурный (M), желтый (Y) и черный (BK): каждому цвету выделено 2560 сопел.
Точный контроль капель: печатающая головка использует шаг сопел 1200 dpi по двум линиям, выбрасывая микроскопические капли размером до 5 пиколитров (5 пл). Этот точный объем необходим для отображения мелких деталей, предотвращая при этом «растекание» чернил на стандартной бумаге. Сопло имеет специальную форму, минимизирующую распыление, что обеспечивает исключительно чистый текст и линии. Кроме того, система включает датчики защиты от засорения, которые контролируют состояние сопел; при обнаружении засора принтер может автоматически компенсировать это, переключив печать на исправные сопла.
Максимальное разрешение и инженерная точность
Высокая плотность расположения сопел позволяет серии TM достигать максимального разрешения 2400 x 1200 dpi. Это разрешение в сочетании с точностью печатающей головки PF-06 обеспечивает соответствие строгим стандартам, предъявляемым отраслью AEC (архитектура, проектирование и строительство).
Точность линий: серия поддерживает точность линий ±0,1% или менее. Это гарантирует, что технические чертежи остаются верными своим цифровым векторным аналогам, что является критически важным требованием для инженерных схем. Технология способна создавать линии толщиной всего 0,02 мм, что позволяет четко отображать сложные многослойные архитектурные детали.
Удвоенная плотность сопел для матового черного цвета обеспечивает превосходную плотность линий и повышенную скорость при монохромной печати без ущерба для точности или читаемости мелких аннотаций.
Процессор обработки изображений L-COA PRO II
Процессор L-COA PRO II — это «мозг» принтера, отвечающий за высокоскоростную обработку больших объемов данных. Этот усовершенствованный процессор обеспечивает повышение производительности на 28–30% по сравнению с предыдущими поколениями. Например, TM-350 может достигать максимальной скорости до 3,2 страниц в минуту для технических чертежей формата A1.
Ключевой функцией L-COA PRO II является быстрая растеризация сложных векторных данных. Он предназначен для быстрой интерпретации многослойных PDF-файлов, архитектурных схем и карт ГИС, сокращая время от команды «печать» до физического вывода. Механизм также оптимизирует время «возврата из спящего режима» и первоначального запуска, обеспечивая готовность принтера к использованию в быстро меняющейся офисной среде. Кроме того, он управляет встроенной калибровкой цвета, чтобы обеспечить согласованность вывода на нескольких устройствах серии TM.

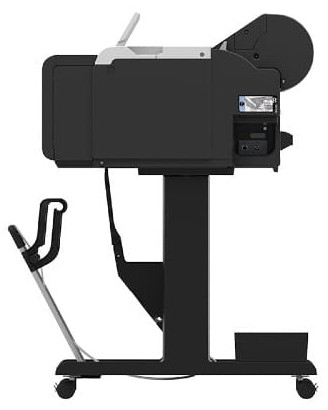

Надежность и качество исполнения
Физический корпус серии TM разработан для поддержки высокоскоростных внутренних механизмов. Оборудование обеспечивает тяжелую, стабильную платформу для противодействия инерционным силам каретки печатающей головки во время работы. Модельный ряд TM-340 / TM-350 / TM-355 весит приблизительно от 59 до 63,8 кг.
Эта значительная масса необходима для минимизации вибраций во время высокоскоростных перемещений каретки. Чрезмерная вибрация может привести к смещению капель и размытию линий; обеспечивая жесткое основание, серия TM гарантирует поддержание точности по всей 36-дюймовой ширине печати.
Для дальнейшего обеспечения точности в серии используется вакуумная система подачи воздуха, которая надежно фиксирует носитель на прижимной пластине. Это предотвращает скручивание или деформацию носителя — особенно распространенное явление в больших форматах — и поддерживает постоянное расстояние между печатающей головкой и бумагой, гарантируя точность капли 5 пл.
Несмотря на свою механическую мощность, конструкция включает в себя функции, позволяющие снизить уровень рабочего шума до 39 дБ на моделях TM-340/240, что делает их примерно на 1/3 тише, чем их предшественники.
Физический корпус принтера был переработан и теперь имеет плоскую верхнюю крышку для удобства работы с носителями. Плоская поверхность позволяет пользователям удобно разместить тяжелый рулон бумаги во время загрузки в принтер — функция, отмеченная наградой iF Design Award 2024 за удобство использования.
Конструкция обеспечивает полностью фронтальный доступ. Это означает, что загрузка носителя, замена чернил и извлечение отпечатанного изображения могут осуществляться с передней стороны аппарата, что позволяет разместить его вплотную к стене в ограниченном пространстве офиса.
Яркий насыщенный цвет
Исправление исторических недостатков: предыдущие поколения технических плоттеров часто испытывали трудности с передачей нейтральных красных оттенков, создавая «коричневатые» или мутные тона. Конкурирующие модели также отличались перенасыщенностью или неточностью красного цвета.
Но новый пигмент пурпурного цвета, используемый в плоттерах Canon, обеспечивает улучшение точности оттенков на 14%. Расширенная цветовая гамма гарантирует нейтральность и яркость красных тонов, что крайне важно для привлекательных рекламных плакатов и «броских» маркетинговых материалов.
В секторе архитектуры, инженерии и строительства эта повышенная яркость служит функциональной цели, обеспечивая большую четкость технических аннотаций, выделяя исправления и делая более заметными изменения на чертежах САПР.
Система LUCIA TD уникальна благодаря использованию двух различных черных чернил, разработанных с разным поверхностным натяжением для оптимизации печати на различных типах носителей. Матовый черный (MBK) был разработан с высоким поверхностным натяжением специально для немелованной бумаги. Это химическое свойство гарантирует, что капли чернил не растекаются и не «размываются» при ударе. Вместо этого пигменты остаются сконцентрированными вблизи поверхности. В результате получается плотный текст и исключительно четкие, резкие линии с минимальным растеканием чернил.
Стандартные черные (BK) чернила имеют низкое поверхностное натяжение, что делает их идеальными для мелованных или глянцевых носителей. Они взаимодействуют с этими поверхностями, обеспечивая более глубокую плотность черного цвета и улучшенный контраст для фотографических и высококачественных графических приложений. Для создания четких границ между черными и цветными областями система стратегически размещает чернила BK с низким поверхностным натяжением в качестве буфера между цветными чернилами (которые также имеют низкое натяжение) и чернилами MBK с высоким поверхностным натяжением. Такая точность предотвращает «растекание» на пересечениях различных типов чернил.
Устойчивость к воздействию окружающей среды и стойкость пигментов
Поскольку система LUCIA TD полностью основана на пигментах, она обеспечивает превосходную устойчивость к деградации под воздействием окружающей среды по сравнению с чернилами на основе красителей. Пигменты обладают высокой устойчивостью к УФ-излучению, озону и влажности. Это гарантирует, что отпечатки не выцветают со временем, что делает их пригодными для длительного использования в помещениях офисов или магазинов.
В сочетании с водостойкими материалами (такими как полипропилен или баннерная ткань) чернила LUCIA TD обеспечивают превосходную устойчивость к атмосферным воздействиям. Эти отпечатки могут выдерживать условия на открытом воздухе на строительных площадках до шести месяцев без необходимости ламинирования, поскольку чернила эффективно связываются с поверхностью, предотвращая растекание или размазывание даже при воздействии дождя.
Точность и эффективность подачи чернил
Химические характеристики дополнительно улучшены механическими особенностями, обеспечивающими точность и сокращение отходов. Уникальная формула использует микрокапсулированные пигменты, что увеличивает плотность пигмента и улучшает как четкость изображения, так и насыщенность цвета.
Система выбрасывает микроскопические капли размером всего 5 пиколитров (5 пл). Этот объем достаточно мал, чтобы отображать линии толщиной до 0,02 мм с точностью ±0,1%, предотвращая при этом просачивание чернил через стандартную бумагу. Для обеспечения экономической эффективности в серии TM используется система субчернильных резервуаров (технология горячей замены). Этот дополнительный внутренний резервуар позволяет пользователям использовать каждую каплю чернил в картридже и заменять пустые резервуары во время печати без перерыва.
В зависимости от модели пользователи могут выбирать между чернильными картриджами объемом 55 мл, 130 мл или 300 мл. Более крупные картриджи объемом 300 мл, предлагаемые для TM-350, обеспечивают значительно меньшую стоимость за миллилитр по сравнению с картриджами объемом 55 мл, что делает печать больших объемов более экономически выгодной.
Система подачи воздуха с вакуумной поддержкой
Критически важным механическим компонентом архитектуры TM-340 и TM-350 является система подачи воздуха, которая использует вакуумную опорную плиту для идеально ровного закрепления носителя во время процесса печати.
Точный контроль: при широкоформатной печати носители склонны к образованию завитков, волн или «перекосов» по мере впитывания чернил. Вакуумная система противодействует этим силам, поддерживая равномерную, ровную поверхность. Удерживая носитель плотно прижатым к опорной плите, система предотвращает отрыв бумаги и «удары печатающей головки», когда печатающая головка физически контактирует с носителем, что приводит к размытому изображению или повреждению оборудования.
Постоянное расстояние между печатающей головкой и бумагой является техническим условием для точного размещения капель чернил объемом 5 пиколитров (5 пл), что гарантирует четкость тонких линий и деталей по всей ширине 36 дюймов.
Автоматическое определение носителя и сенсорный экран
Серия включает в себя особую сенсорную систему, предназначенную для автоматизации управления носителями, что традиционно является основным источником человеческих ошибок и простоев. Усовершенствованные датчики автоматически определяют тип, ширину и оставшуюся длину загруженного носителя. Хотя при первом использовании определенного типа рулона может потребоваться ручной выбор, система автоматически обрабатывает последующие загрузки.
Данные отображаются на новом 4,3-дюймовом цветном сенсорном экране. Экран регулируется и наклоняется, позволяя пользователям устанавливать его под углом, который предотвращает блики и улучшает видимость, что значительно повышает удобство использования по сравнению с фиксированными панелями.
Мониторинг в реальном времени: главный экран обеспечивает мгновенный обзор уровня чернил, уровня чернил в дополнительных резервуарах и уровня индикаторов носителя, позволяя командам интуитивно управлять заданиями даже без предварительных технических знаний.
Система дополнительных резервуаров и технология «горячей замены»
Для максимальной экономической эффективности и обеспечения бесперебойного производства Canon использует систему дополнительных резервуаров с дополнительным внутренним резервуаром. Этот механизм позволяет производить замену чернил «горячей заменой», то есть пользователи могут заменить пустой резервуар во время активной печати, не останавливая устройство.
Система разработана таким образом, чтобы использовать каждую последнюю каплю чернил в картридже. Как только основной резервуар опустеет, принтер будет использовать дополнительный резервуар, одновременно предлагая пользователю заменить его. Это гарантирует, что пользователь не платит за чернила, которые остаются в выброшенном картридже.
В отличие от многих конкурентов, которые требуют немедленной остановки принтера при опустошении картриджа — что потенциально приводит к потере времени и дорогостоящего рулонного материала в случае прерывания задания — система Canon поддерживает непрерывную производительность.
Экономические факторы и дифференциация моделей
Стратегическая многоуровневая архитектура серии Canon imagePROGRAF в основе своей определяется экономической масштабируемостью, особенно в отношении емкости расходных материалов и возможностей обработки данных.
Для профессиональных сред с большим объемом печати модели TM-350 и TM-355 являются основными экономическими факторами благодаря поддержке чернильных картриджей большего объема. В то время как модель начального уровня TM-340 ограничена картриджами объемом 55 мл (PFI-030/031), серия TM-350 может использовать картриджи объемом 130 мл (PFI-120/121) и 300 мл (PFI-320/321). Количественно, картридж объемом 300 мл обеспечивает на 236% больше чернил, чем картридж объемом 55 мл, при этом его стоимость составляет всего около 163% от цены картриджа, что значительно снижает общую стоимость владения (TCO) для ежедневных пользователей.
Дальнейшие различия существуют между TM-350 и TM-355, которые разработаны для рабочих процессов корпоративного уровня и сред с высоким уровнем безопасности. TM-355 включает в себя зашифрованный жесткий диск (HDD) объемом 500 ГБ, что позволяет хранить задания на устройстве, управлять очередью и обеспечивать безопасное хранение конфиденциальных данных. Основным операционным преимуществом TM-355 является встроенная поддержка PDF версии 1.7, позволяющая принтеру интерпретировать PDF-файлы напрямую, без использования растеризации на стороне драйвера ПК. Это обеспечивает возможность печати «с места», когда пользователи могут печатать поддерживаемые типы файлов непосредственно с USB-накопителя через встроенный порт USB-A.
Расширение многофункциональных возможностей: комплекты сканеров LM36 и Z36
Серии TM-340 и TM-350 могут быть преобразованы в многофункциональные принтеры (МФУ) за счет интеграции специализированных комплектов сканеров.
Сканер LM36 (начальный уровень): разработан для компаний в сфере архитектуры, инженерии и строительства, а также для образовательных учреждений, которым требуется базовая функция сканирования с копированием или сканирования на USB-накопитель. Этот 36-дюймовый сканер использует технологию контактного датчика изображения (CIS) с оптическим разрешением 600 dpi. Он оснащен 3,5-дюймовым сенсорным экраном для интуитивно понятного управления и работает со скоростью 3 дюйма в секунду (IPS) для монохромного изображения и 1 IPS для цветного. В LM36 используется модуль SingleSensor, который одновременно захватывает всю ширину документа, предотвращая смещение данных, часто встречающееся в массивах датчиков, расположенных в шахматном порядке.
Сканер Z36 (профессиональный уровень): этот комплект разработан для рабочих групп с высокой нагрузкой и оснащен технологией двойного светодиодного CIS, которая эффективно устраняет тени, вызванные складками или заломами на оригинальных документах. Он предлагает более высокое оптическое разрешение 1200 dpi и значительно более высокую скорость сканирования — до 13 IPS в монохромном режиме и 6 IPS в цветном режиме. Система Z36 управляется 15,6-дюймовым моноблочным сенсорным ПК, работающим под управлением программного обеспечения SmartWorks MFP. Этот профессиональный комплект позволяет осуществлять параллельную обработку, позволяя устройству сканировать документ и одновременно выполнять отдельное задание печати.
Экосистема программного обеспечения
Canon предоставляет надежный бесплатный пакет программного обеспечения, который превращает оборудование из простого устройства вывода в управляемую систему оптимизации рабочих процессов.
PosterArtist (Web и Lite): приложение на основе шаблонов позволяет пользователям без дизайнерских навыков создавать профессиональные плакаты, баннеры и листовки за четыре шага. Он включает более 1000 отраслевых шаблонов и позволяет пользователям добавлять премиальные эффекты, такие как текстуры золота и серебра, без необходимости профессионального дизайнерского образования или дорогостоящего программного обеспечения Adobe.
Free Layout Plus: утилита для подготовки к печати, позволяющая выполнять расширенную компоновку и мозаичное размещение документов. Размещая несколько документов разных размеров на одном листе рулонной бумаги, она может сократить расход материалов до 25%. Включает плагин для Microsoft Office, позволяющий печатать напрямую из Word, Excel или PowerPoint с точным масштабированием для больших форматов.
Accounting Manager: инструмент для компаний, которым необходимо возмещать затраты по проектам. Отслеживает каждый миллилитр чернил и каждый квадратный дюйм использованного материала для каждого задания на печать, создавая подробные отчеты, фильтруемые по пользователю, коду проекта или идентификатору учетной записи.
Direct Print Plus: высокопроизводительный инструмент для отправки заданий с интерфейсом перетаскивания. Поддерживает несколько форматов файлов и включает надежный предварительный просмотр печати, выявляющий потенциальные ошибки до начала печати, предотвращая расход материалов.
