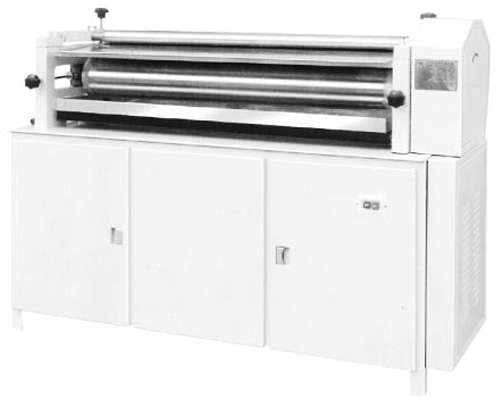

Клеемазка Vektor JS-1000

Клеемазательные машины серии JS предназначены для нанесения клеевого слоя на листовые материалы. Оператор вручную подает листы, клей переносится из емкости с клеем системой валов, обеспечивающих равномерное нанесение клея. Другой оператор принимает листы и передает их на припресовочные машины серии YP. На этих машинах происходит соединение листового материала с нанесенным клеевым слоем с верхним слоем (лайнером).

Станки данного типа приводятся в движение асинхронным трехфазным (или однофазным) двигателем модели Y801-4, который установлен под левым обшивочным листом. Двигатель приводит в движение большой ременный шкив посредством двух треугольных ремней типа А, и затем механизм большого ременного шкива приводит в движение валики среднего и большого размеров, и через механизмы передачи также все зубчатые колеса малых валиков, и таким образом все имеющиеся валики приводятся в движение.

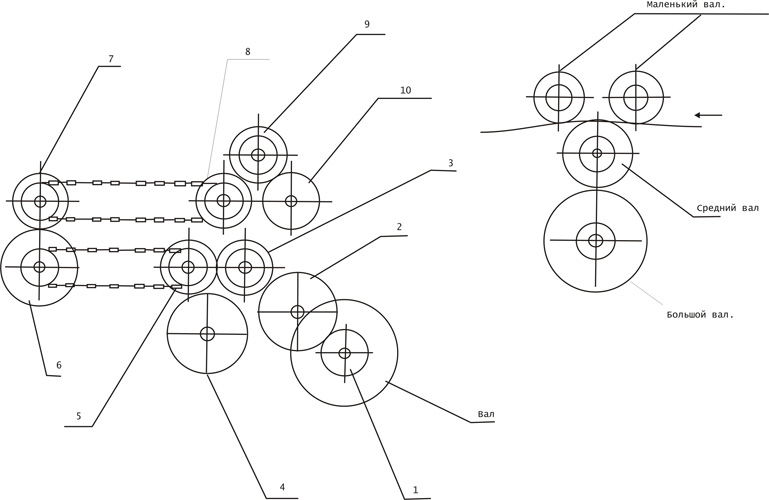

Схематическое изображение приводного механизма станка приводится на рисунке ниже:
