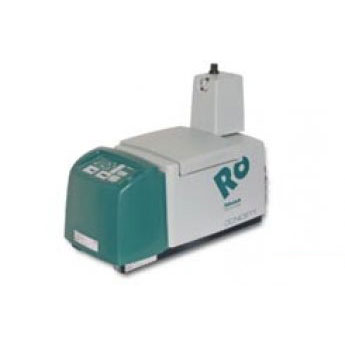

Cистема нанесения горячего клея Robatech Concept C

Основой клеевой системы является контроллер IK40, обеспечивающий прецизионное нанесение клея при работе фальцмашины на высокой скорости. С его помощью возможно подключить от одной до шести клеевых головок (холодный и горячий клей) в клеевую систему, т.е. контроллер является пультом управления. Применяется подобная клеевая система для изготовления упаковочных бумажных пакетов, картонных коробок в пищевой промышленности, в области изготовления почтовых конвертов, при создании индивидуальной упаковки, нанесения этикеток и т.д. Контроллер обрабатывает сигналы, идущие с фотодатчика, который определяет положение заготовки, и дает сигнал нанесения клея. Положение фотодатчика может быть различным, что позволяет работать в разных режимах: непрерывное нанесение клея и дозированное (программируется и состоит из 32 отдельных клеевых полосок), а также в режиме переключения. Возможно подключение до 6 пневматически или электронно управляемых клеевых головок. Клапан каждой из клеевой головок настраивается отдельно сигналом, идущим от контроллера и обеспечивающим быстрое переключение. Сигнал обеспечивает стабильную длину клеевой полосы даже при большой скорости работы фальцмашины. Для определения скорости работы фальцмашины IK40 оснащен кодером, который управляет временем начала и окончания подачи клея. Двухголовая клеевая система также оснащается платой расширения EXT1, которая имеет два режима: активация клеевой головки во время работы и управление расходованием клея в случае остановки машины. Управление логически понятное, все данные отображаются на дисплее. До 40 программ можно записать и хранить в памяти блока. Блок легко интегрируется в клеевую систему, каждое подключение сигнализируется диодом.

Технические характеристики:

• Скорость работы: 0-650 м/мин
• Длина: 1-9,99 мм или 32 полоски
• Выходное напряжение, В 3-24
• Время срабатывания, мс 0-30
• Варианты нанесения клея непрерывное, прерывистое или 32-строковое (программируется каждая строчка)
• Количество клеевых головок: 2,4,6
• Количество программ: 40
• Габариты:  334х195х115 мм
• Вес:  3,2 кг

Клеевая головка  ECХNS, электронно управляемая, предназначена для работы
с холодным клеем вязкости до 500 мПа. в системах подачи клея низкого
давления до 6 бар. Устанавливается в фальцевальных, печатных машинах,
а также на печатном оборудовании. Благодаря высокой частоте переключения
способна наносить клей с большой точностью. Головка очень компактная и
узкая (20 мм), что позволяет использовать ее практически в любой системе.

Технические характеристики:

• Давление клея: 0-6 бар
• Вязкость клея:  до 500 мПа
• Частота переключения: до 600 в секунду
• Диаметр сопла: 0,3/0,4/0,6 мм
• Габариты: 71,7х91,5х20 мм





Для работы с клеем вязкостью ниже 5000 мПа и регулирования
давления 0-6 бар в клеевую систему входит стальной клеевой
резервуар емкостью 5 л.

Технические характеристики:

• Емкость бака:  5 литров
• Отрывается область:  80х95 мм
• Рабочее давление: 0-6 бар
• Вязкость: < 5000 мПа
• Разъем для соединения: 5хR1/4” и 1xR3/8”
• Вес: 5 кг
