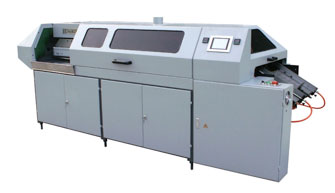

Машина предназначена для высокоскоростного производства книг и журналов в мягкой обложке. Для увеличения производительности термоклеевая машина JBT50/3 комплектуется 3 каретками подачи блоков, перемещающихся по эллипсовидной направляющей.
Особенности
Электрическое оснащение машины – производства Япония. Управление функциями происходит с Touch-screen дисплея. С пульта управления можно регулировать такие параметры как: настройка параметров подачи обложки, температура клея в обеих ваннах, время и давление обжима блока и готового изделия, скорость.
Наклад обложки производится автоматически штангой с мощными пневматическими присосами. Для совмещения обложки с блоком установлена система равнения с помощью качающейся планки. Биговка осуществляется парой вращающихся дисков, и может быть комбинированной (вверх и вниз).
Перед обработкой блок сталкивается с помощью вибросталкивателя, установленного на станции подачи блока. Зазор каретки в соответствии с толщиной блока устанавливается механически. Дополнительно стенки каретки имеют рифленую поверхность для надежного удержания блока во время обработки. Далее блок проходит узел торшонирования и фрезерования. Данные операции могут быть отключены для производства отрывных блоков. Срез блока от 2 до 4 мм позволяет работать со сфальцованными тетрадями или с мелованной бумагой, увеличивая площадь проникновения клея для надежного скрепления. Узел торшонирования наносит поперечные надсечки, увеличивая срок службы готового изделия. Торшонирующие резцы установлены на диске большого диаметра, обеспечивающим дополнительную мощность при работе с толстыми блоками и плотными сортами бумаг. После автоматического обжима блока с обложкой готовая книга поступает на приемный транспортер.
Узел нанесения клея состоит из двух клеевых ванн
- Для боковой проклейки блока: используется для лучшего скрепления блока с обложкой. Клей наносится коническими дисками с возможностью механической регулировки наката клея.
- Для торцевой проклейки блока с механической регулировкой количества клея. Для торцевой проклейки используется 2 накатных вала и 1 дозировочный валик. Регулировка скорости с использованием частотного преобразователя происходит плавно бесступенчато с панели управления.
Мощное устройство отвода пыли способствует качеству скрепления, т.к. бумажные отходы после торшонирования и фрезерования надежно удаляются с блока и не попадают в клеевую ванну.
