Тип оборудования и назначение:
Станок для сборки переплетных крышек.
Применение:
Серия станков PRADECK предназначена для сборки в ручную преимущественно цельнокроеных переплетных крышек типа 7, а также для изготовления сборных переплетных крышек типа 5. Все модели оперативно перестраиваются на изменение формата, а также приспособлены как для изготовления единичных переплетов, так и при серийном выпуске продукции. Использование станков данной серии эффективно при тиражах от 1-го до нескольких тысяч экземпляров продукции.

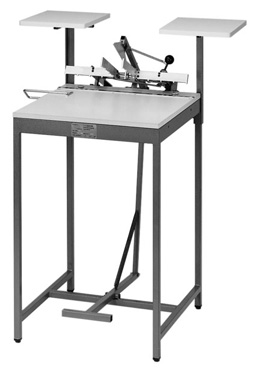

Серия включает две модели: HHS 13 и HHS 23.
Модель HHS 13 оснащена механическим ножным приводом, а модель HHS 23 оборудована пневматическим приводом, с педальным управлением. Кроме этого, модель HHS 23 имеет подсветку границ переплета для облегчения позиционирования покровного материала при сборке крышки.
При сборке крышек на данной серии станков, осуществляются следующие операции: поз иционирование на столе покровного материала (или корешковой тканевой полоски при изготовлении штуковок для переплета типа 5) с нанесенным клеем, приклейка отстава, приклейка картонных сторонок. При серийном изготовлении крышек приклейка отстава осуществляется в полуавтоматическом режиме.
Технические характеристики:
Формат крышки в раскрытом состоянии, мм: макс. высота при единичном изготовлении - 470, при серийном изготовлении - 390; макс. ширина 600, мин. ширина 150х150
Мин. толщина крышки (мм): 1,5
Ширина отстава (мм): от 6 до 90
Стандартная величина расстава (мм): 6 и 8
Емкость накопителя для отставов (шт): 50
Привод: механический
Произв-сть при серийном изготовлении (крышек/час): 250-300
Габариты (мм): 750 х 700 х 1150
Вес (кг): 35
Дополнительные устройства и части:
Дополнительный рабочий стол (правый или левый) - монтируется к основному станку PRADECK. Целесообразно использовать для удобного размещения вспомогательных устройств, например: для нанесения клея или при необходимости изготовления крышек большого формата.
Компрессор
Комплект из двух длинных направляющих для установки величины расстава стандартной ширины в 6, 8 или 10 мм со стальными пружинами при серийном изготовлении крышек;
Комплект из двух длинных направляющих для установки величины расстава специальной ширины в 5, 7 или 9 мм со стальными пружинами при серийном изготовлении крышек;
Упор для фиксации передней кромки отставов в накопителе при серийном производстве переплетных крышек;
Короткий прижимной нож для отставов.
Обрезчик углов.
Коленчато-рычажный пресс для обжима переплётной крышки.
