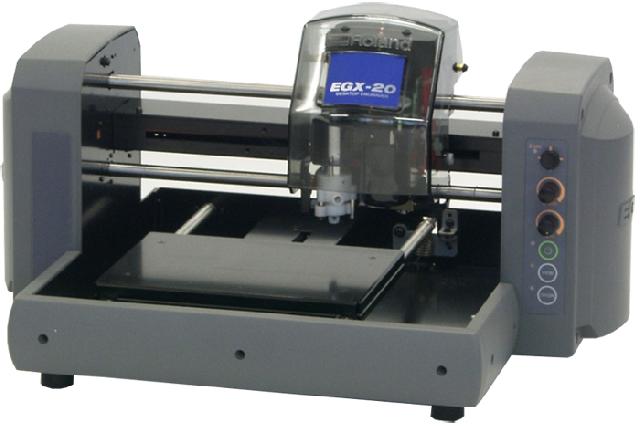

Гравировально-фрезерная машина Roland EGX-20

Гравировальная машина EGX-20 с использованием активного сенсора поверхности обрабатываемого материала (Active Surface Tracking) для поддержки постоянной глубины гравировки

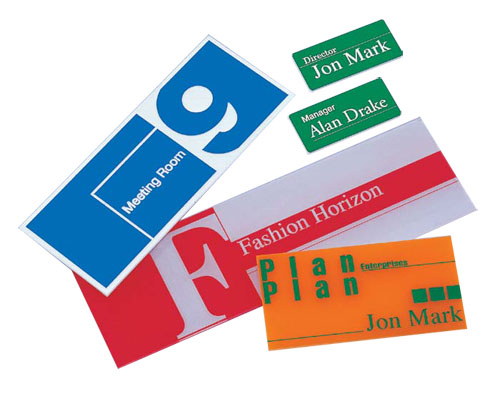

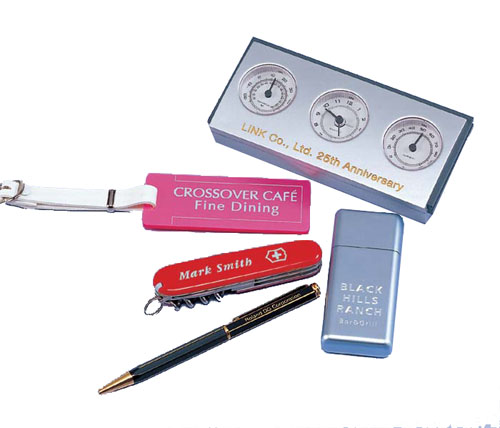

Эта система позволяет EGX-20 гравировать даже на искривленных поверхностях, для изготовления широкого разнообразия изделий, таких как именные таблички, медальоны, награды, приборные панели и др.

Гравировальная машина EGX-20 очень проста в использовании, подключается к компьютеру как обычный принтер через параллельный порт. Джойстик на панели управления делает простым перемещение по осям X, Y, Z для гладкой и точной гравировки.

Система Active Surface Traking

В EGX-20 используется система AST (Active Surface Traking) для предотвращения царапин на поверхности обрабатываемого материала и для поддержки постоянной глубины гравировки, даже на искривленных поверхностях. Автоматический датчик высоты крепится к нижней части шпинделя. Датчик отслеживает высоту материала, и AST регулирует выступ инструмента. Существует 3 различных в диаметре наконечника выбор которых производися в зависимости от толщины линии или степени искривления материала.

Совместимость

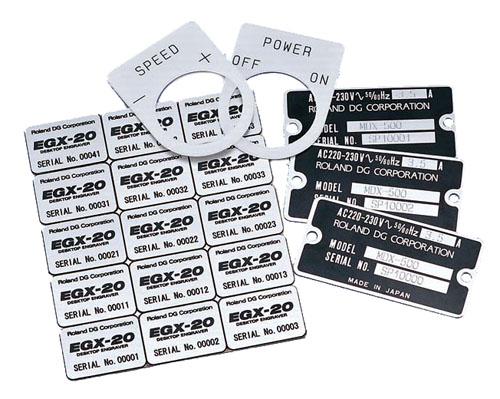

Гравировка широкого разнообразия материала, включая пластик, оргстекло и даже металлы, такие как латунь и алюминий.

Программное обеспечение

Dr. Engrave	3D Engrave

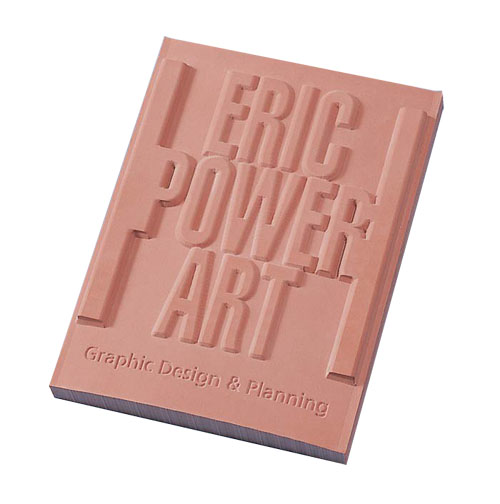

EGX-20 поставляется с полным набором программного обеспечения. Перед началом обработки программа Virtual MODELA моделирует конечный вид изделия. Программа Dr. Engrave необходима для высококачественной гравировки, в том числе с использованием шрифтов True Type. Программа 3D Engrave необходима для создания трехмерных рельефов. Дополнительно поставляется встраиваемый модуль EZ Engrave включающий специальные шрифты ADA Design и варианты текстурных заливок. Все программное обеспечение совместимо с Windows 95/98/Me/NT4.0/2000/XP.

• Серия настольных трехкоординатных гравировальных машин
• Серия гравировальных машин, применяемая для решения широкого ряда задач, от гравировки двухслойных пластиков, штампов, клише, печатных плат, различных панелей до небольших литьевых и пресс-форм.
• Размер стола, мм: 220 х 170
• Рабочая зона, мм: 203 х 152 х 31
• Шаг, мм: 0.01
• Буфер данных, Mb: 0,02
• Интерфейс: Пар., Сер.
• Обороты, т.об/мин: 4 – 15
• Макс. подача, мм/сек: X,Y=15, Z=6
