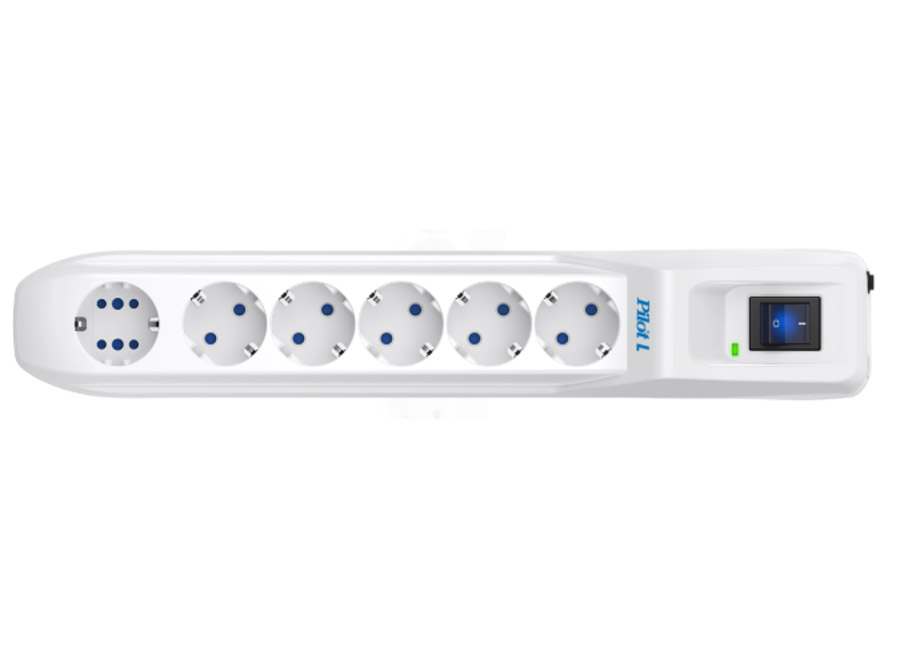

Сетевой фильтр ZIS Company PILOT L GP 1.8 м, 6 розеток, 10А, 2.2кВт, 3x0.75, светло-серый, Россия

Современная версия популярной модели, которую компания выпускает с 1992 года Сетевой фильтр Pilot L снабжен варисторной защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки и тока короткого замыкания. Для защиты от высокочастотных помех используется емкостной фильтр.

Сетевой фильтр Pilot L отвечает всем требованиям российских стандартов в области электромагнитной совместимости и безопасности. Теперь розетки сетевого фильтра снабжены защитными шторками. Оконечная розетка выполнена в формате GP (gadget parking), что позволяет включить в неё сразу две плоские вилки.

Описание сетевого фильтра Pilot L с розеткой GP:

• Корпус выполнен из ударопрочного трудногорючего пластика.

• Контактные шины сетевого фильтра Pilot L выполнены из высококачественного металла, который обеспечивает плотный контакт вилки в розетках изделия.

• Модель выпускается с различной длиной сетевого кабеля 1.8, 3, 5, 7 и 10 метров. Корпус сетевого фильтра Pilot L имеет шесть розеток с заземляющим контактом: пять обычных и одна — формата GP (gadget parking).

• Сечение шнура регулируется ГОСТ IEC 60884-2-7-216. Шнур на 10 А длиной 1.8, 3, 5 м имеет сечение 0.75 мм², шнур 7 и 10 м имеет сечение 1.0 мм².

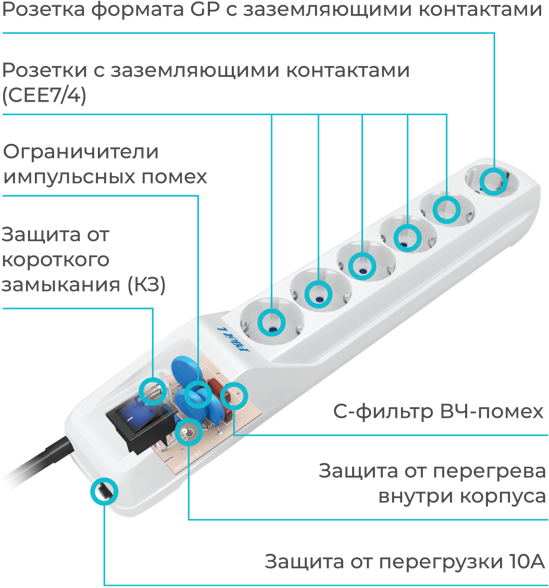

Pilot L GP внутри

Схема защиты сетевого фильтра Pilot L GP включает в себя:

• Четыре варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов.
• Газоразрядный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов.
• Индуктивно-емкостной фильтр с двумя дросселями на ферритовых стержнях для подавления ВЧ-помех.
• Термопредохранитель для защиты от перегрева внутри корпуса.
• Плавкий предохранитель для защиты от короткого замыкания.
• Автоматический термобиметаллический предохранитель для защиты от перегрузки.
• Диагностический индикатор для индикации исправного состояния защиты, индикации исправного контура заземления и индикации правильной фазировки вилки сетевого фильтра.

Подавление помех:

Импульсная помеха

• импульс 4 кВ 5/50: 10 нс
• импульс 4 кВ 1.50: 4 мкс
• рассеиваемая энергия импульсной помехи: 800 Дж
• максимальный ток импульсной помехи: 30 кА

ВЧ-помеха

• подавление в диапазоне (0.1-10 МГц): 30 дБ
