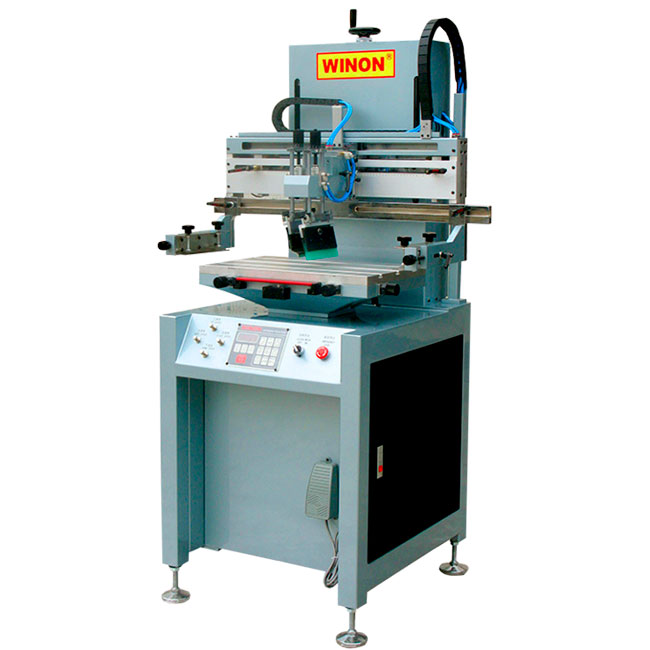

Трафаретный станок Winon WSC-500BV

Станки Winon в любой модификации поставляются собранными и полностью готовыми к работе. В отличие от оборудования многих других поставщиков наши станки полностью работоспособны в базовой комплектации.

Некоторые особенности выделяют наши станки из общего ряда. Компания Winon использует в своих станках стандартные комплектующие от ведущих мировых производителей. Достаточно простая электрическая часть обеспечивает высокую надежность.

Безинструментальная система приводки и «отрыва» печатной формы

Простая и надежная конструкция станков Winon позволяет печатнику осуществить все необходимые для печати регулировки без использования инструмента. На каждой регулировочной рукоятке установлены надежные фиксаторы. Все шкалы проградуированы в мм, что очень удобно. Система «отрыва» формы от запечатываемого материала бесступенчатая и производится путем увеличения или уменьшения подачи воздуха в соответствующий пневмоцилиндр, который расположен на правом держателе рамы.

Печатный стол

Трафаретные полуавтоматы Winon оснащены высококачесвенными столами. Основные элементы стола выполнены из алюминиевого сплава, а сама рабочая поверхность стола изготовлена из нержавеющей стали. Такая поверхность лучше противостоит царапинам и износу, а также не пачкает обратную поверхность изделия, что очень часто бывает на полностью алюминиевых столах.

Металлический стол легко очищается от краски и прочих загрязнений. Диаметр отверстий для вакуума составляет всего 0.5 мм., что дает возможность работать на пленках до 40-50 мкм без передачи теней от вакуумного прижима.

Печатный стол

Трафаретные полуавтоматы Winon оснащены высококачесвенными столами. Основные элементы стола выполнены из алюминиевого сплава, а сама рабочая поверхность стола изготовлена из нержавеющей стали. Такая поверхность лучше противостоит царапинам и износу, а также не пачкает обратную поверхность изделия, что очень часто бывает на полностью алюминиевых столах. Металлический стол легко очищается от краски и прочих загрязнений. Диаметр отверстий для вакуума составляет всего 0.5 мм., что дает возможность работать на пленках до 40-50 мкм без передачи теней от вакуумного прижима.

Микроприводки

Печатный стол и печатная рама имеют высокоточные приводки. Приводки обеспечивают продольно-поперечное и вращательное движение рамы и стола относительно вертикальной оси. По окончании совмещения приводки фиксируются специальными винтами, которые предотвращают сдвиги печатной рамы и стола во время работы.

Система для быстрой смены печатных форм (особенно полезна при многоцветной печати)

На многих машинах для смены печатной формы приходится снимать ракель и контр ракель что занимает дополнительное время, а также от этого сбиваются настройки. Приходится заново регулировать давление и угол атаки ракеля. На данной модели конструкторы нашли оригинальное решение данной проблемы. Если необходимо, то ракельную систему можно целиком поднять или опустить при помощи пневмоцилиндра.

Теперь для замены трафарета надо всего лишь открутить 6 рукояток фиксаторов рамы. После замены трафарета все настройки сохраняются и для печати надо лишь совместить цвета.

Регулировка давления и угла атаки ракеля и контр ракеля

Блок регулировки ракеля и контр ракеля сконструирован для удобной и оперативной работы. Рукоятки имеют шкалу вытравленную в металле. В этом узле полностью «безинструментальная» настройка. Все делается голыми руками, без применения гаечных ключей и прочего инструмента. По окончании регулировки приводка фиксируется при помощи удобной контр-гайки на которую нанесена насечки во избежание проскальзывания рук.

Управление

Управление станком очень простое и наглядное. Панель управления расположена на лицевой части станка. Соответственно, печатнику нет необходимости отвлекаться от процесса печати даже если потребуется изменить настройки во время печати. Основная панель управления выполнена в виде пленочной клавиатуры, которая защищена от загрязнения посредством сменной прозрачной пленки. Система управления позволяет независимо регулировать скорость любого действия машины, можно работать как в ручном режиме (от педали), так и в автоматическом режиме с заданной паузой между циклами. В программу управления уже заложены программы для печати сольвентными и УФ-красками.

Система безопасности (Защита)

Система безопасности обеспечивает защиту печатника от травм при случайном попадании конечностей в зону печати. По периметру печатной рамы проходит рейка, которая при контакте с любым препятствием заставляет станок вернуться в исходное положение. Также напротив печатника на краю стола расположена еще одна аварийная клавиша.
