Комплексная система для изготовления брошюр и буклетов Duplo на основе DBM-350 и DBM-350T

Удобный, функциональный и производительный комплекс по изготовлению брошюр Duplo на основе модулей DBM-350 и DBM-350T

Технические характеристики:

• Формат готовой брошюры до обрезки (макс./мин.), мм: 320×460/148×210
• Макс.количество листов (80 г/м2) при изготовлении брошюр: до 25, (в автоматическом режиме до 20)
• Макс.количество листов (80 г/м2) при скреплении: до 25
• Возможность фальцовки без скрепления: есть
• Производительность, блок/час: до 3000
• Количество головок для скрепления: 2
• Вид скрепления: втачку/внакидку, а также в угол (опция):
• Диаметр проволоки, мм: от 0,35 (#28) до 0,5 (#25)
• Кол-во стежков: от 0 до 2
• Тип настройки: автоматический
• Программирование: 20 пользовательских программ
• Системы контроля: замятие бумаги, неподача блока
• Уровень шума, дб: до 73
• Энергопотребление, В/Гц/А: 230 / 50 / 1.5, 330 Вт
• Габариты (ДхШхВ), мм (DBM-350): 650×1820×1030
• Габариты (ДхШхВ), мм (DBM-350T): 650×920×790
• Вес, кг (DBM-350): 210
• Вес, кг (DBM-350T): 70

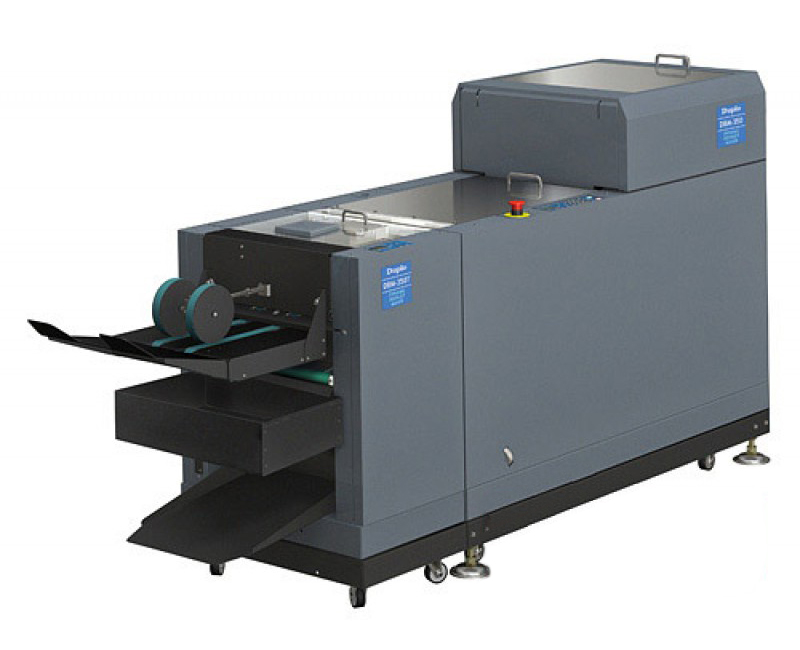

Комплекс Duplo на основе брошюровщика DBM-350 и триммера DBM-350T от компании Duplo — это автоматический степлер-фальцовщик для скрепления металлической проволокой (cкобами) и фальцовки подобранных блоков в автоматическом режиме (в линии с листоподборщиками). Модуль триммера DBM-350T данного комплекса позволяет в автоматическом режиме осуществлять фронтальную подрезку скрепленных блоков. В качестве расходных материалов у брошюровщика DBM-350 используется проволока, что снижает себестоимость изготавливаемой продукции.

В линейке Duplo, данный комплекс позиционируется, как нечто среднее между моделями Duplo System 2000 и System 5000.

За счет внедрения последних технологических новшеств, и учитывая его стоимость, Duplo DBM-350 и DBM-350T является самым передовым комплексом 2009 года на рынке оперативной полиграфии и может быть использован как в цифровых, так и офсетных типографиях.

Брошюровщик Duplo DBM-350 и триммер DBM-350T — уникальный комплекс со всеми необходимыми операциями по настройке на формат листа, изменению операций скрепления, выбору места сгиба листов. Работает в режиме on-line, т.е. в линию с листоподборщиками DUPLO. Кроме того, есть возможность программирования пользователем под конкретные задачи.

Брошюровщик DBM-350 на основе проволокошвейной машины способен быстро изготовить качественные, хорошо сфальцованные брошюры объемом до 100 страниц и эффективно работать с любыми тиражами, производительностью до 20000 экземпляров за 8 часовую смену в автоматическом режиме (on-line) или 10000-15 000 в ручном.

Триммер DBM-350T имеет встроенный модуль подрезки передней кромки с коротким выводным транспортером.

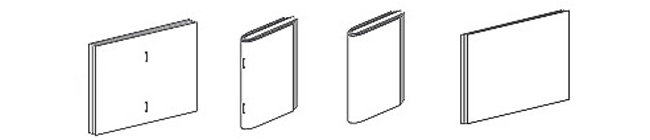

Брошюровальная машина DBM-350 в стандартной комплектации выполняет следующие технологические операции:

• фальцовка посередине и в произвольном месте, скрепление втачку;
• фальцовка без скрепления;
• скрепление внакидку;
• укладка.

В аппарате установлена ножевая фальцовка, которая позволяет получать качественный сгиб даже при использовании «тяжелых» сортов бумаги. Основное применение — производство брошюр, методических материалов, тетрадей, буклетов, для средних и больших объемов фальцовочно-брошюровальных работ.

Брошюровальный аппарат DBM-350 может подключаться к листоподборочным системам с пневматической подачей листа DC-10/60 Pro (10 лотков), DC-8/32 (8 лотков) или с интеллектуальным самонакладом DSF-2000.

Конструктивные преимущества комплекса Duplo на основе модулей DBM-350 и DBM-350T:

• на выходе получаем хорошо опрессованный буклет благодаря встроенному устройству обжима;
• применение проволокошвейных головок Delux 26D (возможно опционально заменить на Hohner);
• высокий уровень автоматизации, быстрая переналадка (время перенастройки системы — 25 сек.);
• автоматические настройки с центрального пульта управления (20 пользовательских программ);
• простота и легкость в эксплуатации;
• высокая эффективность применения, как в офсетных, так и цифровых типографиях;
• широкий спектр форматов и применяемых материалов;
• компактность и доступность;
• широкие функциональные возможности по операциям скрепления;
• детальная регулировка позиции скрепления;
• триммер DBM-350T имеет специальный контейнер для обрезков бумаги (отходов).

Основные особенности:

• возможность работы с обложками плотностью до 300 г/м2 и поддержка различных типов обложек: меловка, дизайнерская;
• возможность работы только как фальцовщик, без скрепления;
• полностью автоматическое степлирование и брошюрование листов формата А4 и А3 в буклеты формата А5 и А4;
• автоматическая настройка размеров бумаги. 5 стандартных и 20 пользовательских настроек;
• возможность работы без триммера;
• жидкокристаллический дисплей панели управления с отображением счетчика изготовленных буклетов, времени задержки степлирования и параметров калибровки размеров.

Оборудование для подключения к комплексу Duplo на основе модулей DBM-350 и DBM-350T

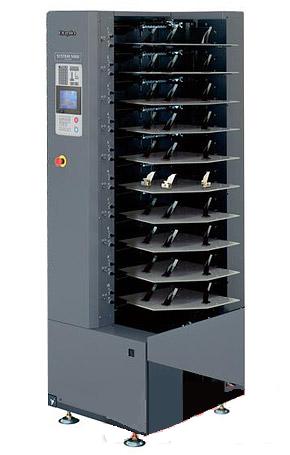

Вакуумная листоподборочная башня Duplo DC-10/60 Pro

Технические характеристики:

• Количество лотков, шт: 10
• Количество башен подключаемых в линию, шт: 6
• Подача бумаги: пневматический самонаклад (Suction feed)
• Захват бумаги: двойной ремень
• Формат бумаги (макс./мин.), мм: 350×500/120×148 или 105×148 (опция)
• Плотность бумаги, г/м2: 40-300
• Емкость лотков, мм: 65
• Производительность, блоков/час: до 9000
• Вспомогательное оборудование: LUL-HM
• Энергопотребление (одна башня), В/Гц/A/Вт: 230/ 50/ 11/ 970
• Габариты (одна башня) (ДхШхВ), мм: 750×630×1972
• Вес, кг: 298
• Температура помещения для эксплуатации, С: 18-22v
• Влажность в помещении для эксплуатации, проценты: 50-60

Главные особенности листоподборочной башни Duplo DC 10/60 Pro:

• уникальная система захвата и подачи листов: ременной вакуумный транспортер верхнего расположения, позволяющий устойчиво работать с проблемными бумагами (система Air Management System, A.M.S.);
• автоматическая настройка лотков на высоту стопы;
• повышенная емкость лотков — до 65 мм;
• две раздельные минитурбины в каждом лотке для создания необходимого раздува и разряжения воздуха в системе подачи листов A.M.S;
• автономные встроенные миникомпрессоры для создания раздува и вакуума в каждом отдельном лотке. Турбина раздува стопы для взвешивания и отделения листа от стопы и компрессор вакуумного подбора и транспортировки листа транспортными ремнями с общей площадью контакта 260 см2. позволяют на высоких скоростях стабильно работать с различными типами бумаг (плотность от 52 до 300 г/м2). При этом турбина раздува и сепаратор отделения листа от стопы имеют простую регулировку, что позволяет пользователю быстро перенастраивать любой лоток станции с одного типа бумаги на другой без регулировок в других лотках из-за потерь воздуха (типичных для вакуумных подборщиков с одним компрессором на станцию);
• механическая заслонка, позволяющая оператору легко настраивать вакуумную камеру по ширине листа;
• модульное построение башен при сохранении возможности работы каждого устройства в отдельности;
• все листоподборочные башни взаимозаменяемы (отсутствуют правые и левые);
• удобное расположение лотков (под правую руку);
• цветной графический интерфейс пользователя в системе управления с сенсорным экраном;
• управление может осуществляться с любой из башен линии;
• встроенная самодиагностика;
• датчики двойного листа, пропуска листа, замятия листа. Интеллектуальный датчик двойного листа, позволяющий контролировать лист по длине и менять место замера;
• удаление ошибочно подобранного комплекта в режиме «non stop». В случае последовательного появления 2-х ошибок подряд все самонаклады останавливаются и переходят в состояние готовности немедленного продолжения работы;
• развитая система программирования: автоматическая калибровка и настройка, автоматическое переключение лотков, пошаговая ускоренная переналадка и др;

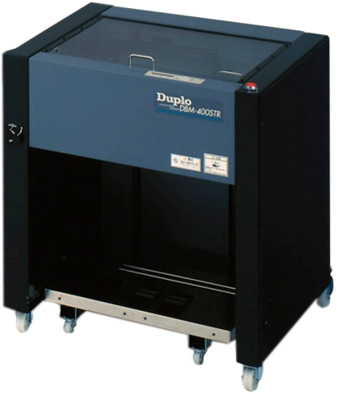

Стапелеукладчик Duplo DBM-400STR

Технические характеристики:

• Емкость: 430 мм
• Работа с форматом бумаги (макс./мин.): 350×500/139×210 мм.
• Работа с бумагой плотностью до 6 мм
• Габариты (ШхДхВ): 750×915×890 мм
• Габариты с подъемным транспортером LUR-HM (ШхДхВ): 1440×915×890 мм
• Вес с LUR-HM: 170 кг.

Правый выклад (стэкер-накопитель) DBM-400STR необходим для выклада подобранных стоп бумаги и использования всех скоростных характеристик вакуумного листоподборщика Duplo DC-10/60 Pro. Правый выклад DBM-400STR может соединяться с подъемным транспортером LUR-HM.

Также к комплексу возможно подключить:

• вакуумной башней Duplo DC-8/32;
• правым выкладом Duplo 4000 LUR (для DBM-400STR);
• подъемным траспортером LUL-HM (для DBM-400STR);
• сталкивателем Duplo DC-12JR.
