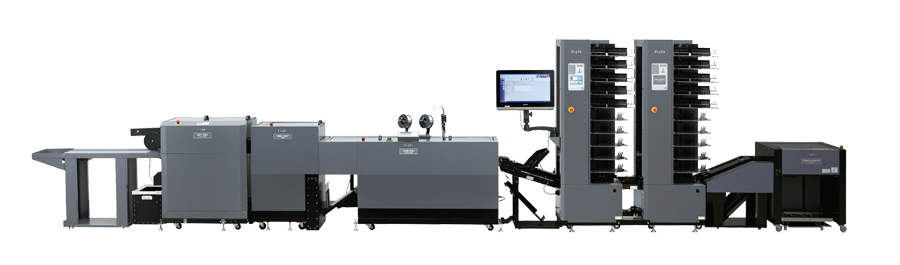

Комплексная система для изготовления брошюр и буклетов Duplo 600i Booklet System

Полностью автоматическая брошюровочная линия Duplo 600i Booklet System предлагает программируемую универсальность и точность для обработки как офсетных, так и цифровых тиражей. Установка в линию высокоскоростных листоподборочных башен Duplo DSC-10/60i, легкого в управлении брошюровщика Duplo DBM-600 и триммера, дает оператору возможность изготавливать буклеты любого формата, включая А4 альбомной ориентации.

Это последняя новинка, дополнившая ассортимент послепечатного оборудования Duplo и отличающаяся быстрым и интуитивно понятным программированием, легкой настройкой параметров, полностью автоматическим процессом производства.

Эта высокопроизводительная брошюровочная система предлагает уникальную комбинацию из высокоскоростного программируемого листопободборщика DSC-10/60i и легких в управлении брошюровщика DBM-600 и триммера.

Система Duplo 600i Booklet System имеет возможность использования датчика с ультразвуковой технологией определения двойного листа и способна производить до 5200 буклетов в час без вмешательства оператора. Управление системой осуществляется с оптимизированного дисплея контроллера ПК, что позволяет оператору создавать и сохранять неограниченное количество заданий и легко вернуться к этому заданию в будущем.

Технологии в автоматической брошюровочной линии Duplo 600i Booklet System

Система AMS
Программируемый листоподборщик DSC-10 / 60i имеет высокую скорость, что обеспечивает превосходную производительность при сохранении абсолютной точности. Каждая башня состоит из 10 лотков и поставляется с системой AMS + (Air Management Plus) в стандартной комплектации.

Управление башней осуществляется с персонального компьютера или с самой башни в зависимости от конфигурации. Этот уникальный механизм подачи управляет вентиляторами высокой мощности, которые создают воздушный поток и вакуум независимо для каждого лотка и гарантируют надежную подачу независимо от плотности и размера бумаги.

Система IMBF (Программирование режимов подачи листов для каждого лотка)
Листоподборщик DSC-10/60i имеет функцию I.M.B.F. (Intelligent Multi Bin Feeding), которая позволяет оператору выбрать каждый лоток индивидуально и задать режим подачи более чем 1 листка с каждого лотка. Каждый лоток полностью независим и может быть оптимизирован для подбора единичных листов или комплектов листов — огромное преимущество при производстве продукции с переменными данными. Башня DSC-10/60i имеет емкость лотков — 65 мм, которая может быть увеличена до 130 мм и более благодаря программированию работы и связыванию нескольких лотков.

Датчик с ультразвуковой технологией
Каждый лоток листоподборщика DSC-10/60i может быть оснащен опцией — самым современным ультразвуковым датчиком. Благодаря ультразвуковой технологии, каждый датчик определяет подачу двойного листа независимо от цвета чернил, цвета и плотности бумаги. Это позволяет выполнять бесперебойную подачу даже проблемной бумаги, например, черных плотных обложек.

Автоматизированная точность
Вся система управляется с персонального компьютера. Настройки линии выполняются автоматически в течение 60 секунд, а смена задания происходит без использования инструментов, дополнительных деталей или ручных регулировок за 35 секунд. Оператор может создавать и сохранять неограниченное количество заданий и легко вернуться к этому заданию в будущем, а также запросто выполнить аккуратную настройку с точностью до 0.1 мм, если потребуется.

Производительность
Система Duplo 600i Booklet System может производить до 5200 книг в час. Установка дополнительной опции DKT-200 — триммер с боковыми ножами и центральным сдвоенным ножом увеличивает выпуск до 9000 книг в час. Легкая доступность к тракту прохождения бумаги позволяет оператору полностью контролировать процесс производства. Кроме того, это обеспечивает полную наглядность и быстрый доступ к выполняемому заданию. Вся система может управляться одним оператором и не требует практически никакого вмешательства.

Гибкость
Система Duplo 600i Booklet System позволяет Вам обрабатывать страницы, отпечатанные на различном оборудовании, независимо от типа печати (цветная или черно-белая) и производителя печатного пресса. Также машина дает возможность объединять цифровые и офсетные тиражи, подобранные комплекты и неподобранные листы без ущерба для готовой продукции, предлагаются все преимущества высокой скорости профессиональной послепечатной обработки для широкого диапазона бумаги по формату и плотности.

Машина может быть оснащена до 4 проволокошвейными головами Hohner для шитья проволокой прямыми и / или кольцевыми скобами для производства большого ассортимента готовой продукции.

Модульность
Система iSaddle высоко универсальна, и организована по модульному принципу, что позволяет изменить конфигурацию и расширить линию в случае изменения потребностей и спроса. Дополнительные вакуумные листоподборочные башни, перекрестный стопоукладчик, стопоукладчик с укладкой блоков в стопу и со смещением, и сталкиватель могут быть добавлены в любое время.

Дополнительное оборудование, с которым комплекс для создания брошюр Duplo 600i Booklet System будет еще более функциональным

DKT-200 триммер с боковой подрезкой
При соединении с модулем подрезки боковых кромок DKT-200, система Duplo 600i Booklet System обеспечивает полностью автоматическую подрезку передней кромки плюс операцию 2-х ножевой боковой подрезки (сверху и снизу брошюры). Это дает возможность оператору брать отпечатанные на прессе листы формата SRA3 или В3 и изготавливать брошюры за один проход, что позволяет значительно экономить на дополнительных операциях подрезки и затратах на труд.

Центральный нож
Центральный нож, устанавливаемая на модуль DKT-200 позволяет изготавливать брошюры двойники, сокращает время простоя и вдвое увеличивает объемы производства.

Устройство пробивки отверстий
Устройство пробивки отверстий, устанавливаемая на модуль DKT-200 очень удобна и полезна для подшивки изданий.

Технические характеристики

Брошюровщик DBM-600, Триммер DBM-600T и модуль подрезки боковых кромок DKT-200

• Макс. техническая скорость при изготовлении брошюр, экз./час: 4500 (А5 1 подборка до 10 л.)
• Макс. техническая скорость при изготовлении брошюр двойниками, экз./час: 5200 (105×200мм до 5 л.)
• Макс. техническая скорость при изготовлении брошюр с опцией DKT-200, экз./час: До 9000
• Макс. толщина буклета, мм: 6 (30 листов 80 г/м2, 120 стр. в буклете)
• Макс. формат листа, мм: 350×508
• Макс. формат листа, длина листа > 500 мм (альбомная ориентация): 230×610
• Мин. формат листа, мм: 120×170/105×297
• Макс. формат блока до обрезки, мм: 350×254
• Мин. формат блока до обрезки, мм: 120×85/105×148.5
• Макс. формат блока после обрезки, стандартный режим, мм: 350×254
• Макс. формат блока после обрезки, длина листа > 500 мм (альбомная ориентация), мм: 230×305
• Мин. формат блока после обрезки, стандартный режим, мм: 120×75/105×75 (макс. 12л.)
• Макс. формат блока после обрезки, работа двойниками с опцией DKT-200, мм: 171×254
• Мин. формат блока после обрезки, работа двойниками с опцией DKT-200, мм:
  • 2 скобы в каждом буклете (по центру): 114×75
  • 2 скобы в каждом буклете (не по центру): 105×75 (макс. 12л.)
  • 1 скоба в каждом буклете (по центру): 90×75 (макс. 12л.)

DBM-600T Триммер фронтальной подрезки

• Макс. толщина стопы для триммера: макс./мин. подрезка 1-25мм; до 75мм для 12 стр. и менее; 6 мм
• Кол-во листов для фальцевания, листов: 2-30
• Точность настройки, мм: от 0.1
• Макс. толщина блока для шитья, мм: 3 (30 листов/80 г/м2)
• Мин./макс. расстояние между проволокошвейными головами (1), мм: 60-320
• Расстояние между проволокошвейными головами (при изготовлении брошюр-двойников), мм: 58,5 (55 в режиме точной настройки)
• Проволокошвейные головы:
• Стандартное оснащение: 2шт.хHohner 43/6S
• Опция — 4 проволокошвейные головы Hohner с прямыми и/или кольцевыми скобами
• Панель управления:
  • Управление с контролёра ПК
  • Программирование заданий в памяти, сохранение и вызов из памяти
  • Автоматическая настройка
  • Графический интерфейс пользователя на базе Microsoft Windows
  • Индивидуальная панель управления для режима точной настройки
• Память заданий (Кол-во заданий в памяти, шт.): неограниченно, сохраняются в памяти компьютера
• Ролики фальцевания: автоматический механизм
• Датчики ошибок: наличие проволоки; подача бумаги; замятия бумаги; меры предосторожности

Особенности комплекса Duplo 600i Booklet System:

• быстрая автоматическая смена заданий;
• прямой пусть прохождения бумаги со светодиодной подсветкой;
• система регистрации по центру;
• широкий и легкий доступ к модулям, прозрачные крышки;

Дополнительные опции

Модуль Duplo DBM-600

• полистный модуль подачи с воздухораздувом;
триммер подрезки офсетных тиражей с ручным контролем (от 1 до 21 мм); устройство ручной подачи.

Модуль подрезки боковых кромок DKT-200

• Макс./Мин. подрезка: 2-60 мм; 30 мм — макс. подрезка для каждого ножа; 6 мм — для центрального ножа; одинарные буклеты — 6 мм; буклеты-двойники с центральным ножом-2.4 мм; устройство пробивки отверстий — 3 мм; подрезка офсетных тиражей с ручным контролем (от 1 до 21 мм); 6.4 мм диаметр, 2 отверстий.

Вакуумный листоподборщик Duplo DSC-10/60i

• Емкость лотков, мм: 65
• Макс. формат листа, мм: 356×508
• Длина листа > 508 мм (альбомная ориентация): 230×610
• Мин. формат листа, мм: 105×148
• Плотность бумаги, г/м2: 52-300
• Производительность, блоков/час: До 10 000 блоков А5 при работе в линию с укладчиком
• Датчики: двойного листа, пропуска листа, замятия листа и пустого лотка
• Счетчики: общий, партий, ошибочно подобранных комплектов
• Управление: с ПК, программирование заданий, сохранение и вызов из памяти, автоматическая настройка, графический интерфейс пользователя на базе Microsoft Windows

Особенности

• режим подачи блоками (1/2, 1/4, 1/3);
• программируемый механизм подачи из лотков;
• возможность увеличить емкость лотков при подаче до 130 мм, 195 мм и более;
• безостановочное производство;
• формат А4 (альбомная ориентация);
• режим подачи дополнительных листов (блоков) вручную;
• режим ручной подачи;
• система подачи листов AMS+;
• полное управление подачей листов в каждом лотке;
• возможность увеличить поток воздуха и вакуум в каждом отдельном лотке;
• возможность настроить время подачи;
• двойной ременной привод транспортера;
• возможность настройки датчика двойного листа (Интеллектуальный датчик двойного листа, позволяющий контролировать лист по длине и менять место замера);
• автоматическое удаление ошибочно подобранного комплекта;
• режимы ожидания и stand-by (спящий).
