Документ-камера DOKO DC817M

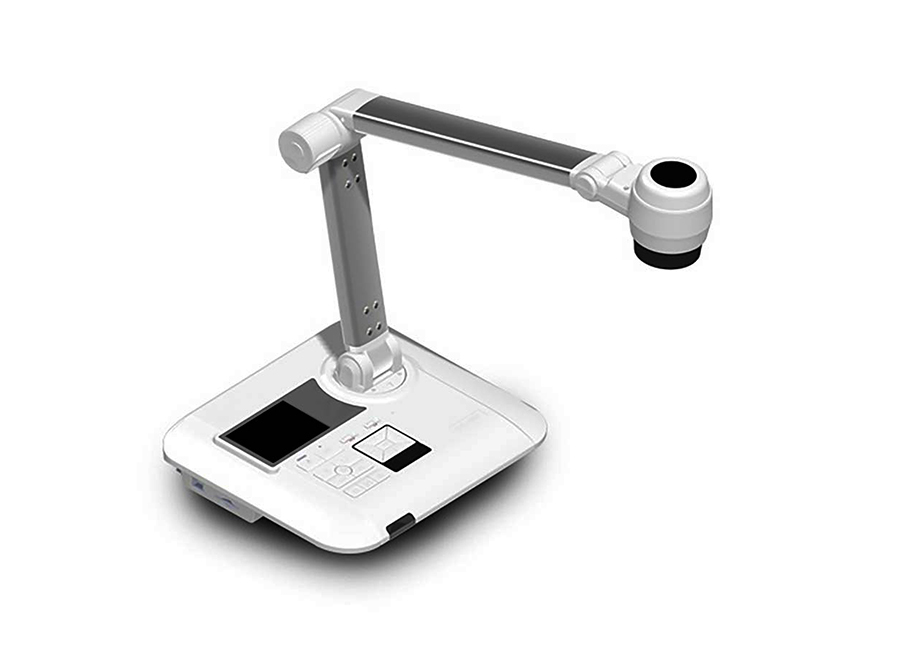

DOKO DC817M — профессиональная настольная документ-камера с поддержкой 4K UHD разрешения, оборудованная механическим штативом и 17-кратным оптическим зумом. Модель может с успехом использоваться в школьных классах и институтских аудиториях, в лекционных и конференц-залах.

Устройство относится к типу портативных камер с механическим штативом, с мощным зум-объективом и высокоразрешающей регистрирующей матрицей, а также полноценным набором входов-выходов, позволяющих как напрямую отображать изображения через видеопроектор на большом экране или интерактивной доске, так и передавать их в компьютер.

Ключевые особенности DOKO DC817M

• Поддержка по HDMI высокого выходного разрешения вплоть до 4К (3840x2160);
• Высокая чёткость формируемых и сохраняемых изображений за счёт регистрирующей матрицы с 8 мегапикселями;
• Поворотно-складной штатив с 4 степенями свободы, обеспечивающий надёжность, устойчивость и гибкость настройки поля зрения камеры;
• Реализация режима проходящего (сквозного) видеосигнала не только по VGA, но и HDMI интерфейсу;
• Наличие встроенного ЖК экрана, используемого как для просмотра захваченных кадров и видео, так и для подсветки фотослайдов;
• Возможность не только автофокусировки, но и тонкой ручной настройки фокуса;
• Наличие набора адаптеров для подключения камеры к различным микроскопам.

Камерная головка документ-камеры DOKO DC817M

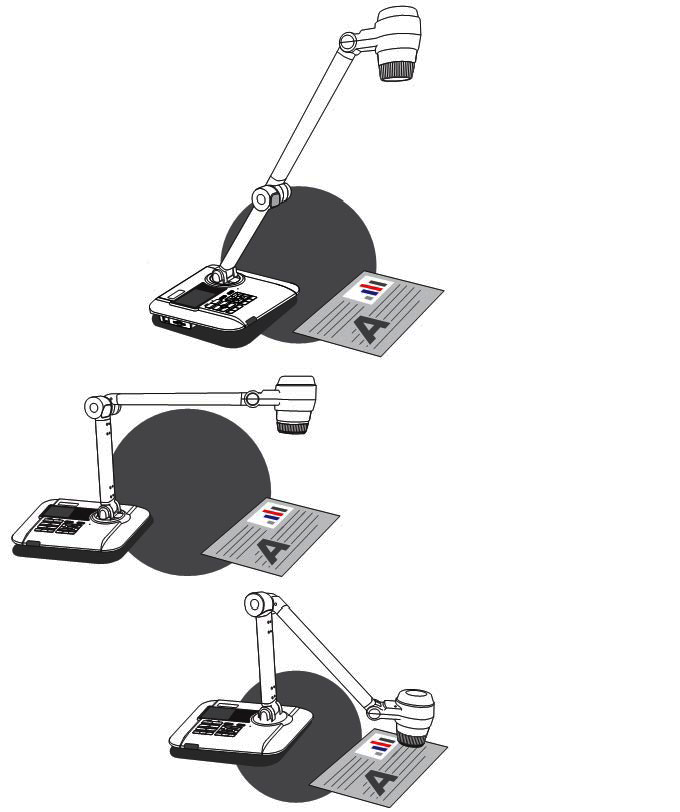

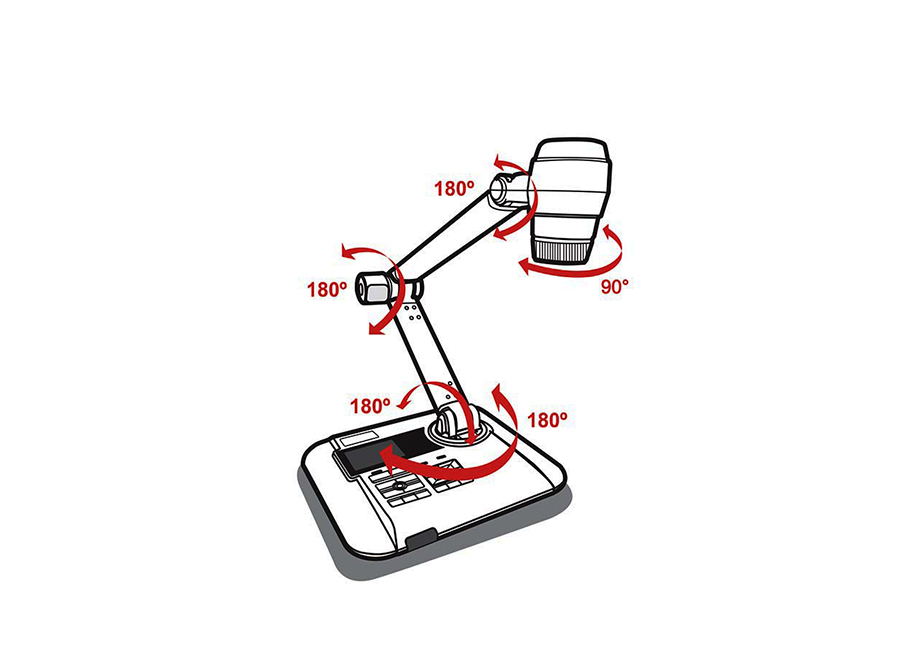

Камерная головка DC817M вращается на 180 градусов относительно своей оси крепления, тем самым обеспечивая 4 степени свободы перемещения, что позволяет гибко изменять положение камерной головки и наводить её на объект наблюдения в широких пределах. Для минимизации разрешенного расстояния до объекта наблюдения, при котором объектив еще обеспечивает резкое изображение, фокусное расстояние данной камеры ограничено максимальным значением в 17х, что обеспечивает минимальное расстояние всего в 2 см. Регистрирующая матрица устройства составляет 8 мегапикселей, что не только позволяет увеличить выходное разрешение до ультравысокого 3840x2160 (стандарт 4К UHD), но и сохранять полученные изображения в высоком разрешении в памяти камеры. Встроенного объёма хватит на хранение 60 кадров. Затем, можно перенести их в компьютер и использовать в различных приложениях, например для распознавания текстов по получаемым таким образом цифровым копиям документов.

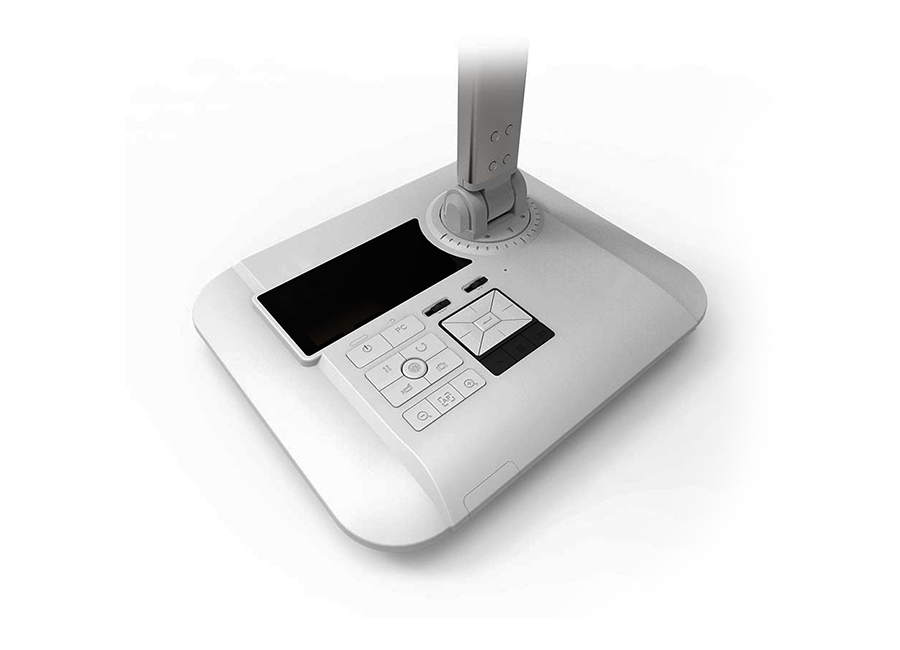

Встроенные функции автофокусировки (AF), автоэкспозиции (AE) и автобаланса белого (AWB) позволяют документ-камере осуществлять автоподстройку параметров объектива и матрицы с целью достижения наилучшего качества формируемого изображения. Для более тонкой настройки предусмотрен режим ручной настройки, включающий возможность изменения эффективного фокусного расстояния в небольших пределах. Для этого на пульте управления камерой предусмотрены специальные кнопки ручной фокусировки.

Интерфейс документ-камеры DOKO DC817M

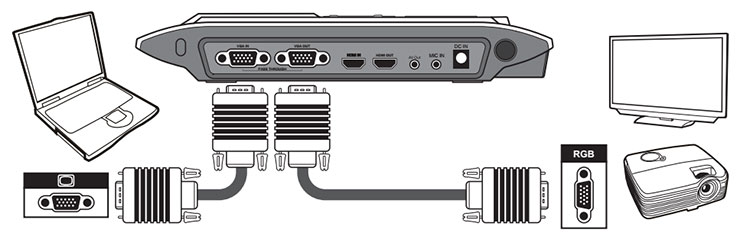

Данная камера оснащена VGA и HDMI-выходами, предназначенными для передачи формируемых изображений с камеры на внешний монитор или видеопроектор. VGA-разрешение поддерживает соотношение сторон 4:3 с разрешением в диапазоне от 1024x768 (XGA) до 1600x1200 (UXGA). HDMI же предоставляет выбор из двух HD разрешений с широкоформатным соотношением 16:9 — 1280x720 и 1920x1080, а также ультравысокого разрешения 3840x2160 (UHD).

  Режим сквозной передачи Pass Through при подключении устройства к соответствующим VGA или HDMI выходам компьютера, обеспечивает возможность транслировать образ компьютерного экрана через камеру на внешний монитор даже в случае выключенной камеры. Это позволяет мгновенно переключаться с реального изображения предмета, формируемого камерой, на изображение с компьютера, в том числе заранее подготовленное. На панели и пульте управления камеры имеются соответствующая кнопка переключения. Подобное чередование изображений расширяет возможности представления необходимой визуальной информации в процессе обучения или презентации.

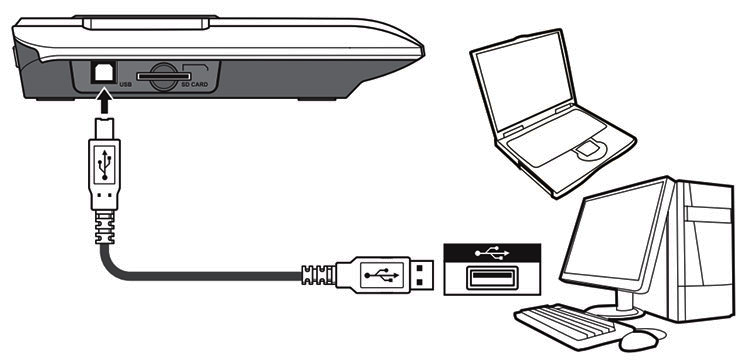

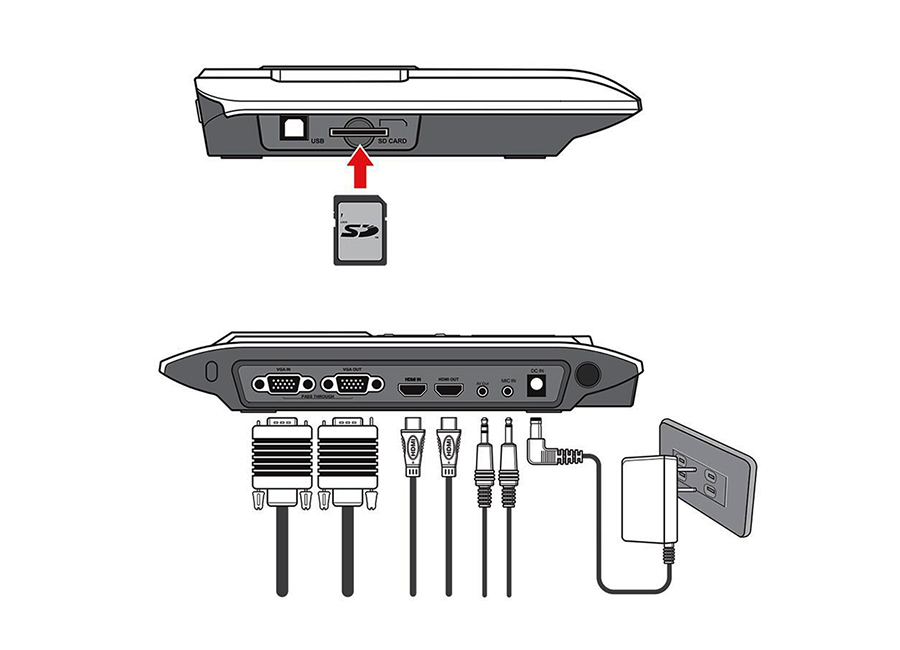

Также, документ-камера DOKO DC817M оснащена композитным видеовыходом, входом для внешнего микрофона и аудио выхода для подключения внешних динамиков, позволяющим использовать во время презентации звуковое сопровождение. А также, USB-портом для её подключения к компьютеру.

При этом, доступно два основных режима использования камеры. В первом она определяется компьютером как обычная РС web-камера, позволяя в реальном времени отображать на компьютерном экране живое изображение, при необходимости захватывая и сохраняя на жестком диске как отдельные кадры, так и видео. Во втором отображение с камеры отключается, но компьютер получает доступ к ее памяти как к внешнему хранилищу.

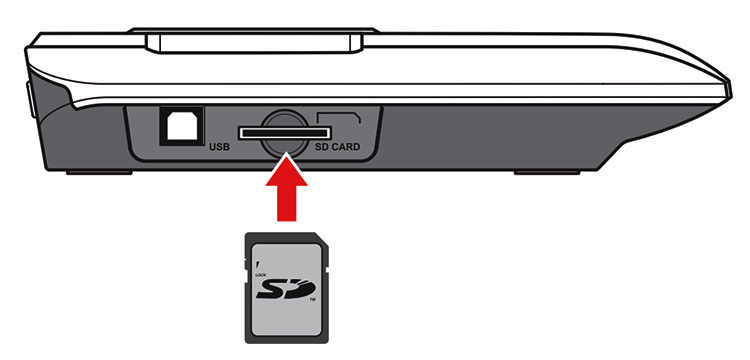

В силу ограниченности объёма встроенной памяти максимальное число записываемых в неё полноразмерных изображений ограничено 60, а длительность видео — несколькими минутами. Для большинства случаев этого достаточно, но для некоторых задач желательно иметь под рукой полноценный банк изображений из многих сотен кадров. Для решения этой задачи, устройство оснащено SDHC-слотом для сменных карт памяти, позволяющим расширить ёмкость памяти до 32 Гбайт. Запись видео может производиться только на SD карту, при её отсутствии эта функция оказывается недоступной.

Важной характеристикой является набор аппаратно реализуемых презентационных эффектов, позволяющих взаимодействовать с транслируемым изображением, например, выделяя и привлекая внимание аудитории к их важным элементам, либо осуществляя наглядное сравнение текущего и ранее записанного. В перечень доступных эффектов входит фиксация текущего изображения в негативном или ч/б варианте, функция картинка-в-картинке, световое выделение прямоугольной области или наоборот, формирование на изображении маскирующей маски.
