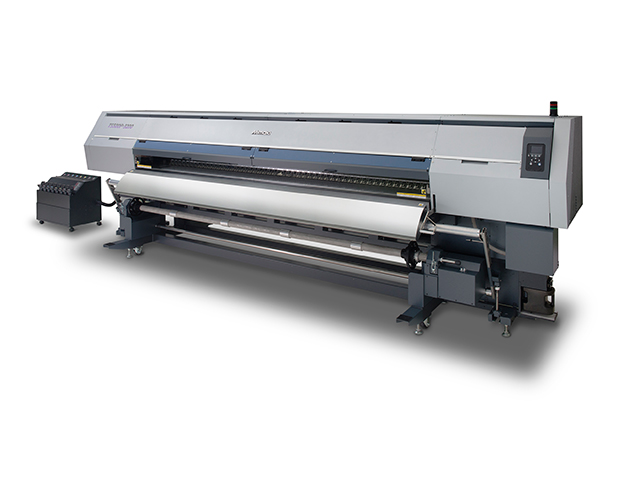

Текстильный плоттер Mimaki TS500P-3200

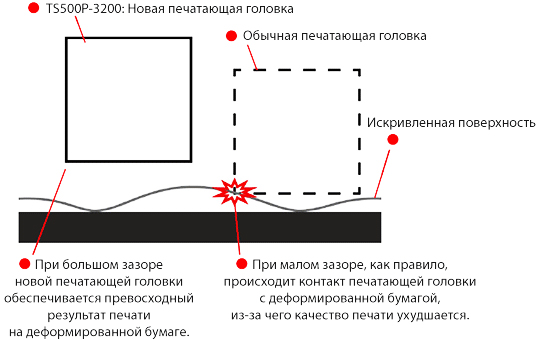

Mimaki TS500P-3200 — сублимационный плоттер сверхширокого формата, предназначенный для изготовления домашнего текстиля, обивочных тканей, элементов текстильного декора и интерьерной рекламы путём сублимационной печати на термотрансферной бумаге и последующего переноса изображения на полиэфирную ткань. Оснащён двенадцатью быстродействующими печатающими головками нового типа, обеспечивающими скорость печати до 180 м²/час. Их конструкция позволяет печатать с очень высоким качеством даже при большом зазоре между головочным блоком и печатным носителем, что даёт возможность использовать в работе не только стандартные сублимационные бумаги, но и недорогие тонкие, легко деформирующиеся материалы.

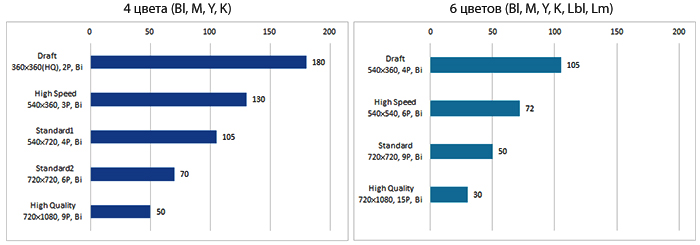

Скорости печати Mimaki TS500-1800

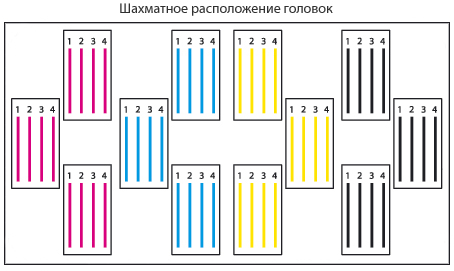

Для достижения высокой производительности в Mimaki TS500P-3200 установлено 12 печатающих головок по 800 дюз каждая (200 дюз в 4 ряда), размещённых в шахматном порядке вдоль трёх линий и объединённых в единый блок.

Устройство имеет несколько режимов печати, включая черновой (для достижения максимального быстродействия), высокоскоростной, стандартный и высококачественный.

Технические решения для качественной широкоформатной печати на высокой скорости

Ранее тонкие термотрансферные бумаги использовались только для выполнения бюджетных заказов, а для высококачественной печати требовались более плотные и дорогостоящие носители. Теперь, благодаря плоттеру Mimaki TS500P-3200, стало возможным сократить текущие затраты и снизить себестоимость продукции без потери качества печати, используя бумагу с любыми характеристиками.

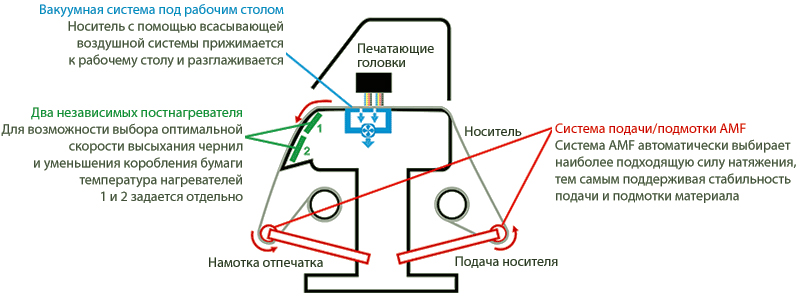

Механизм подавления волнообразных деформаций

Рабочий стол Mimaki TS500P-3200 оборудован специальным механизмом подавления волнообразных деформаций. Благодаря вакуумной системе, обеспечивающей подсос воздуха и плотный прижим бумаги к рабочей поверхности плоттера, её поверхность разглаживается, предотварщая появление неровностей и складок.

Система подачи материала AMF автоматически регулирует натяжение полотна в соответствии с типом запечатываемой бумаги и стабильно работает с рулонами весом до 130 кг. В процессе печати материал любой толщины перемещается равномерно и натягивается с оптимальным усилием для поддержания высокого качества отпечатков.

Два вертикальных постнагревателя, установленных с фронтальной стороны плоттера, значительно ускоряют высыхание чернил. Температура каждого нагревателя регулируется независимо и для минимизации риска деформации бумаги, температуру первого нагревателя следует понизить относительно второго.

Технология контроля качества печати Waveform Control Technology

Чернила каждого цвета отличаются по плотности, текучести и вязкости. Для правильного позиционирования чернильных капель на носителе, плоттер оборудован системой оптимизации формы колебаний диафрагмы печатающей головки, позволяющей выбрасывать чернильные капли всех цветов под одним и тем же углом без искажения их точной сферической формы даже при высоком положении печатного блока, независимо от физических свойств чернил. Эта технология также обеспечивает правильное расположение капель независимо от их объёма (от 6 пл до 24 пл). Малые капли формируют высококачественное изображение с высоким разрешением, а крупные используются при высокоскоростном выводе изображения и печати протяженных однородных монохромных заливок. Всё это позволяет предлагать как продукцию экономкласса, выпускаемую в высокопроизводительном режиме, так и изделия качества «Премиум».

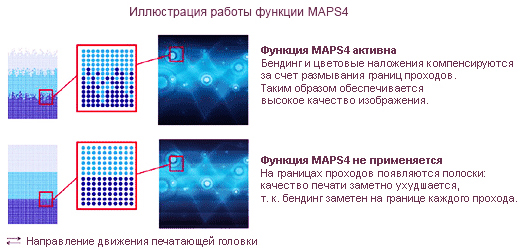

Функция компенсации межпроходных погрешностей Mimaki Advanced Pass System 4 (MAPS4)

Для решения этой проблемы, в Mimaki TS500P-3200 реализована функция MAPS4, позволяющая устранить подобные погрешности имитацией печати градаций: на границах последовательных проходов рассеиваются дополнительные чернильные капли, приводя к размыванию границ и компенсации возникающих недостатков компенсируются.

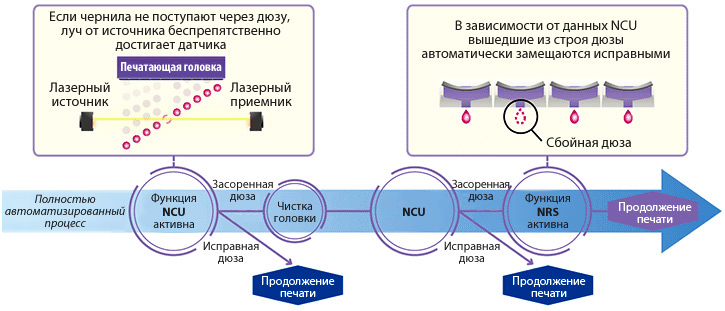

Функции распознавания и замещения сбойных дюз в Mimaki TS500P-3200

Устройство оборудовано системой сенсорного мониторинга чернильных капель, работающей автономно в ходе всего процесса в печати. Контроль дюз осуществляется специальным датчиком через заданные интервалы времени на протяжении всего времени выполнения задания. При выявлении вышедших из строя или засорённых дюз, система NCU (Nozzle check unit) автоматически активизирует функцию чистки. Это позволяет избегать дополнительных производственных затрат, обусловленных выпуском бракованной продукции.

Если работоспособность дюз не может быть восстановлена путём чистки, инициированной NCU, активизируется система NRS (Nozzle recovery system), которая ищет замену дефектным дюзам из числа исправных. Это решение позволяет завершить печать без потери качества, не останавливая процесс печати в ожидании приезда сервисного инженера и выполнения процедур по техническому обслуживанию печатающих головок.

Функции распознавания и замещения сбойных дюз в Mimaki TS500P-3200

Устройство оборудовано системой сенсорного мониторинга чернильных капель, работающей автономно в ходе всего процесса в печати. Контроль дюз осуществляется специальным датчиком через заданные интервалы времени на протяжении всего времени выполнения задания. При выявлении вышедших из строя или засорённых дюз, система NCU (Nozzle check unit) автоматически активизирует функцию чистки. Это позволяет избегать дополнительных производственных затрат, обусловленных выпуском бракованной продукции.

Если работоспособность дюз не может быть восстановлена путём чистки, инициированной NCU, активизируется система NRS (Nozzle recovery system), которая ищет замену дефектным дюзам из числа исправных. Это решение позволяет завершить печать без потери качества, не останавливая процесс печати в ожидании приезда сервисного инженера и выполнения процедур по техническому обслуживанию печатающих головок.

Система подачи чернил с ёмкостями 3 л

Программное обеспечение RIP TxLink3 Standard/Professional

Mimaki TS500P-3200 работает на базе пакета RIP TxLink3, предоставляющего пользователю доступ к функционалу, призванному оптимизировать работу оператора и обеспечить максимальное качество печати.

1. Замещение цветов
Если цвет на отпечатке отличается от ожидаемого, функция цветового замещения позволяет указать требуемый цвет в качестве целевого. TxLink3 позволяет выбрать и присвоить растровой или векторной графике различные цветовые комбинации. Требуемые цвета могут быть представлены с указанием процентного содержания каждого цвета палитры. Эта функция особенно полезна для точного воспроизведения корпоративных цветов.

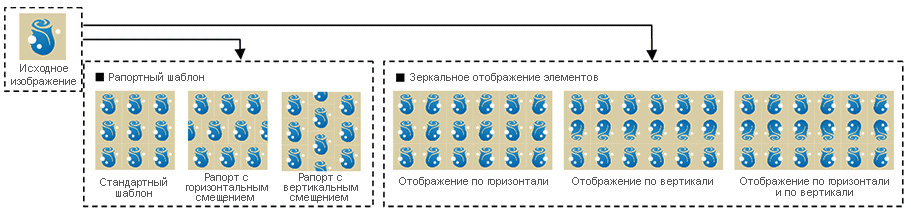

2. Многократное копирование изображения
С помощью последовательного шагового переноса, из одного изображения можно создавать большие бесшовные шаблоны для текстильных раппортов и изображений с зеркально отображёнными элементами.



3. Построение цветовых ICC-профилей
Благодаря мастеру профилей Mimaki profile Wizard, построение цветовых ICC-профилей становится простой и легко доступной для освоения операцией. Для создания собственного профиля достаточно придерживаться простого алгоритма действий:
• Назначить цвет чернил для каждого слота;
• Указать значение общего ограничения расхода чернил — инклимита: напечатать тестовую карту инклимита и установить максимально допустимый объем чернильной заливки;
• Оценить погрешность измерений оптической плотности чернил: интерполировать результаты измерений оптической плотности и построить кривые. Оптическая плотность измеряется для каждого цвета чернил. Плотность высчитывается автоматически и корректируется;
• Построить ICC-профиль: снять показания с цветовых карт, напечатанных из Color GPS
После этого, профиль сгенерируется автоматически.

Ключевые особенности Mimaki TS500-1800

• Ширина области печати 3,2 м, позволяюшая осуществлять сублимационную термотрансферную печать на тканях, предназначенных для изготовления бесшовных текстильных полотен для штор, постельного белья и обивочных материалов;
• Максимальная скорость печати — 180 м2/час в режиме четырехцветной печати и 105 м2/час в шестицветной конфигурации;
• Двенадцать печатающих головок расположены в шахматном порядке в три ряда, выбрасывающие чернила с повышенной скоростью, позволяя на протяжении всего цикла печати сохранять необходимый угол падения капель и обеспечивать таким образом высокую точность их позиционирования на бумаге даже при высоком подъеме печатного блока;
• Система подачи/подмотки AMF обеспечивающая стабильное перемещение носителя и возможность работать с рулонами весом до 130 кг;
• Равномернное натяжение бумаги по рабочей поверхности в процессе печати, достигаемое благодаря двум штанговым натяжителям, установленным в передней и задней части системы;
• Система распознавания сбойных дюз NCU для осуществления мониторинга печатающих головок на предмет их чистки в случае выявления вышедших из строя дюз;
• Система компенсации сбойных дюз NRS, позволющая не прерывать работу даже в случае, когда функция чистки не обеспечила полного восстановления работоспособности печатающей головки;
• Экологически безопасные чернила нового поколения Mimaki Sb310, не содержащие опасных летучих органических соединений и отличающиеся улучшенными рабочими характеристиками и потребительскими свойствами;
• Объёмные (3 л) чернильные резервуары устанавливаемые во внешний модуль СНПЧ. Резервуары могут пополняться непосредственно в процессе печати, что позволяет не прерывать выполнение даже очень протяженного задания;
• Наличие специализированного программного обеспечения RIP TxLink3.
