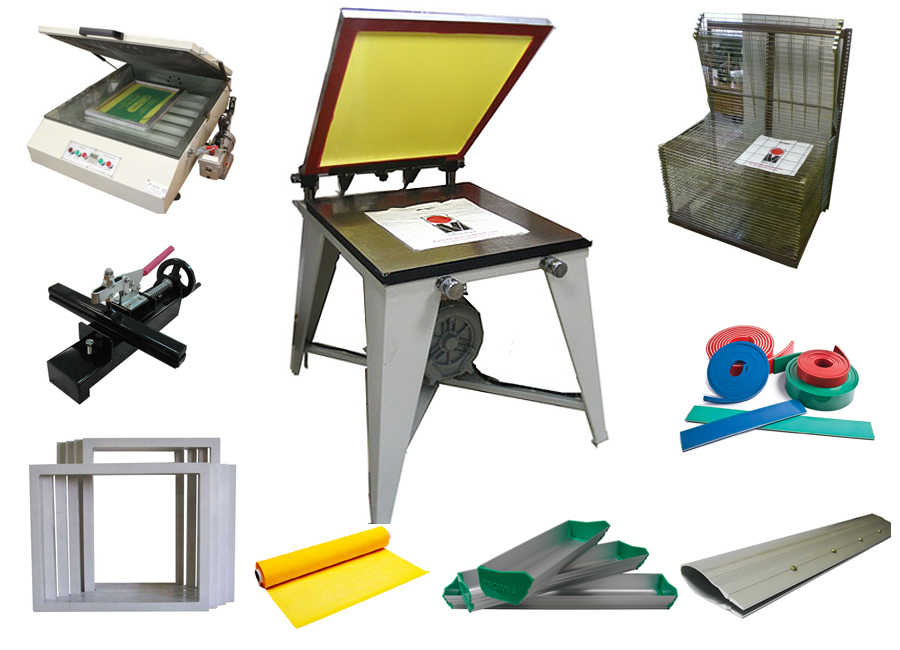

Профессиональный комплект для трафаретной печати на базе станка с вакуумным прижимом LM-Print SX-6070MP:
- трафаретный станок LM-Print Профи Вакуум SX-6070MP;
- механический узел для натяжки сетки SX MS30, 6 шт;
- стеллаж для сушки оттисков SX-6510DR;
- экспокамера (экспонирующая камера) LM-Print SE-6070;
- рама алюминиевая 500×600 мм (профиль 28×43×1.4 мм), 2 шт;
- сетка трафаретная LM-Print PES 120/34, желтая, ширина 1500 мм, 3 м;
- ракель-кювета алюминиевая R=0.5 м, 0.45 м;
- ракельное полотно LM-PRINT SX-A, зелёное, 75Sh, 9×50 мм, 1м;
- ракеледержатель алюминиевый, 1 м.
*Набор препаратов для работы с трафаретной печатной формой, набор красок и вспомогательных веществ в основную комплектацию не входят, а подбираются нашими специалистами отдельно под задачи клиента.
Тип станка: ручной
Печать по цилиндру: нет
Вакуумный стол: да
Длина стола: 800 мм
Ширина стола: 700 мм
Стол с отверстиями диаметром: 1.5 мм
Высота печатных столов над уровнем пола: 780 мм
Максимальная толщина запечатываемого материала: 47 мм
Количество печатных столов: 1 шт
Питание: 220 В/ 0.75 кВт/ 7А
Профессиональный ручной станок LM-Print Профи Вакуум SX-6070MP — станок высокого класса, позволяющий печатать по плоским поверхностям. Оборудован столом из нержавеющей стали с отверстиями диаметром 1.5мм, с мощным вакуумным прижимом с двойной регулировкой срыва вакуума.
Срыв вакуума происходит при поднятии рамы над печатным столом или при нажатии на педаль. Массивный регулируемый противовес печатной рамы. Микрометрические приводки печатного стола в двух плоскостях, фронтальная регулировка осуществляется двумя ручками (шаг — 0.1 мм) обеспечивают любую точность совмещения при многоцветной, полноцветной печати и позволяют выполнять большие объемы работы. Регулируемые напольные упоры на ножках станины.
Особенности:
- ширина захвата узла −30 см;
- в зажиме применен зубчатый резиновый захват для надежной фиксации сетки;
- вес узла — 6 кг;
- для компактности транспортировки узлы поставляются в разобранном виде.
Механический узел для натяжки сетки SX MS30 — практичный вариант для натяжения сита на печатную раму. Позволяет добиться оптимального натяжения сетки для самых различных печатных работ!
Работает без компрессора или магистрали сжатого воздуха в отличии от пневматических механизмов. Для качественного натяжения рекомендуется использовать такое количество узлов, которое позволяет полностью перекрыть периметр рамы. Например, для рамы 50×60 см рекомендуется использовать 8 узлов со смещением. Для работы с рамами разной толщины профиля имеется регулировочный опорный винт.
Кол-во полок: 50
Расстояние между полками: 25 мм
Размер полок: 650×1000 мм
Размер ячейки: 100×100 мм
На колесиках: да
Стеллаж для сушки оттисков SX-6510DR. Фиксируемые полки на выбор из двух типов материала: анодированного или покрытого пластиком металла. Передвигается на 4-х колесах. Регулируется степень натяжения пружинных фиксаторов каждой полки.
Максимальная длина экспонирования: 700 мм
Максимальная ширина экспонирования: 590 мм
Количество ламп: 10
Включение блоков ламп: кнопочное
Вакуумный прижим: да
Мощность лампы: 20 Вт
Максимальный размер трафаретной рамы: 580×680 мм
Длина: 280 мм
Ширина: 750 мм
Высота: 1050 мм
Вес: 70 кг
Настольные экспозиционные камеры LM-Print с вакуумным прижимом предназначены для экспонирования (засветки) трафаретных печатных форм (ТПФ). Экспозиционная камера LM-Print SЕ-6070 предназначена для эффективного и экономичного изготовления трафаретных печатных форм. В данной модернизированной экспокамере вакуумный насос встроен в единый корпус.
Гибкий и эластичный покровный резиновый коврик экспокамеры, обеспечивает равномерный и надежный прижим. Покровный коврик выполнен из специальных резинотканевых материалов обладающих высокой долговечностью и стабильностью характеристик. Для легкой и удобной работы, механизмы подъема покровной рамы оснащаются гидравлическими цилиндрами
Все узлы устройства размещаются на мощном и прочном металлическом каркасе, изготовленной из качественной стали. Эргономичная конструкция значительно упрощает и облегчает работу. Покровная рама выполнена из стального профиля 35×50 мм. Качественное оптически чистое контактное стекло толщиной 8 мм исключает возникновение любых искажений при экспонировании печатных форм. Экспокамера смонтирована на регулируемых ножках-опорах.
Характеристики трафаретной сетки LM-Print:
Количество нитей на см: 12
Переплетение: PW
Диаметр нитей: 34 мкм
Открытая поверхность: 30%
Размер открытой ячейки: 48 мкм
Толщина ткани: 56 мкм
Теоретический объем краски: 17 см3/м2
Максимальное рекомендуемое натяжение: до 28 Н/см
Радиус кромки: 0.5 мм;
Ширина: 40 см.
Алюминиевая ракель-кювета для ручного нанесения фотоэмульсии на сетку. Легкая и прочная, устойчивая к агрессивным химическим реагентам.
Высота: 95 мм
Длина: 100 см (1 пог. метр)
Толщина в месте хвата : 23 мм
Вес: 1.2 кг
Практичный, удобный и легкий ручной алюминиевый ракеледержатель, надежный зажим ракельного полотна, легко распиливается под нужный размер ножовкой по металлу, в комплекте с болтами. Оптимален для работы с ракельным полотном профиля Р0 (9×50 мм).
