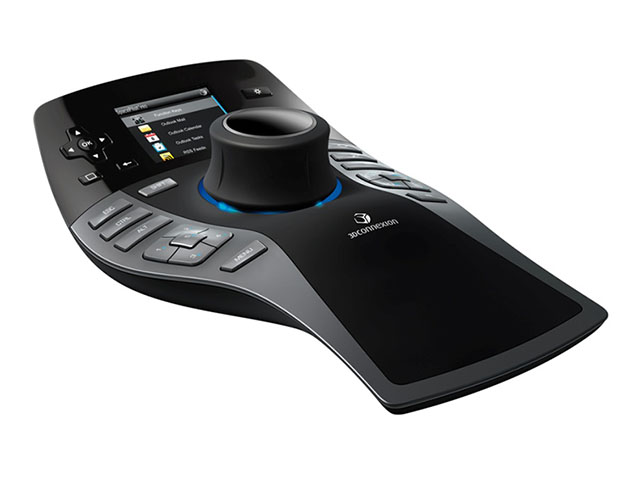

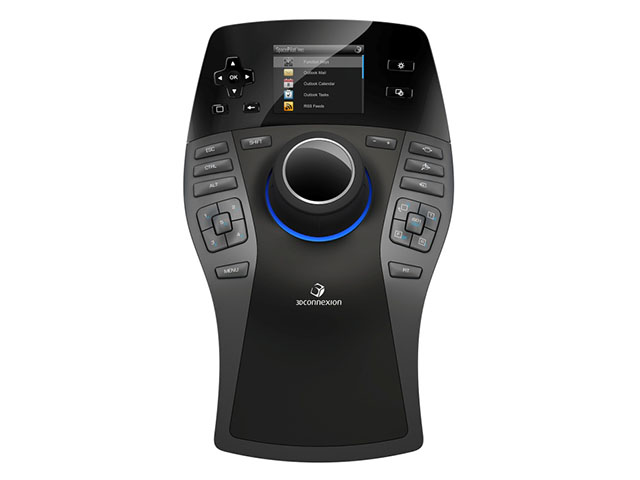

3D мышь 3Dconnexion SpacePilot PRO (3DX-700036-CAD)

Профессиональная 3D мышь SpacePilot PRO (3DX-700036-CAD) для работы с трехмерной графикой

SpacePilot PRO позволяет значительно увеличить эффективность работы в самых современных и требовательных системах работы с 3D-графикой.

Технология 3Dconnexion 6DoF

Ключом к простой и интуитивно понятной трехмерной навигации SpacePilot PRO является запатентованный датчик с шестью степенями свободы (6DoF). Новый датчик, вчетверо превышающий точность своих предшественников в предыдущих моделях, обладает чувствительностью к отклонению 4 мкм (примерно 1/25 толщины человеческого волоса).

Навигация 3D-модели

Нажимайте на манипулятор, наклоняйте его или поворачивайте, чтобы одновременно панорамировать, масштабировать и вращать трехмерную модель, словно вы держите ее в руке по другую сторону экрана. Непревзойденный уровень контроля позволяет более тщательно изучить модель, а значит своевременно обнаружить ошибки и улучшить дизайн.

Навигационные клавиши QuickView

Второе поколение клавиш QuickView расширяет возможности навигации, в одно касание, предоставляя доступ к 32 стандартным точкам обзора. В любую минуту пользователь может увидеть 3D-модель практически под любым углом.

Стандартные виды	Три кнопки позволяют рассмотреть модель с шести сторон (спереди/сзади, сверху/снизу, слева/справа).
Два изометрических вида	ISO1 показывает модель сверху/спереди/справа. ISO2 показывает модель сверху/сзади/слева.
Клавиша поворота на 90 градусов	Краткое нажатие клавиши вращает модель на 90 градусов по часовой стрелке. Более длительное нажатие вращает модель на 90 градусов против часовой стрелки.

ЖК-дисплей

Цветной ЖК-дисплей обеспечивает визуальную обратную связь с функциональными клавишами, настройками навигации и статусом рабочих апплетов, обеспечивающих быстрый доступ к важной информации без перерывов в рабочем процессе пользователя.

Открытая архитектура программного обеспечения SpacePilot PRO LCD делает возможной разработку специальных апплетов.

Апплеты 3Dconnexion

Апплеты — это мини-приложения SpacePilot PRO, работающие на вашем компьютере и отображающиеся на ЖК-дисплее. Они охватывают спектр функций от повышения производительности офисных приложений до обратной связи по значениям функциональных клавиш. По умолчанию поставляются следующие апплеты: Функциональные клавиши, Почта Outlook, Календарь Outlook, Задачи Outlook, RSS-каналы.

Апплеты функциональных клавиш	Апплеты интеллектуальных функциональных клавиш показывают команды, которые назначены этим клавишам. SpacePilot PRO изначально содержит профили функциональных клавиш для ведущих 3D-приложений, включая Autodesk Inventor, Autodesk 3ds Max, Autodesk Maya, Autodesk Softimage.
Почтовый апплет	Почтовый апплет получает информацию из Microsoft Outlook и отображает недавно полученную электронную почту, включая имя отправителя и тему письма. Если выбрать письмо на ЖК-дисплее и нажать кнопку ОК, это письмо откроется на экране вашего компьютера. Аналогично работает просмотр информации о задачах и записях календаря.

Настройка навигации

При работе с 3D-моделями иногда возникает необходимость ограничить навигацию модели по плоскостям или осям. Например, в процессе создания 2D-эскизов полезна возможность панорамирования и масштабирования без вращения модели. Клавиши настройки навигации позволяют ограничить навигацию по необходимым осям. Состояние каждой клавиши настройки навигации отображается на ЖК-дисплее.

Клавиша Dominant	В доминантном режиме отфильтровываются результаты всех движений — за исключением данных, поступающих от оси, к которой в настоящее время прилагается наибольшее усилие. Эта функция полезна при ознакомлении с устройством.
Клавиши панорамирования и масштабирования	Отключают перемещение модели в линейных степенях свободы, оставляя только возможность вращения.
Клавиша вращения	Отключает возможность вращения модели. Пользователь может сосредоточиться на плавном масштабировании и панорамировании модели. Это идеально подходит для работы режимах эскизирования или для быстрого изучения стандартных видов модели.
Клавиши чувствительности	Вы можете динамически регулировать чувствительность устройства к усилию с помощью кнопок «-" и «+».

Функциональные клавиши

В приложениях MCAD предусмотрены различные режимы работы с моделью. Например, режимы эскизирования, моделирования и сборки. Каждый из таких режимов имеет собственный набор инструментов и процессов. SpacePilot PRO автоматически распознаёт активный режим и назначает на функциональные клавиши соответствующие 10 команд. ЖК-дисплей отображает функции, назначенные на соответствующие клавиши.

Краткие нажатия активируют основные функции (1–5).

Более длительные нажатия активируют вторичные функции (6–10).

Клавиши Модификаторы

Удобное расположение кнопок ESC, SHIFT, CTRL и ALT, имеющих такой же вид и работающих так же, как соответствующие им клавиши на клавиатуре, позволяет пользователю не убирать руку с контроллера. Эти кнопки можно использовать по отдельности или в многокнопочных комбинациях.

Стандартные клавиши 3D-мыши

Клавиша Fit изменяет размер модели таким образом, чтобы она была полностью видима в графическом окне. Клавиша MENU вызывает 3DxWare или специальные панели управления для доступа к основным настройкам SpacePilot PRO.

Эргономика, обеспечивающая комфортную работу

Благодаря современной и оригинальной конструкции SpacePilot PRO не только радует глаз — он оптимальным образом приспособлен к руке и запястью. Продуманная эргономика отличает его во всем, начиная с удобной подставки для запястья, мягкой на ощупь и обеспечивающей удобное положение руки. Благодаря симметричному дизайну SpacePilot PRO в равной степени подходит для левшей и правшей.

Области применения:

• машиностроение;
• архитектура и строительство;
• ГИС.

Дополнительные характеристики 3D мыши SpacePilot PRO:

• Лицензия — Для частного и коммерческого использования.
• Чувствительность устройства - Настраиваемая.
