Современные технологические процессы и промышленное производство переживают масштабную трансформацию, вызванную развитием высокоточных инструментов для проектирования и верификации. Центральное место в этом процессе занимают технологии трехмерного сканирования, которые становятся доступными не только для крупных предприятий, но и для небольших инженерных мастерских, а также частных пользователей.

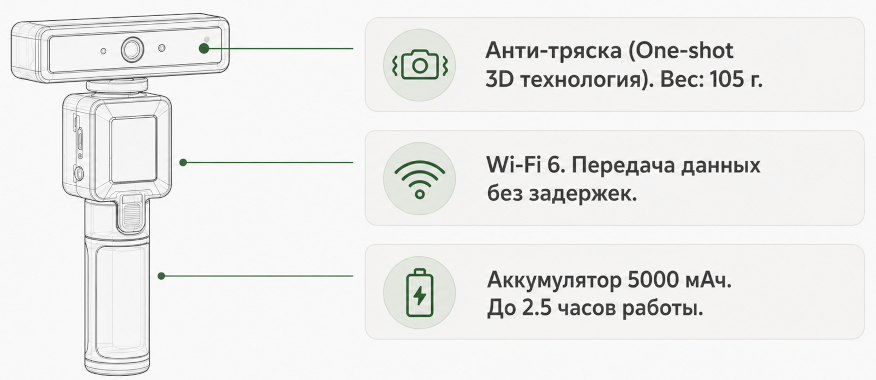

Линейка устройств Creality CR-Scan Ferret представляет собой экосистему, сочетающую компактный дизайн, малый вес в 105 грамм и высокую производительность благодаря мощной электронной начинке. Основной особенностью серии является использование специализированного чипа ASIC для расчета глубины, который снимает вычислительную нагрузку со смартфона или компьютера, обеспечивая плавность процесса.
Технические возможности серии Ferret
Технические характеристики устройств обеспечивают точность до 0,1 мм при разрешении (расстоянии между точками) 0,16 мм. Встроенная 2-мегапиксельная камера высокого разрешения позволяет создавать полноцветные 24-битные модели, детально передавая оригинальные текстуры и сложные элементы объекта. Сканеры адаптированы к различным условиям освещения и способны эффективно работать даже при ярком солнечном свете (менее 30 000 люкс). Серия включает три модификации, аппаратная часть которых идентична, но возможности подключения и комплектация различаются в зависимости от сценариев использования.

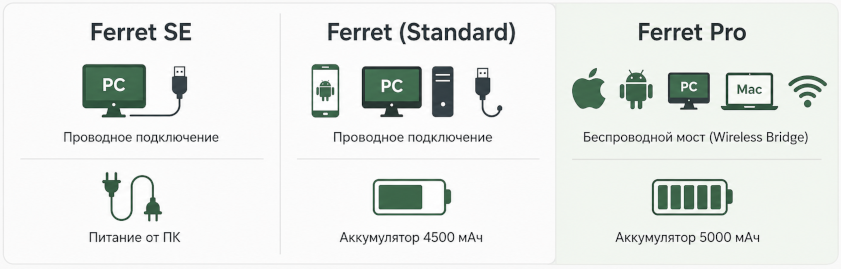

Данные различия определяют целевую аудиторию и удобство эксплуатации каждой модели:
- Ferret SE — базовое решение для стационарного использования с подключением к ПК на базе Windows 10/11 через двухметровый кабель.
- Standard Ferret — оптимальный вариант для пользователей Android-смартфонов, оснащенный аккумуляторной рукояткой на 4500 мАч и креплением для мобильного телефона.
- Ferret Pro — флагманская модель, включающая беспроводной мост Wi-Fi 6 для высокоскоростной передачи данных без проводов, что делает ее единственным выбором для владельцев iPhone (серии 11 и выше). В комплектацию Pro также входят аккумуляторная рукоятка на 5000 мАч, набор маркеров и быстросъемные крепления.
Программная среда Creality Scan: эволюция и функции
Программное обеспечение выступает критически важным компонентом экосистемы Creality, поскольку именно оно отвечает за корректную интерпретацию данных, поступающих с камер и сенсоров сканера. Актуальная версия Creality Scan 4 представляет собой значительный качественный скачок по сравнению с предыдущим поколением. Основным изменением стал переход на графический движок Unity, который обладает более высокой эффективностью и позволяет стабильно обрабатывать значительно более крупные и детализированные модели.
Интерфейс программы был полностью пересмотрен в пользу интуитивного рабочего процесса, объединяющего этапы сканирования, обработки и калибровки в единую бесшовную последовательность. Для упрощения освоения устройства новичками внедрено 3D-анимированное руководство по калибровке, которое заменяет статичные инструкции наглядными подсказками. Одним из важнейших технологических нововведений стала технология однокадровой 3D-визуализации (Anti-shake), которая компенсирует естественную тряску рук оператора, значительно повышая вероятность успешного завершения процесса с первой попытки.
Функциональные возможности Creality Scan 4 включают в себя:
- интеллектуальную обработку данных: алгоритмы на базе искусственного интеллекта позволяют автоматически восстанавливать модели головы, передавая даже мелкие детали черт лица.
- автоматизацию постобработки: программа поддерживает функции автоматического заполнения «дыр», сглаживания сетки (Mesh Smoothing) и удаления изолированных точек.
- инструменты редактирования: реализована функция удаления плоскости по трем точкам в ручном режиме, что позволяет быстро отсекать лишние поверхности, на которых стоял объект.
- улучшенное сшивание: новый алгоритм сопоставления облаков точек минимизирует зазоры при объединении нескольких сканов, что критически важно для реверс-инжиниринга.
Преодоление сложностей при сканировании
В процессе работы с 3D-сканером пользователи часто сталкиваются с физическими ограничениями оптических систем, которые требуют применения специфических методик. Одной из наиболее распространенных проблем является потеря отслеживания, возникающая при слишком быстром движении сканера. В таких случаях алгоритмы Creality позволяют восстановить процесс: необходимо переместить устройство к уже отсканированной области и удерживать его неподвижно около двух секунд для повторной синхронизации. При использовании электронных поворотных столов рекомендуется запускать их вращение только после того, как объект будет уверенно захвачен сканером (индикация на экране станет зеленой).
Особое внимание требуется при работе со сложными поверхностями:
- черные и зеркальные объекты: традиционно такие поверхности плохо поддаются сканированию, так как поглощают или непредсказуемо отражают свет. Решением является использование специализированных спреев (например, AESUB Blue), которые создают на объекте временный матовый слой толщиной 8–15 мкм. Такая толщина покрытия считается допустимой даже при производстве медицинских имплантатов, так как составляет лишь малую часть от общего допуска в 0,1–0,3 мм.
- сканирование без спрея: модификация Ferret Pro способна обрабатывать черные детали автомобилей и шины без использования матирующих составов. Для достижения результата необходимо использовать режим текстуры и наносить на поверхность специальные маркеры.
- волосы и мех: человеческие волосы и бороды сканируются с трудом из-за их структуры. В таких сценариях рекомендуется надевать головной убор или наносить на волосы небольшое количество талька или аналогичного порошка.
- геометрически простые объекты: цилиндрические или сферические предметы без выраженных признаков (например, гладкие кружки) могут вызывать ошибки позиционирования. Для их сканирования следует использовать маркеры или режим текстуры, предварительно добавив на объект визуальные ориентиры.
Для получения максимальной детализации важно соблюдать «идеальное» расстояние до объекта, ориентируясь на подсказки в интерфейсе программы, и по возможности использовать штатив вместо удержания сканера в руках. Итоговое качество модели также можно повысить на этапе мешинга, выбрав большее количество полигонов (до 2 миллионов), хотя это и увеличит время обработки данных.
Промышленное внедрение и метрологическая верификация
Возможности Ferret Pro находят применение в медицине и точном машиностроении. В исследованиях по производству компонентов для эндопротезирования коленного сустава из стали AISI 316L 3D-сканирование используется для контроля точности изготовления на пятиосевых станках с ЧПУ. Метрологический анализ в Geomagic Control X позволяет сравнивать облако точек с исходной CAD-моделью, выявляя отклонения в критических зонах, таких как пателлярный желоб или мыщелки, где показатели среднеквадратичного отклонения (RMS) могут составлять около 0,53 мм. Это подтверждает пригодность потребительских сканеров для предварительной верификации сложных медицинских имплантатов.
Параллельно с измерительными инструментами развивается эффективность самого производства через удаленный мониторинг. Системы типа «ПОТОК7» позволяют в реальном времени отслеживать параметры работы станков, выявляя скрытые дефекты, например, неравномерность вращения катушек при производстве проволоки. Подобные решения повышают показатель общей эффективности оборудования (OEE) на 7–10%.
Современные инструменты 3D-сканирования Creality Ferret и Ferret Pro являются важным звеном в цепочке цифрового производства. Несмотря на то, что они не заменяют дорогостоящее метрологическое оборудование для сверхточных работ, их возможностей достаточно для решения большинства задач в инжиниринге, медицине и хобби. Узнать более подробную информацию об этих моделях и купить трехмерный сканер любой другой подходящей конфигурации вы сможете на нашем сайте или у менеджеров отдела продаж.
