Canon PF-06: что нужно знать о головке вашего плоттера

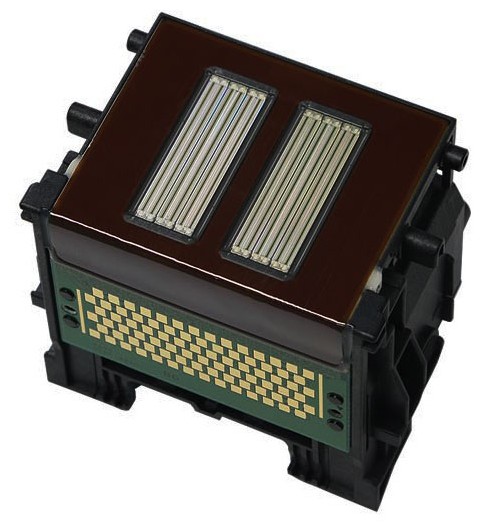

Canon PF-06 — интегрированная пятицветная печатающая головка для инженерных и производственных плоттеров Canon imagePROGRAF серий TA, TM, TX и TZ. Она применяется в широкоформатных плоттерах для печати чертежей, карт, схем, плакатов и интерьерной графики. Головка рассчитана на пигментные чернила пяти цветов: матовый черный (MBK), черный (BK), голубой (C), пурпурный (M) и желтый (Y). В плоттерах серии TM используется набор LUCIA TD, обеспечивающий плотные черные линии, разборчивый мелкий текст и устойчивые цветные заливки. Основной товарный номер PF-06 для российского и европейского рынков — 2352C001.

PF-06 работает по технологии FINE — Full-photolithography Inkjet Nozzle Engineering. Это термоструйная система Bubble Jet on demand. Микроскопический нагреватель создает в чернильном канале пузырек, который выталкивает каплю через сопло. После выброса канал снова заполняется чернилами. Фотолитографическое изготовление нагревателей и сопел обеспечивает высокую плотность каналов и одинаковую геометрию капель.

Головка имеет шесть каналов при пяти цветах. Матовый черный занимает два ряда и получает 5120 сопел, тогда как на BK, C, M и Y приходится по 2560. Удвоенный канал MBK ускоряет печать монохромной инженерной графики, штриховки и текста. Такая конфигурация ориентирована на CAD/GIS и плакатную печать, а не на расширенную цветопередачу фотопринтеров imagePROGRAF PRO.

Основные характеристики

• Тип: интегрированная термоструйная головка, 6 каналов;
• Чернила: 5 пигментных цветов: MBK, BK, C, M, Y;
• Общее число сопел: 15 360;
• Сопла MBK: 5120;
• Сопла BK, C, M и Y: по 2560;
• Минимальный объем капли: 5 пл;
• Шаг сопел: 1200 dpi × 2 ряда;
• Печатная полоса за проход 1,07 дюйма, около 27,2 мм;
• Максимальное разрешение системы: 2400 × 1200 dpi.

Показатель 1200 dpi × 2 ряда описывает физическое расположение сопел. Разрешение 2400 × 1200 dpi относится ко всей печатной системе и формируется совместной работой головки, каретки и алгоритмов растрирования.

Форма сопел уменьшает образование чернильного тумана и сохраняет резкость контуров. В совместимых плоттерах достигается минимальная толщина линии 0,02 мм и точность до ±0,1%. Итог зависит от калибровки аппарата, чернил, носителя и режима печати.

Работа в чернильной системе плоттера

PF-06 не является картриджем и не хранит собственный запас чернил. Пять отдельных баков подают чернила по трубкам через промежуточные емкости. В моделях с субтанками запас в промежуточном контуре позволяет продолжать печать во время смены чернильного бака.

Все цветовые каналы объединены в одном корпусе. Необратимый отказ одного канала означает замену всего модуля. Отработанные при автоматическом обслуживании чернила поступают в картридж обслуживания. Системная очистка расходует значительно больше чернил, чем обычная, и быстрее заполняет этот картридж.

В плоттерах TX система Nozzle Recovery System обнаруживает неработающие сопла и временно компенсирует их соседними. Компенсация помогает завершить задание без заметной полосы, но не восстанавливает поврежденное сопло. Эта функция относится к электронике и программным алгоритмам плоттера, поэтому ее наличие определяется моделью аппарата.

PF-06 используется в нескольких поколениях пятицветных imagePROGRAF. Региональные индексы одной платформы могут различаться. Обозначение MFP указывает на комплект со сканером и не меняет тип печатающей головки.

• TA: TA-20, TA-30, TA-5200 и TA-5300.
• TM первого поколения: TM-200, TM-205, TM-300, TM-305, TM-5200, TM-5205, TM-5300 и TM-5305, включая MFP-комплектации.
• TM следующего поколения: TM-240, TM-250, TM-255, TM-340, TM-350 и TM-355, включая комплекты Lm24, Lm36 и Z36.
• Новая серия TM: TM-500, TM-510, TM-600, TM-610 и TM-615, а также TM-510M и TM-610M.
• TX: TX-2000, TX-3000, TX-4000; TX-2100, TX-3100, TX-4100; TX-2200, TX-3200 и TX-4200.
• Новая серия TX: TX-1300, TX-3300 и TX-4300, включая MFP-комплектации.
• TZ: TZ-30000 и TZ-32000, включая MFP Z36.

Важно: фотоплоттеры imagePROGRAF PRO-2000 и PRO-4000 используют головку PF-10. Совпадение формата корпуса или внешнего вида не означает совместимость с PF-06.

Как отличить неисправность PF-06 от других проблем

Дефект отпечатка не всегда означает отказ головки. Характер и повторяемость искажения помогают отделить нарушение выброса чернил от ошибок выравнивания, неверной настройки носителя и неисправности системы подачи.

Бледные участки, повторяющиеся горизонтальные полосы и отсутствующие сегменты в тесте сопел указывают на нестабильную подачу или выброс чернил. Диагностику начинают с печати «nozzle check». Затем последовательно применяют обычную и глубокую очистку, проверяя тест после каждого этапа. Системную очистку используют только после менее затратных операций.

Если дефект сохраняется в одном и том же месте, причиной может быть износ или повреждение сопел. Перед выводом об отказе PF-06 необходимо исключить воздух в тракте, нарушение подачи чернил и загрязнение парковочно-очищающего узла.

Кривые линии и несовмещение цветов

Волнистые вертикали, двойные контуры и цветовое смещение требуют выравнивания головки или регулировки ее угла. Размазывание по краям изображения также возникает при неверно выбранном типе носителя или высоте головки. Засор сопел, геометрическое смещение и ошибка распознавания — разные неисправности с разными способами диагностики.

Коды ошибок

• 1401 — печатающая головка не распознана.
• 1494 — возможна аппаратная проблема головки.
• 4933 — не выполнено выравнивание; возможная причина — заблокированные сопла.
• 3001 — обнаружено начинающееся блокирование сопла в новых моделях TM.

Полный код ошибки нужно сверять с руководством конкретной модели: одинаковые симптомы могут быть связаны с головкой, контактами, подачей чернил или обслуживающим узлом.

Ресурс PF-06

У PF-06 нет универсального пробега, который можно корректно выразить в квадратных метрах, рулонах или годах. Состояние определяют по тесту сопел, устойчивости результата после штатной очистки и диагностике плоттера.

На срок службы влияют объем печати, длительность простоев, частота очисток, состояние чернильного тракта и качество расходных материалов. Регулярная печать с исправной подачей чернил обычно безопаснее для сопел, чем продолжительный простой с последующими многократными глубокими очистками.

Новая PF-06 не устраняет неисправность парковочной станции, подсос воздуха, загрязнение тракта или неподходящие чернила. Поэтому покупка головки должна завершать диагностику, а не заменять ее.

Стоит иметь в виду, что на рынке могут быть представлены новые оригинальные PF-06, а также восстановленные модули и детали, снятые с оборудования. Сброс счетчика не восстанавливает нагреватели, электрические цепи или геометрию сопел: он изменяет только учетное состояние детали.

Canon PF-06 отвечает за точность линий, четкость текста и равномерность заливок, но качество печати зависит от состояния всей системы плоттера. Поэтому при появлении полос или пропусков стоит начать с теста сопел и последовательной диагностики. Если замена действительно необходима, перед покупкой проверьте совместимость с вашей моделью, маркировку и состояние головки. Такой подход поможет избежать лишних расходов и вернуть стабильную печать.
