Датчик или камера на режущем плоттере?

Датчик или камера на режущем плоттере?

Перед покупкой режущего плоттера необходимо учесть самые различные характеристики, такие как скорость, давление и точность. Однако одна вещь, которую часто упускают из виду, — это технология, которую использует резак для винила для распознавания меток на отпечатках. На сегодняшнем рынке у вас есть выбор между оптическим распознаванием при помощи камеры или сенсором. Люди часто склонны считать, что камеры работают и реагируют быстрее датчиков. Строго говоря — это правда. Однако, далеко не вся.

Сенсорная технология распознавания

Сенсорное распознавание — одна из наиболее распространенных технологий, используемых для определения местоположения. Многие думают, что все режущие плоттеры на основе сенсоров работают одинаково. Но это не совсем так. В первую очередь, датчики измеряют уровень контрастности материала и уровень контрастности чернил. Это измерение помогает прошивке определить край метки, а также ее размер. Затем можно определить несколько меток на листе или рулоне, что предоставит встроенному программному обеспечению необходимые координаты самого отпечатка и подаст сигнал о возможных деформациях.

Различные типы датчиков

На текущем рынке есть два возможных типа датчиков. Первый тип (и один из самых старых) — это инфракрасный датчик. Он способен определять метки точно и достаточно быстро, чтобы плоттер смог оперативно выполнять работу. Однако у этого типа датчика есть свои недостатки. Один из них относится к определенным типам защитных покрытий, таких как пленка для ламинирования. Этот тип подложки предназначен для поглощения или отражения ультрафиолетового и инфракрасного света. Поскольку датчик использует инфракрасный свет для отражения от измеряемой поверхности, он, как правило, испытывает трудности с распознаванием любой разницы в контрасте. Следовательно, многие современные машины будут иметь проблемы с распознаванием приводных меток на этих поверхностях.

Еще одна проблема с этим типом оптического распознавания на основе сенсора может заключаться в цвете самой регистрационной метки. В настоящее время наиболее часто используемый цвет регистрационных знаков — красный. Однако разные оттенки красного могут иметь более низкий контраст, и в результате инфракрасный датчик будет считать красную регистрационную метку белой. Следовательно, красные регистрационные метки на белых оттенках материала не будут обнаружены.

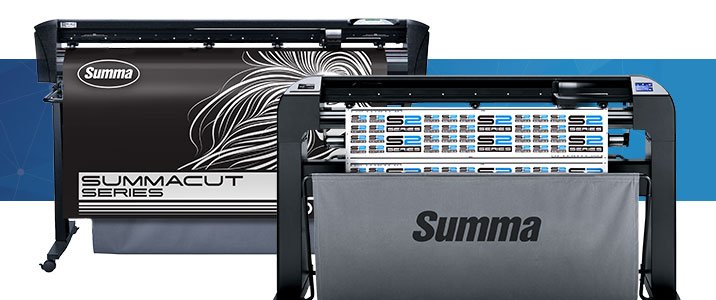

Один из крупнейших производителей режущих плоттеров — компания Summa разработала специальную сенсорную технологию, основанную на сенсоре белого света. Это второй тип датчика, доступный на рынке. Ранее Summa также использовала традиционные инфракрасные датчики в своих аппаратах, но ее специалисты быстро поняли, что их ограничения повлияют на будущие разработки.

Благодаря технологии белого света этот датчик может обнаруживать гораздо более широкий диапазон цветов. Более того, проблемы с ламинированием сведены к абсолютному минимуму. Одним из многих преимуществ этой технологии является ее способность отфильтровывать любые проблемы, связанные с печатью, такие как чрезмерное распыление или отсутствие сопел, без потери точности во время окончательной резки.

Тем не менее, даже при очевидных преимуществах, датчик белого света имеет свои недостатки. Например, при измерении значений меток на сильно зеркальном носителе использование этой технологии может быть затруднено. Он будет измерять зеркальный носитель как черный, того же цвета, что и регистрационные метки, и не будет ощущать никакой разницы между ними. Несмотря на это, Summa предлагает экономичное решение этой проблемы. Используя дополнительный физический желтый фильтр, датчик может обнаруживать метки совмещения. Работа будет выполнена одинаково хорошо даже на зеркальных носителях.

Оптическая технология

Распознавание меток при помощи камеры, считается действительно высокотехнологичным процессом. Эта технология работает совсем иначе, чем датчики. Во-первых, камера делает снимок регистрационных знаков. Затем сопутствующее программное обеспечение на компьютере его анализирует — изображение необходимо преобразовать в данные с точки зрения формы, размера и положения. Было бы слишком сложно выполнить это на вычислительной мощности интегральной схемы внутри машины. Поскольку компьютер берет на себя всю вычислительную работу, сама машина может точно и быстро переходить от одной регистрационной метки к другой. Все это приводит к значительному увеличению скорости.

В дополнение к скорости, больше нет необходимости перемещать головку резака вперед и назад по отметке для измерения. Камера просто подходит к регистрационной метке, делает снимок, который компьютер обрабатывает, и сразу переходит к следующей метке.

Скорость здесь является значительным преимуществом, но далеко не единственным. Еще одна особенность — гибкость наличия различных вариантов фильтров изображения в программном обеспечении. Это заменяет физический элемент, используемый в сенсорной технологии. Простота использования защиты фильтра и возможность быстрой замены также являются важными преимуществами этой технологии. Таким образом, даже сложные подложки, такие как отражающий материал, можно легко и эффективно вырезать по контуру.

Узнать дополнительную информацию о технологиях позиционирования и купить режущий плоттер подходящей конфигурации вы сможете у специалистов отдела продаж.
