HP PageWide — технология печати, достойная 21 века

Опубликовано: 13-12-2017

Компания HP является признанным лидером во многих сферах деятельности, предложившим немало уникальных разработок и технологий. В области печати компания по праву считается одним из ведущих новаторов, поскольку ее оборудование во многом превосходит устройства для персонального использования или бизнеса по многим критериям. Одним из последних революционных прорывов стала технология HP PageWide, основанная на ключевых достижениях в сфере коммерческой печати. Производитель сумел внедрить эти достижения в более доступную оргтехнику, благодаря чему даже малые рабочие группы могут пользоваться плодами высоких технологий.

Главное новшество технологии PageWide — использование неподвижной печатающей головки, ширина которой покрывает на всю страницу. Таким образом при печати в движении находятся только листы бумаги, проходящие через печатающую головку для нанесения чернил. Это решение обладает целым рядом технических и функциональных преимуществ:

  • высокая скорость печати — до 70 страниц в минуту в стандартном режиме, приемлемом для абсолютного большинства офисных задач;
  • существенная экономия — стоимость печати одной страницы до 50% ниже, чем у традиционных лазерных принтеров;
  • бескомпромиссное качество печати, надежность и энергоэффективность.

Как работает технология HP PageWide?

Усовершенствованная и неподвижная печатающая головка HP создается на базе технологии Scalable Printing Technology (SPT). Она подразумевает, что все компоненты головки воспроизводятся методом фотолитографии. Это позволяет создать уникальные компоненты микроскопических размеров. В частности, толщина отдельной камеры с соплом и диафрагмой в печатающей головке не превышает толщину человеческого волоса. Высокоточные процессы производства печатающих головок HP нового поколения, приводят к тому, все входящие в них компоненты (каналы, камеры, сопла) создаются с субмикронной точностью. таким образом новые печатающие устройства этого бренда могут гарантировать исключительно яркую и четкую печать практически любых документов или графики, за счет одинакового объема, скорости и траектории движения капель по всей площади печатающей головки.


Технологии «на оси» — интегрированная печатающая головка и система подачи в принтерах HP PageWide 300 и PageWide Pro 400.

В принтерах PageWide первого поколения отсек хранения красителя был соединен с системой сопел. Это соответствует технологии расположения «на оси».

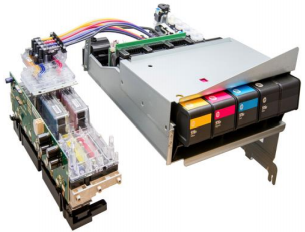

Технологии «вне оси» — интегрированная печатающая головка и система подачи в принтерах HP PageWide Enterprise 500.

В принтерах HP PageWide нового поколения отсек хранения красителя отделен от печатающей головки, за счет чего увеличилась емкость отсека. Когда требуется техническое обслуживание, печатающую головку по-прежнему необходимо переместить вверх, тогда как отсек хранения красителя остается на месте. Эти печатающие головки нового поколения соответствуют технологии расположения «вне оси».



Надежность — одно из ключевых преимуществ головки, используемой в технологии HP PageWide. По всей ее длине имеются микроскопические чернильные фильтры, не допускающие проникновение мельчайших частиц извне в генератор капель Thermal InkJet. Сам генератор является сложным миниатюрным комплексом, состоящим из интегральных электронных схем и нагревательных элементов (резисторов), которые располагаются на кремниевой пластине. Подающее гнездо, изготовленное из кремния, обеспечивает подачу чернил в массивы камер генератора капель, размещенных по обе стороны подающего гнезда.

Thermal InkJet обладает весьма продолжительным сроком службы, поскольку камера и сопло изготавливаются из фотопроявляемого полимера в несколько этапов со строгим контролем качества. Тонкопленочные слои на кремниевой подложке, гнездо подачи чернил, камера и сопло производятся из материалов, устойчивых к взаимодействию с чернилами.

Всего в печатающей головке установлены 10 микросхем Thermal InkJet, которые в целях точного взаимодействия с гнездами подачи чернил расположены на жестких, не подверженных деформации пластмассовых подложках. Сам кристалл HP Thermal InkJet включает 1056 сопел для чернил каждого из четырех цветов, то есть всего 4224 сопла. Общее количество сопел на печатающем механизме составляет 42 240 штук, что соответствует плотности печати в 1200 точек на дюйм.

Автоматический контроль — гарантия качества

Технология PageWide от HP предлагает уникальную систему проверки качества и работоспособности печатающей головки, недосягаемую для большинства печатающих утройств схожего класса. Специальные датчики и алгоритмы автоматически проводят проверку всех 42 240 сопел печатающей головки на малейшие отклонения от заданных характеристик.

Интересной особенностью PageWide является то, что она предусматривает автоматическую проверку работоспособности всех 42240 сопел печатающей головки. В рамках этой процедуры с помощью специальных датчиков и алгоритмов выполняется поиск сопел, которые не соответствуют заданным характеристикам.

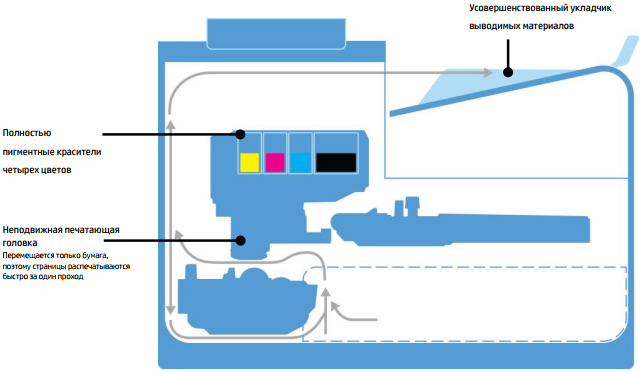

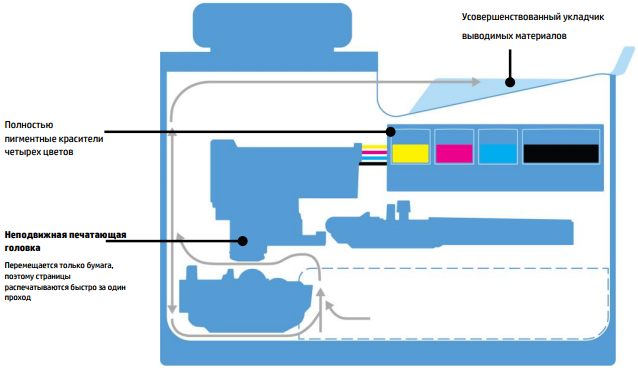

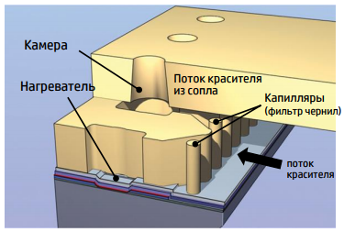

Генератор капель технологии HP PageWide в разрезе Печатающий механизм шириной во всю страницу, соответствующий технологии расположения «на оси». Печатающий механизм шириной во всю страницу, соответствующий технологии расположения «вне оси».

Оптические датчики располагаются на небольшой каретке, которая сканирует бумагу и печатающую головку. Датчик для бумаги сканирует печатные диагностические тестовые шаблоны, а контроллер подсистемы печати на основе полученных данных электронным образом компенсирует допуски выравнивания между кристаллами и различия в объеме капель, которые могут привести к появлению артефактов на печати. Этот датчик также обнаруживает края бумаги, перемещающейся в зону печати. Для печатающих устройств из серии HP PageWide был разработан датчик печатающей головки, способный измерять отдельные капли в полете.

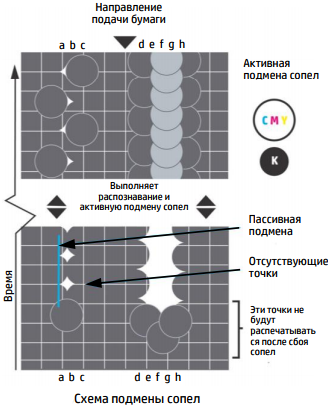

Высокая плотность сопел — еще один значительный фактор качества. Благодаря тому, что на одном квадратный дюйм приходится по 1200 сопел, непропечатанные и неправильно напечатанные точки из одного или нескольких изолированных дефектных сопел обычно практически незаметны при печати черного текста. При этом проблема с дефектными соплами устраняется путем подмены, когда работоспособные сопла заменяют собой соседние дефектные.

Чернила и бумага

Для печати по технологии PageWide используются специальные красители, взаимодействие с бумагой которых также находится под контролем автоматики. Пигментные красители от компании способны гарантировать HP высокое качество и скорость печати за один проход.

Для принтеров PageWide разработчики из HP создали особые пигментные красители, гарантирующие высокое качество и скорость печати за один проход. Система чернил в этих устройствах имеет несколько особенностей:

  • блоки сопел для красителя каждого цвета расположены в каждом кристалле печатающей головки близко друг к другу, поэтому красители устойчивы к смешиванию и взаимному загрязнению при эксплуатации, хранении и очистке;
  • черные красители обеспечивают высокую оптическую плотность черного цвета за один проход;
  • красители в жидком состоянии устойчивы к смешиванию на границах цветов изображения, что обеспечивает высокую скорость печати. В то же время красители выдают естественные и насыщенные смешанные цвета (например, красный, зеленый и синий) за один проход при совмещении разных красителей в жидком состоянии в одной точке;
  • принтер контролирует смещение бумаги, чтобы предотвратить ее замятие, а также быстро фиксирует пигменты на бумаге, чтобы красители не растекались при движении бумаги и не попадали на другие листы в выходном лотке.

Для получения максимально высоких результатов печати красители и бумага должны взаимодействовать как единая система. Достичь этого возможно при использовании бумаги ColorLok (например, Mondi DNS Premium), которая имеет специальные добавки, способствующие быстрому отделению пигментов от чернил и быстрой фиксации пигментов на поверхности бумаги. При струйной печати бумага ColorLok обеспечивает более высокое качество печати с более сочными и глубокими оттенками черного и более яркими и красочными цветами. Чернила сохнут быстрее, а это означает, что страницы не будут смазываться и их можно сразу вынимать из выходного лотка.

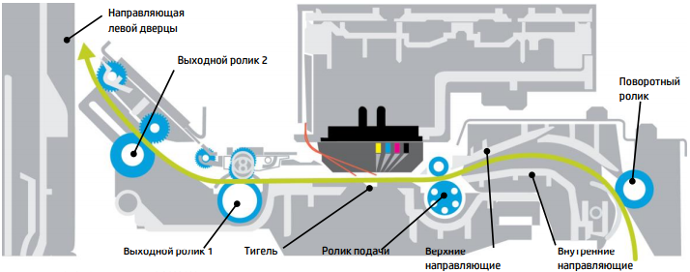

Подача бумаги в принтерах HP линейки PageWide также отличается от традиционных офисных моделей лазерного типа. Лист бумаги (обозначен зеленой стрелкой) движется справа налево. При односторонней печати лист движется вверх вдоль левой направляющей дверцы, проходит через печатающий механизм и попадает в выходной лоток лицевой стороной вниз. При двусторонней печати лист движется вверх вдоль левой направляющей дверцы, разворачивается и проходит через модуль двусторонней печати (не показан), а затем проходит тот же путь, что и листы, поступающие из многоцелевого лотка (лоток 1). Такая конструкция позволяет эффективно интегрировать модуль двусторонней печати и многоцелевой лоток в тракт подачи бумаги.


Система подачи бумаги принтеров HP PageWide отличается надежным механизмом захвата листов, низкой вероятностью замятий бумаги, а также непрерывным и высокоточным движением бумаги в зоне печати. В ходе обычной и двусторонней печати листы подаются в выходной лоток без размывания красителя.

Забота об окружающей среде

Экологические преимущества коммерческих принтеров на базе технологии HP PageWide:

  • значительное улучшение экологических характеристик коммерческих принтеров (по сравнению с аналогичными лазерными принтерами);
  • самая экономичная в отрасли в плане энергопотребления технология коммерческой печати в своем классе — величина экономии достигает 84%, в частности, благодаря отсутствию узла термозакрепления;
  • минимальный углеродный след по сравнению с любыми принтерами HP в своем классе — модели из серии PageWide позволяют сократить углеродный след на 55%;
  • эффективное достижение целей рационального использования природных ресурсов — принтеры HP последнего поколения производят на 94% меньше отходов, связанных с расходными материалами и упаковкой, чем аналогичные лазерные принтеры.
