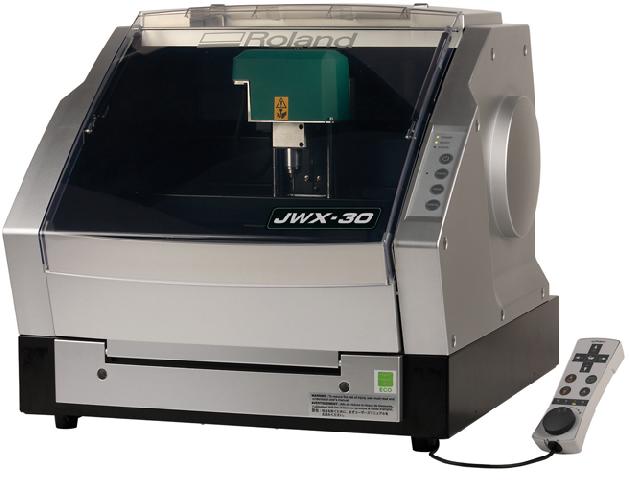

Гравировально-фрезерная машина Roland JWX-30

Артикул: 120-019310

нет в наличии
сообщить о поступлении
Доставка от 400 руб.

Лидеры продаж
Характеристики
  • Мощность шпинделя  100 Вт
  • Рабочая область, X  305 мм
  • Рабочая область, Y  205 мм
  • Частота вращения шпинделя, до  30000 об/мин
  • Гравировка кольца  да
  • Гравировка цилиндра  да
  • Рабочая область, Z 100 мм
  • Интерфейс USB
  • Длина 606 мм
  • Ширина 656 мм
  • Высота 557 мм
  • Вес 47 кг
Описание

Машина созданная специально для ювелирного производства - выполняет 5-ти осевую обработку, и является идеальным инструментом для создания колец, браслетов, брошек и других ювелирных изделий.

JWX-30 представляет собой законченное решение для ювелирного производства и включает в себя весь необходимый перечень программных и аппаратных средств для создания восковых мастер-моделей: программное обеспечение для моделирования ювелирных изделий и создания управляющих программ для станка, поворотную ось, набор оснасток для изготовления сложных моделей колец, набор модельного воска и тестовый инструмент.

Конструкция станка и программное обеспечение оптимизировано для создания сложных объектов, таких как кольца, браслеты, броши, подвески и т. д. JWX-30 позволит вам обрабатывать такие материалы как модельный воск, пластик, дерево, а при работе без поворотной оси и такие цветные металлы как латунь, магний, алюминий, медь и т.д.

  • Законченное решение для ювелирного производства
  • Рабочая область: 305 мм х 205 мм
  • Максимальная частота вращения шпинделя 30’000 об/мин
  • Поворотная ось в комплекте
  • Датчик нуля для быстрого определения нулевых точек
  • ПО для моделирования Roland JewelStudio
  • ПО для подготовки программ для станка SRP Player
  • Защитный кожух для обеспечения безопасности и уменьшения шума
  • USB порт для быстрого подключения

Скорость и точность обработки

Благодаря высокоскоростному шпинделю мощностью 100 Вт, частотой вращения шпинделя до 30’000 об/мин, и прецизионной кинематике станка JWX-30 позволяет обрабатывать кольца, браслеты, броши, подвески и другие изделия с невероятной точностью и скоростью.

4D обработка

JWX-30 поставляется в комплекте с поворотной осью, что позволяет выполнять 4-х осевую обработку в автоматическом режиме. Для удобства работы с поворотной осью, она поставляется с набором оснасток, которые позволяют упростить работу с заготовками типа восковых трубок и облегчить работу с моделями, которые должны быть обработаны со всех сторон.

Простота использования

Для максимальной простоты использования в станке предусмотрено автоматическое определение начальных точек при работе с оснасткой. Любые перемещения машины могут быть выполнены как со станочного пульта, так и с экранного пульта, вынесенного на компьютер. Благодаря USB порту подключать станок также просто, как и обычный принтер.

Программное обеспечение для моделирования

Roland JWX-30 поставляется в комплекте с мощным программным обеспечением для моделирования Roland JewelStudio, созданным на базе Rhinoceros 4. Roland JewelStudio создан специально для ювелиров и позволяет воплощать ваши задумки в трехмерные модели. Модуль GemStudio позволяет вам выбирать драгоценные камни из широкого спектра камней различных форм и размеров и устанавливать их на модели одним щелчком мыши. Вы можете легко менять форму камней и модели, создавая свой уникальный дизайн изделия. Как только проект завершен, модель может быть реалистично отображена на экране, а также рассчитана ее масса, давая полное представление о будущем изделии.

Мощная CAM-система – SRP Player

Для подготовки управляющей программы для станка в комплекте с JWX-30 поставляется удобная в работе CAM-система SRP Player. С программой SRP Player вы можете открывать модели, созданные как в Roland JewelStudio, так и в других 3D CAD-программах, масштабировать, выполнять как 3-х так и 4-х осевую обработку. SRP Player подскажет рекомендованные режимы резания для выбранного материала, позволит выполнить визуализацию обработки и оценить машинное время работы станка.

Безопасность и низкий уровень шума Компактные размеры позволяют установить JWX-30 даже на вашем рабочем столе. Защитный кожух закрывает зону обработки, уменьшает шум и не дает разлетаться стружке и пыли. Поддон для стружки упрости процесс уборки станка и сбор стружки при обработки драг. металлов. Высокие показатели безопасности и низкий уровень шума позволят использовать станок не только на производстве, но и в офисных  и домашних условиях.

Зажимные рамки (большая/маленькая)

Двухсторонняя обработкаОбработка с вращениемГотовая модель

Круговая оснастка

4-х осевая обработкаОбработка верхней частиГотовая модель

Оснастка для закрепления трубок

4-х осевая обработка
Готовая модель


Технические характеристики

  • Макс. нагрузка на стол: 1.9 кг
  • Максимальное число оборотов оси: ±18 x 105 (± 5000 оборотов)
  • XYZ двигатели: Шаговые двигатели
  • Скорость подачи:
    • Оси XY: 0.1 - 60 мм/с
    • Ось Z: 0.1 - 30 мм/с
    • Ось A: 11.25 об/мин
  • Программное разрешение: 0.01 мм/шаг
  • Механическое разрешение:
    • Оси XYZ: 0.00125 мм/шаг
    • Ось A: 0.0028125 град.
  • Частота вращения шпинделя: 6’000 – 30’000 об/мин
  • Крепление инструмента: Зажимные цанги
  • Язык команд: RML-1
  • Потребление энергии: 275 Вт
  • Уровень шума: При перемещении 60 дБ (без обработки),в режиме ожидания 40 дБ
  • Комплектация: Сетевой шнур, панель управления, инструменты для моделирования: торцевая фреза, сферическая фреза, конический гравер, цанга 3,175мм, центровочный штифт, шестигранная отвертка, шестигранный ключ, гаечные ключи (10мм и 17мм), модельный воск (три типа), набор оснасток для крепления воска, вентилятор, поддон, USB кабель, Roland Software Package CD-ROM, SRP Player CD-ROM, Roland JewelStudio DVD-ROM, руководство пользователя.
