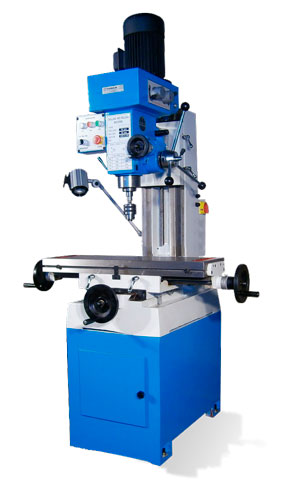

Сверлильно-фрезерный станок MetalMaster DMM 50C

Артикул: 132-143013

Доставка от 400 руб.
Характеристики
  • Максимальный диаметр сверления 50 мм
  • Максимальный диаметр торцевой фрезы 100 мм
  • Максимальный диаметр концевой фрезы 32 мм
  • Посадочное место MT4, R8
  • Расстояние от конца шпинделя до стола 70-420 мм
  • Диапазон скоростей шпинделя 115-1750 об/мин
  • Ход шпинделя 120 мм
  • Размер стола 800x240 мм
  • Диапазон перемещения стола 400х230х380 мм
  • Мощность двигателя 0.85-1.5 КВт
  • Привод зубчатый
  • Вес 500 кг
  • Вес в упаковке 600 кг
  • Габариты (в упаковке) 1270x950x1800 мм
Описание

Сверлильно-фрезерный станок MetalMaster DMM 50C предназначен для обработки деталей из металла и других материалов при помощи фрезы. Станок имеет массивную конструкцию с подвижной режущей головкой с фрезой, подвижного рабочего стола, направляющих, тумбы. Ход шпинделя 120 мм, максимальный диаметр сверления 50 мм, размер стола 800×240 мм.

Особенности cверлильно-фрезерного станка MetalMaster DMM 50C

В сверлильно-фрезерном станке MetalMaster DMM 50C головка фрезы может наклоняться по продольной оси в обе стороны. Угол наклона фиксируется по линейкам, находящимся в местах соединения подвижных элементов. Вертикальное перемещение фрезы происходит по направляющей типа ласточкин хвост, имеющей большую жесткость и точность. Перемещается фреза вручную посредством винтовой передачи. Положение головки фрезы закрепляется винтами в виде стопоров и ручками.

DMM 50C

В MetalMaster DMM 50C вращение шпинделя управляется с панели, находящейся на головке фрезы. На панели можно задавать скорость вращения и направления шпинделя. Рукоятки для переключения передачи находятся в боковой части. На передней части головки расположена таблица для выбора скоростей.

DMM 50C

 DMM 50C DMM 50C

Рукоятка для подачи пиноли выполнена в форме звезды. У ее основания находится линейка с возможностью установления точки отсчета. С обратной стороны головки фрезы расположен рычаг поворота для фиксации положения пиноли на требуемой высоте. Рукоятка быстрой подачи имеет переключатель на микрометрическую подачу.

DMM 50C

В сверлильно-фрезерном станке MetalMaster DMM 50C маховик подачи микрометрического типа имеет легко читаемый лимб с выставлением точки отсчета. Маховик находится в передней части фрезы, что позволяет упростить работу на станке.

Стол оснащен пазами для монтажа. Маховики передвижения стола имеют подвижные лимбы и находятся с обеих сторон стола. Станок оснащен лампой для освещения рабочего места. Рабочий стол может перемещаться в поперечном и продольном направлении благодаря направляющим. Положение фиксируется винтами со стопором и ручками. Станок находится на тумбе с дверцей и пространством внутри.

Комплект станка MetalMaster DMM 50C содержит также патрон, установочные конусы, переходники, цанги для фрезы, тиски с крепежами, ключи для регулировки и руководство пользователя.
