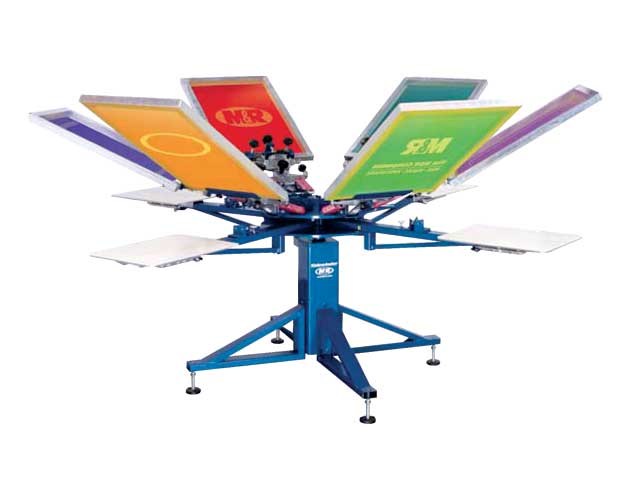

Трафаретный станок M&R SideWinder 6/4

Артикул: 120-042998


Доставка от 400 руб.
Характеристики
  • Тип станка  ручной
  • Печать по цилиндру  нет
  • Вакуумный стол  нет
  • Длина печатной формы 910 мм
  • Ширина печатной формы 640 мм
  • Длина стола 560 мм
  • Ширина стола 410 мм
  • Диаметр машины 2390 мм
  • Количество печатных столов 4 шт
  • Количество красочных секций 6 шт
  • Вес 431 кг
  • Вес в упаковке 385 кг
  • Габариты в упаковке (ДxГxВ) 1600 x 1600 x 1350 мм
  • Вес в упаковке 385 кг
  • Габариты (в упаковке) 1600x1600x1350 мм
Описание

Ручной карусельный станок M&R SideWinder 6/4 для печати по текстилю и его крою

Спроектированный и изготовленный в лучших традициях станок M&R SideWinder 6/4 устанавливает новый стандарт для ручного текстильного оборудования. В станке применены проверенные конструкторские решения, среди которых система вращения роторов, прецизионный главный вал и система микрометрических приводок, а также система выравнивания печатных столов по трем точкам.

Примененный при проектировании модели принцип общей системной интеграции M&R, позволяет использовать станок M&R SideWinder 6/4 в общем технологическом цикле совместно с любым полуавтоматическим оборудованием для текстиля M&R. Также имеется возможность использования систем мгновенной приводки M&R Tri-Loc и Double Tri-Loc. Все это позволяет создавать очень гибкие производственные цепочки для быстрой подготовки и печати как малотиражной продукции, так и подборе и пробной печати различных дизайнов.

Стандартные низкопрофильные рабочие столы из алюминиевого сплава с покрытием из специальной резины размером 41×56 см совместимы со всеми прочими моделями текстильного оборудования M&R. Максимальный рекомендуемый размер формной рамы — 64×91 см поддерживается подавляющим большинством текстильных полуавтоматов.

Особенности конструкции станка M&R SideWinder 6/4:

Главный вал ручной шелкографической карусели M&R Sidewinder диаметром 76,2 мм выточен из упрочненной стали, на прецизионных станках с цифровым управлением с последующим полированием. Все системы роторов жестко фиксируются в мощных подшипниках качения Timken. Подшипники обладают повышенной выносливостью и могут воспринимать значительные динамические нагрузки в процессе непрерывной многочасовой шелкотрафаретной печати.

Тонкопрофильные рабочие столы изготавливаются из алюминиевого сплава и покрываются слоем специальной термо- и износостойкой резины. Алюминиевый сплав придает рабочим столам необходимую прочность и легкость, а резиновое покрытие играет роль демпфера и защиты.

Система выравнивания по трем точкам позволяет выполнять точное позиционирование рабочих столов, а механизмы крепления обеспечивают быструю и легкую установку столов с их надежной фиксацией. Столы совместимы со всеми прочими моделями текстильного оборудования M&R.

Высокую точность совмещения красок, обеспечивает запатентованная система микрометрических механизмов, с возможностью двойной регулировки технологического зазора. Приводка выполняется перемещением печатных форм по восьми направлениям. Для точного позиционирования и стабильной фиксации положения формы в процессе печати, используется система из V—образного уловителя и двух стальных центрирующих подшипников.

Быстрая установка и надежная фиксация печатной формы в держателе выполняется фронтальными механическими зажимами. Регулируемое мощными пружинами усилие подъема и опускания держателя обеспечивает легкую и удобную работу с различными типами и размерами печатных форм.
