Гравировально-фрезерная машина Roland MDX-540SA

Артикул: 120-019316
Гравировально-фрезерная машина Roland MDX-540SA Гравировально-фрезерная машина Roland MDX-540SA
Гравировально-фрезерная машина Roland MDX-540SA
Гравировально-фрезерная машина Roland MDX-540SA Гравировально-фрезерная машина Roland MDX-540SA
Нет в наличии
Товар снят с производства

Характеристики

  • Мощность шпинделя ?
    400 Вт
  • Рабочая область, X ?
    500 мм
  • Рабочая область, Y ?
    400 мм
  • Частота вращения шпинделя, до ?
    12000 об/мин
  • Гравировка кольца ?
    да
  • Гравировка цилиндра ?
    да
  • Рабочий стол, X
    550 мм
  • Рабочий стол, Y
    420 мм
  • Рабочая область, Z
    155 мм
  • Повторяемость
    ±0.02 мм
  • Максимальный вес заготовки
    20 кг
  • Механическое разрешение
    0.001 мм
  • Скорость вращения
    400-12000 об/мин; 400-3000 об/мин
  • Интерфейс
    USB
  • Длина
    765 мм
  • Ширина
    995 мм
  • Высота
    858 мм
  • Вес
    102 кг

Описание

Гравировально-фрезерная машина Roland MDX-540SA для 3D и 4D фрезерования и гравировки

MODELA PRO II MDX-540SA ультрапрецизионная машина, созданная на базе MDX-540, обладающая теми же функциями, но более высокой точностью за счет использования более мощных приводов и прецизионных шарико-винтовых пар.

MDX-540SA может поставляться в различных комплектациях, так например на станок может быть установлена автоматическая смена инструмента и поворотная ось, что позволяет выполнять в автоматическом режиме даже четырехосевую обработку.

Особенности гравировально-фрезерной машины Roland MDX-540SA:

  • Высокая точность и качество поверхности
  • Выбор высокоскоростного или высокомоментного режима работы шпинделя с частотой вращения от 400 до 12.000 об/мин
  • Дополнительная установка автоматической смены инструмента на четыре инструмента
  • Дополнительная установка поворотной оси
  • Мощное программное обеспечение Roland SRP Player в комплекте
  • Возможность обрабатывать широкий спектр материалов от дерева и пластика, до таких цветных металлов, как алюминий, медь, латунь и т.д.
  • Доступная цена
  • Два варианта комплектации:
    • MDX-540S — прецизионная модель с прецизионным шпинделем ZS-540TY
    • MDX-540SА — прецизионная модель с установленной автоматической сменой инструмента ZAT-540

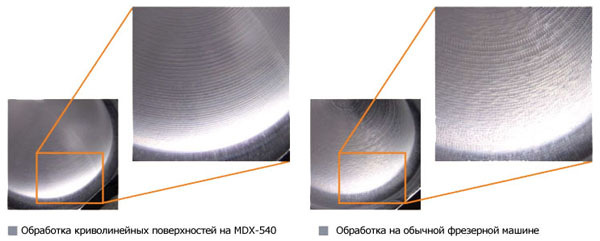

Скорость и точность

Гравировально-фрезерная машина Roland MDX-540SA разработана с учетом высоких требований к надежности, точности и скоростной обработке кривых. Все узлы станка были модернизированы и улучшены по сравнению с предыдущими моделями. Чтобы поддерживать высокую скорость перемещения, сохраняя при этом высокую точность, в MDX-540S применяется технология FFP (Feed Forward Processing), предсказывающая дальнейшее перемещение инструмента. Цифровые бесщеточные серводвигатели переменного тока по X, Y и Z — осям, обеспечивающие высокую скорость и высокий крутящий момент, необходимые для гладкого и устойчивого фрезерования. Срок службы таких двигателей 20.000 часов без какого-либо технического обслуживания.

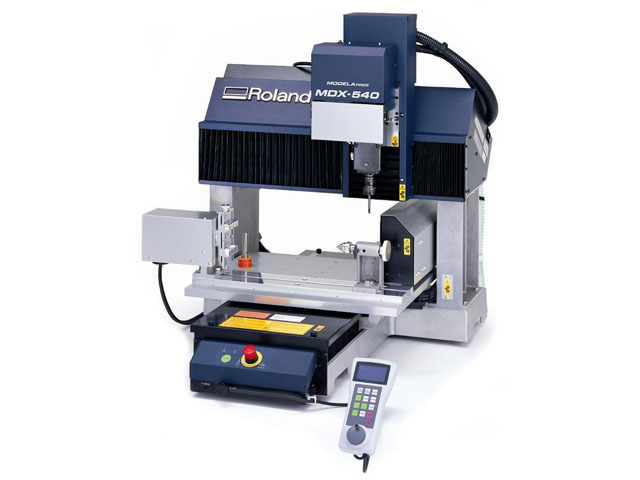

Поворотная ось

Опционально на Roland MDX-540SA может быть установлена поворотная ось, что значительно расширяет возможности станка, позволяя использовать поворотную ось как индексную головку, так и выполнять непосредственно полноценную четырех осевую обработку. Поворотная ось идеально подходит для изготовления мастер моделей, прототипов и конечных изделий из пластиков, воска, дерева, модельных и других нетяжелых материалов. В механизме поворотной оси предусмотрена стабилизация углового положения, что дает повышенную точность и меньшие допуски.

Автоматическая смена инструмента

Опционально на гравировально-фрезерной машине Roland MDX-540SA установлена автоматическая смена инструмента, благодаря ей станок может менять до четырех инструментов и полностью выполнять в автоматическом режиме обработку от черновых до чистовых операций. Система автоматической смены инструмента поставляется вместе с прецизионным шпинделем. Также на MDX-540SA допускается совместное использование поворотной оси и автоматической смены инструмента.

Удобство использования

Удобный выносной пульт управления и экранная компьютерная панель позволят вам легко установить начальные точки обработки, а также менять подачу и частоту вращения шпинделя в процессе обработки. Для удобства пользования MDX-540S оснащен датчиком нуля по оси Z, что значительно упрощает смену инструмента. Помимо станочного пульта управления, те же настройки могут задаваться с экранной панели управления вынесенной на компьютер.

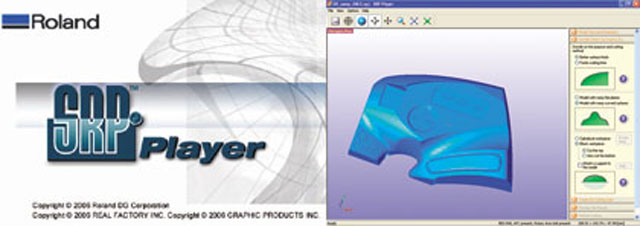

Программное обеспечение

Roland MDX-540SA поставляется в комплекте с мощным программным обеспечением Roland SRP Player. SRP Player позволяет импортировать DXF, STL, IGES, форматы, выполнять масштабирование, задавать инструмент, выбирать стратегии и области обработки, а также автоматически рассчитывать траектории движения инструмента. Для начинающих пользователей предусмотрен вариант, где все настройки и режимы обработки задаются автоматически, пользователю необходимо лишь открыть 3D модель, выбрать материал заготовки и требуемое качество обработки. Благодаря открытой архитектуре, и совместимости с промышленным стандартом NC-кодов, MDX-540S может работать не только с поставляемым программным обеспечением, но и с любыми профессиональными CAM-программами.

Высокая детализация

Особенностью гравировально-фрезерной машины Roland MDX-540SA является большая рабочая зона размером 500×400 мм. Диапазон изменения скорости вращения шпинделя от 400 до 12000 об/мин, большая величина хода по оси Z равная 155 мм и высокое механическое и программное разрешение 0,001 мм/шаг — все это позволяет быстро изготавливать на MDX-540S прототипы, детали, матрицы с поразительной точностью.

Широкие возможности

MDX-540SA дает возможность инженерам и разработчикам быстро и без особых затрат превратить замыслы в трехмерные прототипы, избавившись при этом от размещения дорогостоящих заказов на стороне. Модели, на изготовление которых у стороннего подрядчика может уйти несколько дней, теперь можно изготовить самостоятельно в течение нескольких часов. При доведении идей до совершенства, можно раз за разом изготавливать из разных материалов образцы, что представляется очень удобным при разработке изделий. И самое главное — теперь все идеи не выносятся за пределы фирмы разработчика и остаются конфиденциальными.

С Roland MDX-540SA вы сможете получать не только готовые изделия и мастер модели, но и штампы, клише, литьевые и прессформы.

Высокий уровень безопасности

Безопасность — это важная отличительная черта гравировально-фрезерной машины Roland MDX-540SA, для которого стандартными являются:
  • Большой и удобно расположенный выключатель экстренной остановки для мгновенного отключения машины.
  • Блокировка шпинделя, которая не позволяет работать при открытой защитной дверце шпинделя.
  • Поставляемый дополнительно защитный кожух, перекрывает доступ к рабочей области во время фрезерования, а также уменьшает шум и не дает разлетаться стружке и пыли.

Высокая производительность

Для экономии времени и удобства MDX-540S обладает такими особенностями, как:

Регулятор частоты вращения шпинделя и подачи, который позволяет изменять частоту вращения и подачу в процессе фрезерования, без остановки обработки. Что упрощает процесс подбора режимов обработки.

Индикатор нагрузки шпинделя — позволяет отслеживать текущую нагрузку на шпиндель и не допускать его перегрузки.

Индикатор времени наработки шпинделя, с помощью которого можно судить о его износе. Пользователь может легко понять насколько изношен шпиндель и заблаговременно его заменить, чтобы всегда получать соответствующие стандарту высококачественные готовые изделия.

Дополнительные параметры

  • Закрепление инструмента: цанговое, макс. диаметр 10 мм
  • Язык управления: RML-1 и NC-code
  • Энергопотребление: AC 220-240 В / ±10%, 50/60 Гц
  • Потребляемая мощность: ~700 Вт
  • Уровень шума: при перемещении (без резки): 65 дБ или менее, в режиме ожидания 40дБ или менее (в соответствии с ISO 7779)
  • Рабочая температура: 5-40°С
  • Рабочая влажность: 35-80% (без конденсата)

Серия MODELA PRO II

На станках серии MODELA PRO II вы можете быстро и качественно обрабатывать различные изделия с высокой точностью непосредственно в вашем офисе. Фрезерные машины серии MODELA PRO II обрабатывают широкий спектр материалов включая воски, дерево, пластики и цветные металлы такие как алюминий, латунь, магний, медь и т.д. А с установленной поворотной осью и автоматической сменой инструмента вы сможете выполнять полноценную четырехосевую обработку в
автоматическом режиме.

Сейчас серия MODELA PRO II включает в себя четыре модели:
  • MDX-540 — стандартная модель
  • MDX-540A — стандартная модель с автоматической сменой инструмента (АСИ)
  • MDX-540S — прецизионная модель
  • MDX-540SA — прецизионная модель с автоматической сменой инструмента (АСИ)

Все станки серии MODELA PRO II поставляются в комплекте с мощной CAM-программой Roland SRP Player.

Особенности модификации «S» станка MDX-540

Станок MDX-540S может поставляться в двух модификациях:
  • MDX-540S — прецизионный станок,
  • MDX-540SA — прецизионный станок с автоматической сменой инструмента (АСИ).
Отличительной особенностью модификации «S» является установка прецизионных шариковинтовых пар по осям XY и более мощных серводвигателей, что повышает точность обработки, плавность работы и качество поверхности.

Шарико-винтовая пара (ШВП) — представляет собой приводной механизм с шариками, работающий в режиме качения. Она предназначена для преобразования вращательного движения в поступательное.

В случае, когда MDX-540 используется для изготовления деталей, требования к точности которых крайне высоки, рекомендуется использование модификации «S». Использование модификации «S» с установленными прецизионными ШВП позволяет значительно повысить такие характеристики точности, как точность позиционирования и точность повторов. А также повысить точность линейных размеров и качество поверхности обрабатываемых деталей.

Использование более точных ШВП позволяет гарантировать:
  • высокую точность позиционирования за счет минимальных зазоров в передачи винт-гайка;
  • плавность и бесшумность работы за счет оптимальной конструкции возвратного канала в гайке;
  • долговечность за счет использование полированных винтов в ШВП;
  • высокую осевую жесткость;
  • надежность;
  • легкие усилия перемещения.
Аксессуары (комплектация):
  • пульт управления;
  • сетевой шнур;
  • сенсор инструмента;
  • шнур сенсора;
  • гайка для цанги;
  • ключ для цанги;
  • ключ гаечный;
  • шестигранники;
  • Roland Software Package CD-ROM;
  • SRP Player CD-ROM;
  • руководства пользователя.
