3D сканер Breuckmann stereoSCAN3D

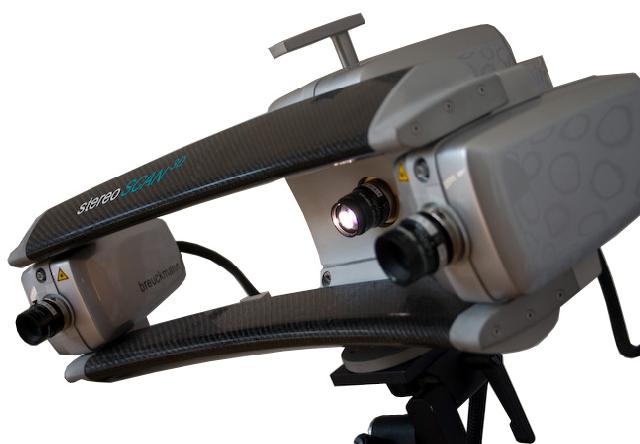

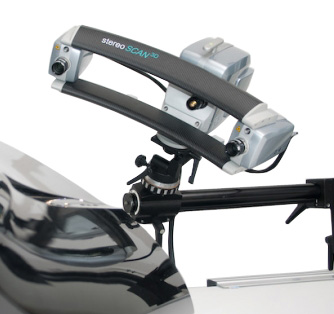

Измерительная система для самых высоких требований stereoSCAN3D состоит из полностью интегрированной комбинации запатентованного устройства проецирования MPT и двух цифровых камер, которые располагаются ассиметрично с обеих сторон проектора. Подобная конфигурация позволяет достичь наивысшего качества благодаря гибкости и точности.

Гибкость:

Благодаря ассиметричному расположению камер в систему заложены различные варианты углов триангуляции (10°, 20° и 30°). Данным способом возможно сканировать те области, доступ к которым ранее был затруднен. Легкая смена объективов обеспечивает быструю настройку на различные зоны сканирования. Модули камер могут быть быстро и легко закреплены в различных местах на сенсорной базе. С подобной гибкостью даже небольшие измерительные зоны могут быть реализованы без замены сенсорной базы.

Точность:

Две цифровые камеры с матрицами в 1,4 миллиона пикселей (опция: 6 мега пикселей) гарантируют самую высокую разрешающую способность и прецизионную точность.

Углепластиковая структура основы сканера обеспечивает оптимальную механическую и термическую стабильность сенсора. Программное обеспечение предоставляет различные интеллектуальные процедуры обработки данных на основе критериев качества, результатом чего является максимальная степень достоверности. Благодаря быстрому времени съемки (около 1 секунды) влияние негативных воздействий внешней среды сведены к минимуму. Высокоточный процесс калибровки устройства занимает у пользователя считанные минуты. Система сертифицирована по стандарту VDI/VDE 2634.

Диапазон измерений:

Благодаря смене линз и легкому перепозиционированию модулей камер от внутреннего до внешнего положений реализуется невероятно большой спектр областей сканирования: от 75 до 750 мм. Простая процедура калибровки и лазерные указатели облегчают процесс подстройки. Теперь на одной сенсорной базе можно реализовать 6 стандартных областей сканирования.

Дополнительные опции

Камеры высокого разрешения: 2 камеры с 6,6 Мп (3000×2208 пикселей)
Управляющий компьютер: Ноутбук
Дополнительное ПО: 3D-EdgeDetection, 3D-Inspect
