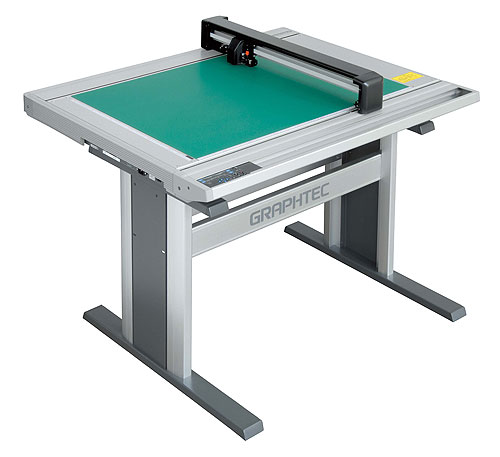

Режущий плоттер Graphtec FC4500-50

Артикул: 113-036798

Доставка от 400 руб.
Характеристики
  • Ширина материала 500 мм
  • Давление на нож (макс.) 600 гр
  • Тип двигателя Серводвигатель
  • Оптическое позиционирование  нет
  • Ширина резки 430 мм
  • Скорость резки 10 до 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750 (макс) мм/сек
  • Механическое разрешение 0,005 мм
  • Программное разрешение GP-GL™: 0.1/0.05/0.025/0.01 мм; HP-GL®: 0.025 мм
  • Точность повторения В пределах 0.1 мм (Учитывается специфика материала)
  • Интерфейс RS-232C последовательный и Centronics параллельный (автоматическое распознавание интерфейса)
  • Панель дисплея 20 символов х 2 ряда
  • Точность перемещения В пределах +/- 0.2% от пройденного расстояния или +/- 0.1 мм и более
  • Температура +10 / +35 °C
  • Влажность 35-75%
  • Емкость буфера памяти 2 МБ
  • Набор команд GP-GL™ и HP-GL® эмуляция (выбирается)
  • Требования к электросети 100 - 120В, 50/60 Гц; 220 - 240 В, 50 Гц
  • Габариты 857 x 780 x 200 мм
  • Функция повторной резки да
  • Функция копирования да
  • Резка бумаги да
  • Напольный стенд Есть
  • Вес без стенда 19 кг
Описание

Модель FC4500-50: рабочее поле: 590×430 мм (электростатический стол);
Планшетные режущие плоттеры имеют широкую область применения в различных областях промышленности, производстве рекламной и сувенирной продукции. Максимальная скорость резки 750 мм/сек. обеспечивает высокую производительность. Большой выбор инструментов для различных материалов обеспечивает универсальность.

Высокоточная контурная резка, частичная прорезка, перфорирование, черчение.

Плоттер идеален для малосерийного производства или производства прототипов.

Система оптического позиционирования ARMS позволяет осуществлять резку по напечатанному

Оснащенный системой ARMS (Advanced Registration Mark Sensing system) — Система оптического позиционирования, плоттер Graphtec FC4500 позволяет производить небольшие тиражи стикеров и этикеток, прототипы коробок и POS материалов. Использование программы Cutting Master 2 значительно облегчает выполнение этих задач.

Максимальное давление ножа 600 грамм позволяет резать такие материалы как PET пленка, полиамид, жесткая бумага, картон, микрогофрокартон и пр. материалы недоступные для резки на рулонных плоттерах.

Расширенные функции для более высокой производительности

Функция повторной резки

Эта функция позволяет прорезать плотные материалы за несколько проходов, если недостаточно одного.

Простая функция биговки

Простая функция биговки, для создания линии сгиба на картоне и гофрокартоне. Линия сгиба может быть одинарной, двойной и тройной. При биговании двойной или тройной линии сгиба, интервал между линиями может быть задан. При необходимости можно задать повторную биговку для каждой линии сгиба.

Как определить число линий сгиба при биговке

  • Одинарная линий: Бумага / тонкий кртон 0.1 мм толщиной;
  • Двойная линия: Картон (Paperboard) 0.1 к 0.5 мм толщиной;
  • Тройная линия: Твердый картон 0.3 к 0.5 мм толщиной.

Резка / биговка обратной стороны

Прорезать и биговать можно точно в нужном месте с обеих строн материала используя привязочные метки.

Тангенциальная эмуляция

Фирменная функция компании Graphtec — тангенциальная эмуляция обеспечивает точную и чистую резку и правильную форму углов даже на толстых материалах.

Продвинутая функция оптического позиционирования — Advanced Registration Mark Sensing system (ARMS)

Новая автоматическая система распознования типографических меток с регулируемой чувствительностью - используется впервые в режущих плоттерах этого класса.

Чувствительность датчика может быть настроена для резки разных типов изображений и материалов, а именно позволяет настроить цвет метки и материала для конкретного случая.
*Другие комбинации цветов могут не быть распознаны оптическим датчиком.

Компенcация положения каждой отдельной области резки

Промежуточные регистрационные метки в направлении Оси X позволяют корректировать положение каждой отдельной области с четырьми метками. Это позволяет обеспечить точную резку даже в случае к-л отклонений в процессе печати.

Автоматическая регистрация меток

Первая регистрационная метка фиксируется (обнаруживается) автоматически, избавляя пользователя от необходимости двигать коретку к регистрационной метке вручную. Если регистрационные метки не найдены при первой попытке, они автоматически будут обнаружены при повторной попытке, такой автоматизированный метод значительно экономит время.

Четыре регистрационные метки (с двумя осями отклонения)

Система регистрационных меток с четырьмя точками и корректировкой по осям X,Y обеспечивает высокую точность вырезания предварительно напечатанного изображения корректируя неровности его закрепления на столе и искажения при печати.

Непрерывное поточное позиционирование

Для резки больших объемов данных удобно применять поточное позиционирование, когда однотипные макеты с метками позиционирования режутся непрерывно, с высокой точностью.

Поддержка оптического позиционирования

Для управления резкой по напечатанному путем оптического позиционирования в комплекте с режущими плоттерами Graphtec этой серии поставляется программа Cutting Master 2.

Cutting Master 2

Это плагин для графических редакторов, позволяющий работать с плоттерами Graphtec напрямую из Adobe Illustrator или CorelDraw.

Главные особенности

  • Функция предварительного просмотра задания
  • Функции Центрирования, поворота, зеркального отображения для быстрого позиционирования
  • Функция автоматического контура для шрифтов
  • Произведенный слоем / цвет
  • Автосварка для того, чтобы связать тот же самый цвет форм
  • Контроль функции оптического позиционирования
  • Совместимые операционные системы: Windows Vista / XP / 2000, Mac OSX 10.2 — 10.5
  • Совместимое Программное обеспечение: Adobe Illustrator, CorelDRAW
  • Конфигурация: Планшетный
  • Эффективная область резки: 590 мм x 430 мм
  • Способ крепления материала: Электростатический /Самоклеящийся лист
  • Перпендикулярность: в пределах 0,3 мм / 430 мм
  • Количество ножей/перьев: два (один нож и одно перо)/ один (биговка)
  • Виды ножей и перьев: Нож: легированная сталь Перо: водная основа, масляная основа (Изготавливая пробный образец, используйте перо на водной основе)
  • Тип материала: Материал (самоклеящийся, флуоресцентный и светоотражающий винил) Жесткая бумага/картон (для трафаретов и т.д.) толщиной до 0,5 мм (Используйте нож CB15U или CB15U-K30) Пенокартон толщиной до 0,8 мм (Используйте нож CB15U-K30) Каучук для пескоструйной обработки толщиной до 1,5 мм (Используйте нож CB15U-K30) Плотный светоотражающмй материал (Используйте нож CB15UA)
