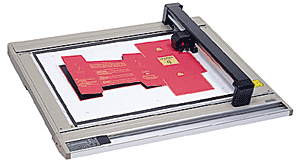

Режущий плоттер Graphtec FC4200-50

Серия FC4200 планшетных режущих плоттеров для сложных материалов работают с особой точностью. Давление до 600 гр дают возможность резать толстые и твердые материалы, которые невозможно порезать рулонными режущими плоттерами.

Традиционными областями применения планшетных плоттеров является производство упаковки, различного рода прототипов, выкроек и шаблонов из твердых и вязких материалов. Оптический датчик для позиционирования входит в стандартную комплектацию.

Регистрация приводных меток (позиционирование)

Датчик оптического позиционирования входит в стандартную комплектацию режущих плоттеров (каттеров) FC4200. Оптический датчик обнаруживает и регистрирует метки, напечатанные рядом с изображением, для автоматического выравнивания изображения относительно внутренней системы координат, делая при этом компенсацию на деформацию материала. Это функция, разработанная специалистами компании Graphtec, позволяет сначала отпечатать изображение на самоклеющейся бумаге или пленке любым способом печати (офсет, цифра, шелкография, струйная печать и др.), а затем вырезать отпечатанное изображение по контуру.

Оригинальный алгоритм тангенциального контроля.

Все модели режущих плоттеров Graphtec серии FC4200 способны эмулировать процесс тангенциальной резки, сочетая точный контроль за вращением ножа с большой глубиной резки. Давление ножа регулируется до 600 гр., позволяя резать материал от каландрированного винила до светоотражающей пленки. Скорость свободного перемещения ножа от одной координаты к другой может быть определена отдельно от установленной скорости резки, что гарантирует минимальные затраты времени на резку с сохранением максимального качества. Уникальная опция режущего плоттера — регулировка ускорения позволяет добиться максимального качества при работе.

Оборудование предназначено для резки следующих материалов

• Толстые материалы (благодаря функции давление 600 грамм):
• Резист для пескоструйной обработки камня
• Толстый картон для прототипов и CAD применений
• Шаблоны для переноса изображений краской-спреем

Материалы, которые не может порезать протяжной режущий плоттер

• Пленка без подложки
• Светоотражающая пленка
• Мягкий, хрупкий и толстый материал
• Резист для пескоструйки
• Маленькие куски пленки, картона, пластика
