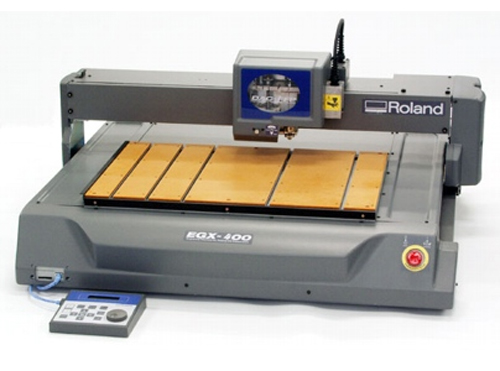

Гравировально-фрезерная машина Roland Benchtop EGX-400

Гравировально-фрезерная машина Roland EGX 400 для изготовления высокоточных типографских штампов для тиснения и конгрева

Оборудование применяется при изготовлении гравировки на именных табличках, бирках, медальонах, трехмерных надписях, приборных панелях, печатных плат и многого другого. Аппарат имеет высокую скорость и точность и оснащен технологией Feed Forward Processing (FFP), которая предсказывает перемещение инструмента. Компания Roland oбъединил технологию FFP с ременными приводами и цифровыми бесщеточными серводвигателями переменного тока по осям X, Y и Z что позволяет сохранять точность даже при высоких скоростях гравировки.

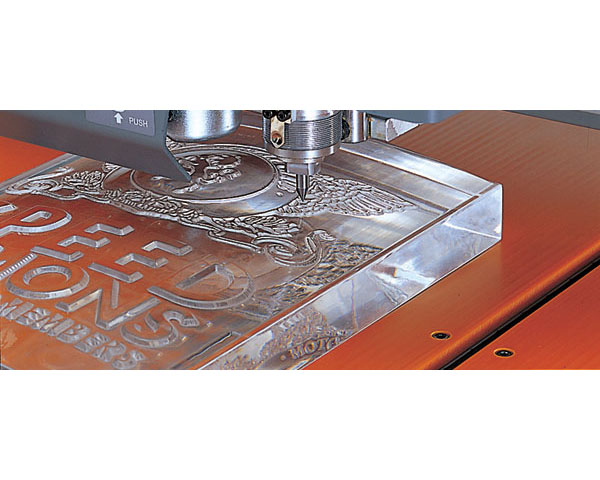

Гравировальный станок Roland EGX 400 оснащен электронным носиком, позволяющим гравировать по искривленным поверхностям. При его использовании инструмент носик ходит по поверхности материала, а инструмент выставлен на глубину гравировки. Это позволяет использовать станок для гравировки, как различных сувенирных изделий, так и для гравировки промышленных панелей, которые редко бывают идеально плоскими.

Широкий спектр материалов

EGX PRO позволяет гравировать широкий спектр материалов, включая пластмассу, оргстекло и такие цветные металлы как — медь, алюминий, латунь, магний и др. Что позволяет использовать станки для различных задач, от гравировки до изготовления штампов, клише и небольших форм.

Крепление заготовок

Станки оборудованы столом с Т-образными пазами и струбцинами для крепления заготовок. При необходимости стол может быть легко снять, под столом находится сквозное отверстие, что максимально удобно при гравировки заготовок большой высоты. Также, при гравировке протяженных объектов, на станке предусмотрен просвет по оси X, что позволяет гравировать на объектах практически любой длины.

Благодаря тому, что пульт управления расположен отдельно от машины, позволяя запускать и останавливать гравировку на расстоянии от машины, обеспечена безопасность и удобство работы. Контроллер ввода/вывода позволяет подключать последовательно несколько EGX PRO для создания поточной линии гравировки.

Совместимость

Машина Roland EGX 400 позволяет гравировать широкий спектр материалов, включая пластмассу, оргстекло и даже цветные металлы, такие как медь и алюминий.

Программное обеспечение

EGX PRO поставляется с полным набором программного обеспечения для гравировки. Перед началом обработки программа Virtual MODELA моделирует конечный вид изделия. Программа Dr Engrave необходима для высококачественной гравировки, в том числе с использованием шрифтов True Type. Программа 3D Engrave необходима для создания трехмерных рельефов. Дополнительно поставляется встраиваемый модуль EZ Engrave включающий специальные шрифты ADA Design и варианты текстурных заливок. Все программное обеспечение совместимо с WindowsТM 98/Me/2000/XP/Vista/7.

Особенности

• Доступная цена
• Цифровые высокоточные бесщеточные серводвигатели переменного тока по всем осям
• Шпиндель 30'000 об/мин с повышенным крутящим моментом и уменьшенной вибрацией
• 2D и 3D гравировка
• Автоматическое определение поверхности
• Буфер данных для повторной гравировки 2 Мб
• Возможность создания поточной линии из нескольких машин
• Программное обеспечение в комплекте

Дополнительные характеристики

• Доступная толщина материала: 40 мм
• XYZ двигатели: Серводвигатель переменного тока (с поддержкой DAC-FFP)
• Скорость подачи: 0.5 мм/с , 1~100 мм/с по осям XY, 0.5 мм/с, 1~50 мм/с по оси Z
• Ускорение: 0.1 G , 0.05 G
• Программное разрешение: 0.01 мм/шаг
• Механическое разрешение: 0.003 мм/шаг по осям XY, 0.0025 мм/шаг по оси Z
• Двигатель шпинделя: Беcщеточный двигатель постоянного тока
• Держатель инструмента: Зажимные цанги
• Точность позиционирования: ± 0.1 % от перемещения, или ± 0.1 мм, каким бы не было перемещение (при отсутствии нагрузки)
• Точность повторения 0.05 мм
• Дисплей: Жидкокристалический дисплей (с подсветкой)
• Клавиши управления :MENU, ENTER / PAUSE, SPINDLE, XYZ ORIGIN SET, XYZ Cursor, FAST FEED, COPY , Dial
• Интерфейс: Parallel (стандарт Centoronics), Serial (стандарт RS-232C), External connector 1, External connector 2
• Энергопитание: 100, 117, 230, 240 В± 10%
• Энергопотребление: 350 ВA

• Условия эксплуатации:
• Температура: 5° - 40° C
• Влажность: от 35 до 80% (без конденсата)

• Комплектация: Панель управления, кабель панели управления, сетевой кабель, насадка регулятор глубины, цанга (4.36 мм), струбцины, гаечный ключ (17 мм, 10 мм), шестигранный ключ, шестигранная отвертка, CD-ROM с комплектом программного обеспечения Roland, инструкция пользователя
