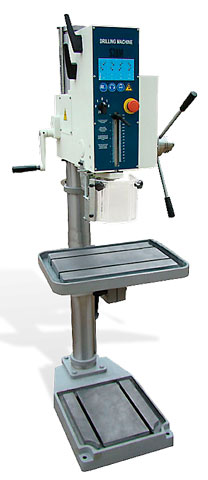

Вертикальный сверлильный станок MetalMaster DVM-28

Вертикальный сверлильный станок MetalMaster DVM-28 имеет ход шпинделя 135 мм и максимальный диаметр сверления 28 мм. Станок применяется для сверления глухих и сквозных конических и цилиндрических отверстий, для снятия фасок, развертывания, нарезания резьбы, зенковки, рассверливания и расточки. Станок имеет вид массивной конструкции с головкой для сверления и панелью управления, колонной большого диаметра с толстыми стенками, столом с крепежными пазами в форме Т, литым основанием и зубчатым механизмом для перемещения стола и сверлильной головки.

Особенности вертикального сверлильного станка MetalMaster DVM-28

Закаленный шлифованный шпиндель на подшипниках высокой точности укрыт щитком для защиты. Крутящий момент передается посредством редуктора на шестеренках. Скорости переключаются ручками на головке сверления. Панель управления оснащена специальной таблицей соответствия положения ручки и скорости.

Вращение шпинделя может менять направление при переключении с панели управления. Там же находится регулируемый упор глубины сверления. Головка перемещается по колонне зубчатой передачей вручную.

На станке предусмотрена возможность подачи шпинделя к обрабатываемой детали. Подача происходит при вращении ручки на головке или при помощи электродвигателя в автоматическом режиме. Автоматическая подача переключается на самой ручке. Сбоку от головки находится регулятор для установки скорости шпинделя и его подачи.

На станке предусмотрено выталкивание патрона. Предохранительная скоба отводится в сторону, а шпиндель поднимается вверх до упора.

Обрабатываемая деталь закрепляется на станке при помощи литого прямоугольного стола с параллельными пазами. Зубчатый механизм передвигает стол вдоль колонны опоры. Рабочий стол может поворачиваться вокруг вертикальной оси колонны. При работе с заготовками больших размеров стол отводят в сторону и закрепляют детали на опорной плите в виде прямоугольного стола с пазами в форме Т.
