Ручная система сигнализации ЧК-10


Назначение: система сигнализации «Человек в камере» позволяет человеку, оказавшемуся запертым в служебном помещении, сообщить об этом дежурному персоналу (оператору) объекта (диспетчерская, операторская, проходная) нажатием тревожной кнопки. Система позволяет реализовать требования п.п. 7.5; 7.6 ПБ 09-595-03 (правила безопасности аммиачных холодильных установок)
20 060 Р
 В наличии
+7 Купить в 1 клик
Доставка от 400 руб.
Описание

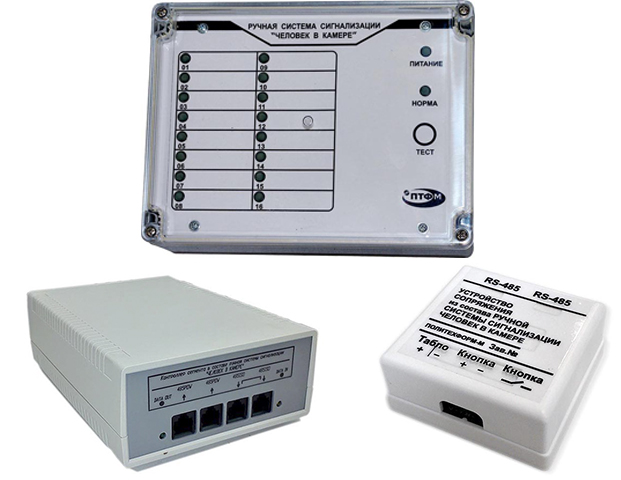

Состав ручной системы сигнализации ЧК-10:

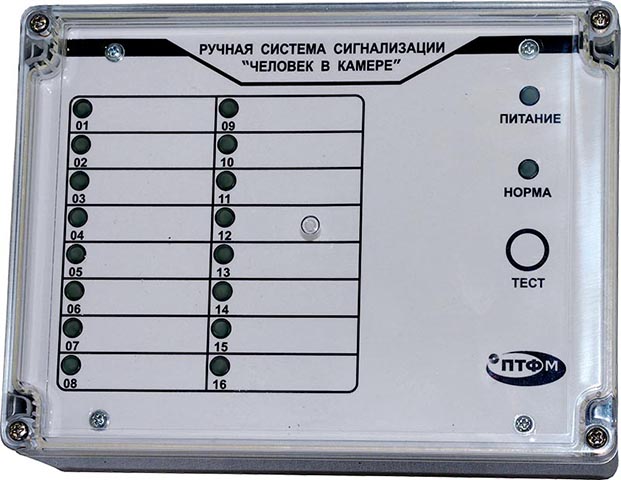

pult.jpg Пульт ЧК-10 ГКПС66.01.00.000

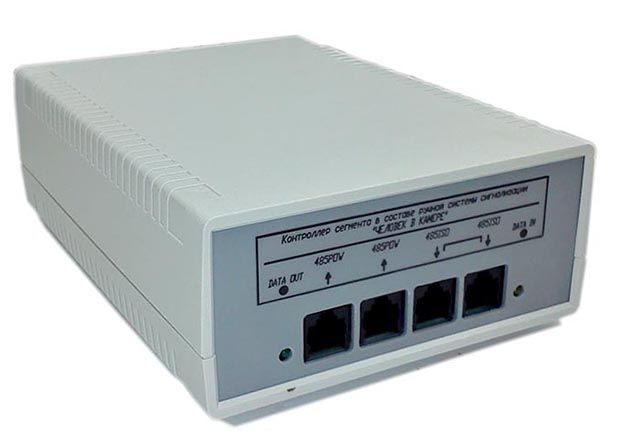

ks.jpg Контроллер сегмента ЧК-10 ГКПС66.02.00.000

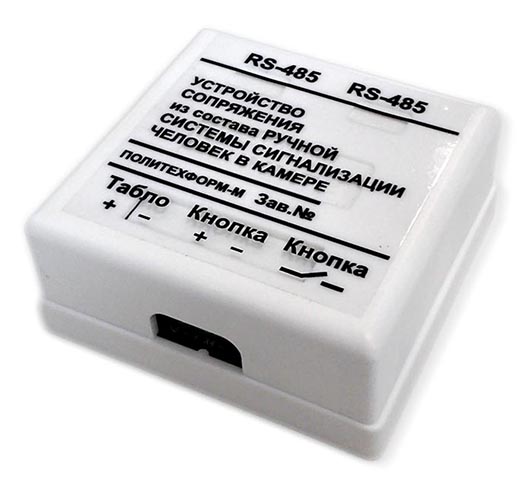

uso.jpg Устройство сопряжения ЧК-10 ГКПС66.03.00.000

Область применения

  • запираемые снаружи помещения с угрозой жизни и здоровью человека:
    1. холодильные установки;
    2. бункеры, подвалы, склады и т.п.;
  • аварийная сигнализация:
    1. опасные производственные участки;
    2. охраняемые объекты;
    3. места предотвращения утечек, затопления, пожара и т.п.;
  • социально значимые объекты:
    1. больницы;
    2. школы и т.п..

Особенности ручной системы сигнализации ЧК-10:

  • пульт оператора содержит источник (+/-24В) для питания базового сегмента контроля и внутренних цепей: контроллера, выходного интерфейса, светодиодной и звуковой сигнализации;
  • контролер сегмента содержит источник (+/-24В) для питания дополнительного сегмента контроля и внутренних цепей: входного гальванически развязанного и выходного интерфейсов;
  • контроллер УСО имеет клеммы для подсоединения тревожной кнопки и светового табло «Человек в камере»;
  • кабель связи (UTP5) содержит цифровые (информационные) и аналоговые (питание +/-24В) линии;
  • способ подключения дополнительных контроллеров сегментов может быть произвольным, например, все их интерфейсные входы можно подключить к выходу пульта оператора на общую шину, либо подключить вход следующего контроллера сегмента к концу линии текущего сегмента;
  • ручная адресная система сигнализации «Человек в камере» (ЧК-10) имеет режим самодиагностики:
    1. отсутствие связи пульта оператора и УСО переводит соответствующий светодиод адресной сигнализации в прерывистый режим работы;
    2. отсутствие связи пульта оператора с дополнительным сегментом контроля переводит линейку из соответствующих светодиодов в прерывистый режим работы.

Технические характеристики


Характеристики Значения
Принцип действия адресуемый последовательный опрос состояния тревожной кнопки
Тип сигнализации звуковая и световая
Время срабатывания сигнализации, с не более 5
Число объектов контроля, шт. от 16 в одном сегменте сети до 256 с дополнительными контроллерами сегментов
Линия связи и питания +24В «пульт-объект контроля» проводная, кабель UTP5
Максимальное расстояние между информационным пультом (или контроллером сегмента) и объектом контроля, м 500*
Рабочий диапазон температур окружающей среды, °С: от −40 до +60
Максимальный ток объекта контроля, мА 40
Питание от однофазной сети переменного тока, В/Гц 220 / 50
Потребляемая мощность, Вт, не более 15
Габаритные размеры, мм:
— пульта оператора на 96 объектов контроля 300×230×120
— пульта оператора на 16 объектов контроля 200×150×75,5
— контроллера сегмента 190×130×60
— контроллера УСО 60×60×25

* Максимальная длина сегмента сети зависит от тока потребления точки контроля и от количества этих точек. Эти параметры определяют падение напряжения в линии питания, которое в свою очередь, и ограничивает длину линии.

Срок поставки оборудования до одного месяца.
