Детектор-сигнализатор моногаза ДМГ-К

Артикул: 136-103461
Назначение: детектор моногаза ДМГ-К предназначен для контроля концентрации кислорода (O2) в воздухе контролируемых зон с подачей звуковой и световой сигнализации, формированием управляющих сигналов при превышении газом заданных пороговых значений концентрации.
7 788 Р
 В наличии
+7 Купить в 1 клик
Доставка от 400 руб.
Описание

Детектор «ДМГ-К» предназначен для:

  • непрерывного автоматического контроля превышения пороговых значений концентрации кислорода в воздухе контролируемых зон;
  • выдачи прерывистого светового и звукового сигнала тревоги при превышении значения концентрации кислорода в контролируемой зоне первого порогового значения — 19.5 % об (порог предупреждения);
  • выдачи непрерывных светового и звукового сигналов тревоги при превышении значения концентрации кислорода в контролируемой зоне второго порогового значения — 18 % об (порог аварийный);
  • выдачи технологических сигналов типа «сухие» контакты силовых реле для управления внешними исполнительными устройствами.

Основные характеристики


Наименование параметра

Значение

Газ

кислород

1. Сигнальная массовая концентрация:

— порог предупреждения, % об

— порог аварийный, % об


19.5

18

2. Число реле

2

3. Напряжение электропитания сети переменного тока частотой, Г ц

220 В плюс 10 %, минус 15 % 50 ± 1

4. Потребляемая мощность, ВА, не более

4

5. Время прогрева, мин., не более

20

6. Время срабатывания аварийной сигнализации, с, не более

45

7. Диапазон рабочих температур, оС

0...+40

8. Относительная влажность воздуха, %

30... 80 (без конденсата)

9. Светодиодная сигнализация:

— зеленый

— красный

— желтый


— готовность к работе

— тревога

— прогрев или неисправность

10. Звуковая сигнализация:

— прерывистая


— непрерывная


— превышение порога предупреждения / неисправность;


— превышение аварийного порога / неисправность

11. Габариты: ШхВхГ, мм

160×90×50

12. Масса, г, не более

450

13. Параметры выходных технологических сигналов:

— коммутируемое напряжение, В, не более

— коммутируемый ток, А, не более

250

1,5

Устройство и принцип работы

Детектор выполнен в виде стационарного моноблока со встроенной двухэлектродной электрохимической ячейкой в качестве чувствительного элемента (сенсора). Способ детектирования — диффузионный, через отверстие на лицевой панели.

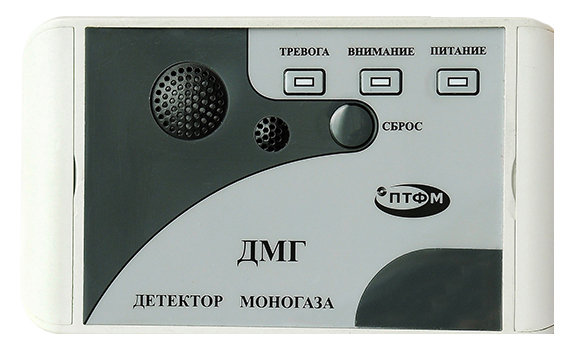

На передней панели детектора расположены: защитный колпачок для сенсора и звукового излучателя, светодиод зеленого свечения индикации напряжения питания («питание»), сигнальный светодиод красного свечения предупредительной или аварийной сигнализации («тревога»), светодиод желтого свечения индикации режима прогрева или неисправности детектора («внимание») и кнопка «сброс» предназначенная для сброса аварийного состояния силовых реле или тестирования отдельных узлов детектора.

Корпус моноблока разборный и состоит из основания с крепежными отверстиями для настенного крепления, паза на задней стенке для подводки внешних электрических цепей и крышки, открывающей доступ к электронной части детектора и крепежу.

Принцип работы детектора основан на непрерывном контроле изменения электрического тока сенсора при изменении концентрации кислорода в контролируемой зоне.

При концентрации кислорода в контролируемой зоне ниже пороговых значений на лицевой панели детектора отображается непрерывное свечение зеленого светодиода «Питание». При однократном нажатии на кнопку «сброс» активируется режим диагностики световой и звуковой сигнализации с периодичностью 1 раз в 2 секунды.

При превышении концентрации кислорода первого (предупредительного) порога на лицевой панели детектора загорается красный светодиод в импульсном режиме, включается прерывистый сигнал звуковой сигнализации, и не более чем через 45 секунд замыкаются «сухие» контакты 8-9 силового реле № 1. При нажатии на кнопку «сброс» отключается звуковая сигнализация с сохранением состояние реле и световой сигнализации.

При превышении концентрации кислорода второго (аварийного) порога на лицевой панели детектора красный светодиод начинает работать в режиме непрерывного свечения, звуковая сигнализация переключается в режим непрерывного звучания и не более чем через 45 секунд замыкаются «сухие» контакты 1-2 реле № 2. При нажатии на кнопку «сброс» отключается звуковая сигнализация с сохранением состояния реле и световой сигнализации.

Срок поставки оборудования до одного месяца.
