Назначение:
Детектор «ГАЗТЕСТ» предназначен:
- для непрерывного автоматического контроля содержания топливных углеводородных газов, а именно: природного газа по ГОСТ 5542-87, сжиженного (метана или пропан-бутановой смеси) по ГОСТ 20448-90, а также других горючих газов и их смесей в воздухе контролируемых помещений индивидуальных потребителей газа;
-
подачи светового сигнала тревоги, а также — выдачи управляющих сигналов параллельной сигнализации для внешней аппаратуры в виде замыкания и размыкания «сухих контактов», если концентрация горючих газов в контролируемом помещении превысит уровень порога сигнализации — 10 % НКПР;
-
подачи световых сигналов при обрыве электрических цепей связи датчика с блоком сигнализации.
Описание средства измерений
|
Наименование параметра или размера
|
Значение
|
|
1. Сигнальная концентрация, % НКПР:
|
10±5
|
|
2. Напряжение питания, В,
|
220 +10% 220-15%
|
|
сети переменного тока частотой, Гц
|
50±1
|
|
3. Потребляемая мощность, ВА, не более
|
12
|
|
4. Время прогрева, мин, не более
|
10
|
|
5. Время реакции сигнализации, с, не более
|
10
|
|
6. Время работы без контроля и регулировки нуля датчиков, месяцев, не менее
|
12
|
|
7. Масса детектора:
|
|
- блока сигнализации, кг, не более
|
0,7
|
|
- датчика, кг, не более
|
0,1
|
|
8. Габариты:
|
|
- блока сигнализации, мм, не более
|
169х200х65
|
|
- датчика, мм, не более
|
102х65х52
|
|
9. Параметры сигнала параллельной сигнализации:
|
|
- напряжение, В, не более
|
220
|
|
- сила тока, А, не более
|
10
|
Детектор является стационарным многоканальным прибором, состоящим из блока сигнализации и датчиков взрывоопасных газов в количестве от одного до четырех.
Чувствительным измерительным элементом датчика является термокаталитический сенсор типа ТКС-1 или ДТК1-3,0.
Контроль концентрации метана, пропан - бутана и прочих горючих газов и паров основан на термохимическом принципе, при котором определяется тепловой эффект сгорания газа на каталитически активной поверхности сенсора. Компенсация влияния окружающей среды достигается применением в конструкции сенсора пассивного сравнительного элемента, включаемого в мостовую измерительную схему. Подача контролируемой среды - конвекционная.
Блок сигнализации содержит элементы питания цепей и усилителей сигнала датчиков, пороговые элементы срабатывания сигнализации (световой и параллельной). Предусмотрены, но в данном исполнении детектора не реализованы, элементы включения звуковой сигнализации.

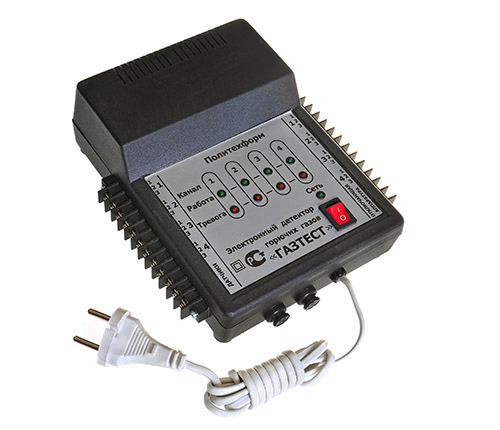

На передней панели блока сигнализации размещены: тумблер включения прибора рядом с сигнальным светодиодом зеленого свече¬ния для индикации включения сети. В каждом из четырех каналов установлены: светодиод зеленого свечения для индикации исправности линии связи датчика с блоком сигнализации, а также - светодиод красного свечения для индикации превышения порога загазованности в канале.
На боковых сторонах блока сигнализации расположены клеммные колодки для внешних соединений: левая колодка - для подключения линий связи с датчиками; правая колодка - для подключений линий связи с устройствами параллельной сигнализации.
Блок сигнализации и датчики устанавливаются вертикально на стене с помощью кронштейнов и ответных скоб, предварительно крепя-щимся к стене двумя шурупами.

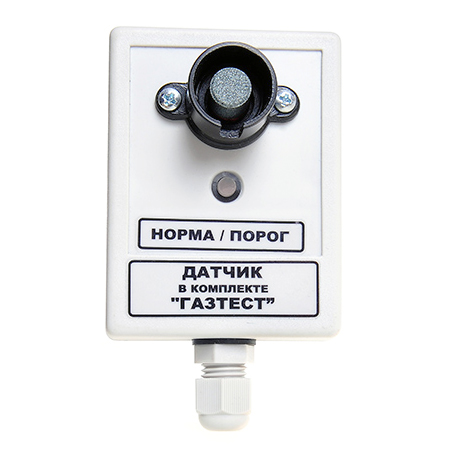

Корпус датчика состоит из двух половинок, соединенных с помощью шурупов, верхней заглушки и крышки, закрывающей доступ к клеммнику для подключения датчика. В датчике установлен двухцветный сигнальный светодиод для индикации режимов работы. Зеленый цвет свечения светодиода - все параметры в норме, желтый цвет - порог загазованности превышен. Подключение соединительной линии к датчику осуществляется через трехконтактную клеммную колодку, а к блоку сигнализации - зажимом лепестка под винт на двенадцатиконтактной клеммной колодке.
