Пульт сигнализатора ПТФМ Сигнал-03К-СОМ

Датчики, приобретаемые дополнительно:

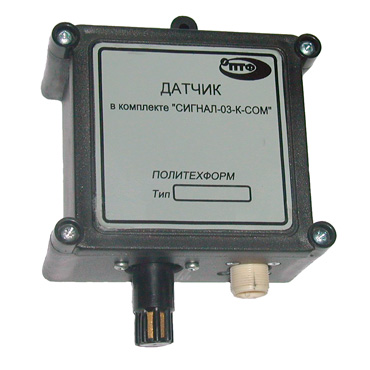

	датчик Д3КМ54 на метан в силуминовом корпусе

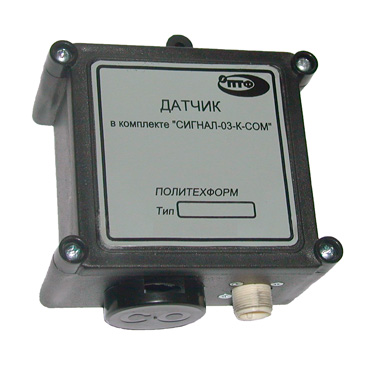

	датчик Д3КСО54 на оксид углерода в силуминовом корпусе

Применение:

Сигнализатор «Сигнал-03К-СОМ» предназначен для непрерывного автоматического контроля содержания топливных углеводородных газов (природного по ГОСТ 5542 и сжиженного по ГОСТ 20448), т.е. метана, пропана, бутана или пропан—бутановой смеси (далее — ВОГ) в воздухе помещений индивидуальных потребителей газа, выдачи светового и звукового сигналов при достижении сигнального уровня концентрации в контролируемом помещении, осуществления управляющего воздействия для отключения подачи газа при возникновении сигнального уровня концентрации горючего компонента (10 % НКПР) с выдачей дублирующей сигнализации, а также для непрерывного автоматического контроля содержания оксида углерода в воздухе помещений котельных, выдачи светового и звукового сигналов при достижении сигнальных уровней концентрации (20 мг/м³ и 100 мг/м³) в контролируемом помещении, осуществления управляющего воздействия с дублирующей сигнализацией.

Описание средства измерений

Пороги сигнализации:
оксид углерода
1-й порог – предупредительный	20 мг/м3
2-й порог – аварийный	100 мг/м3
ВОГ
порог сигнализации	10 % НКПР
способ подачи контролируемой среды	конвекционный
Габаритные размеры сигнализатора, мм, не более:
блока сигнализации	142х134х66
датчика	132х120х70
Масса сигнализатора, кг, не более:
блока сигнализации	0.7
датчика	0.7

 Сигнализатор является стационарным прибором, состоящим из датчиков (1 или 2 шт. в зависимости от заказа) и блока сигнализации.

Контроль концентрации ВОГ основан на термохимическом принципе, при котором определяется тепловой эффект сгорания горючего компонента на каталитически активной поверхности измерительного чувствительного элемента — термохимического сенсора типа ТКС-1 или ДТК1-3,0 за счет измерения изменения электрического сопротивления измерительного чувствительного элемента при нагреве. Компенсация влияния окружающей среды достигается применением в конструкции сенсора пассивного сравнительного элемента, включаемого в мостовую измерительную схему.

Контроль концентрации оксида углерода основан на электрохимическом принципе. В качестве чувствительного элемента применяется сенсор — трехэлектродная электрохимическая ячейка типа МФС-9, установленная в датчике оксида углерода. В блоке сигнализации установлены три силовых реле, которые срабатывают соответственно при превышении порогов 10 % НКПР (по ВОГ), 20 мг/м³ и 100 мг/м³ (по оксиду углерода).

Подача контролируемой среды конвекционная — через отверстия в крышке датчика сигнализатора.

Крепление блока сигнализации на стене осуществляется на скобе ГКПС 17.00.977. Скоба крепится на стене двумя шурупами. Крепление датчиков к стене осуществляется одним или тремя шурупами.

На передней панели блока сигнализации размещены: светодиод зеленого свечения для индикации включения в сеть, светодиоды желтого и красного свечения для индикации срабатывания сигнальных реле при порогах в 20 мг/м³ и 100 мг/м³ по оксиду углерода и красный светодиод сигнального порога 10 % НКПР для ВОГ.

Контакты реле, замыкающиеся и размыкающиеся при достижении порогов сигнализации, выводятся на разъём с маркировкой «ПС», расположенный в правой боковой части блока сигнализации.

На левой боковой поверхности блока сигнализации расположены два отверстия, через которые открывается доступ к регулировочному винту потенциометра установки нуля канала оксида углерода (верхнее отверстие) и к гнезду для контроля аналогового сигнала канала оксида углерода внешним цифровым вольтметром (нижнее отверстие).

На боковых поверхностях БС также установлены: две розетки для подключения датчиков, кнопка отключения звука, два держателя плавких предохранителей, клемма заземления и сетевой кабель с вилкой.

Срок поставки оборудования до одного месяца.
