Пульт сигнализатора ПТФМ Сигнал-03К

Артикул: 136-103451
Назначение: непрерывный автоматический контроль содержания довзрывных концентраций многокомпонентных воздушных смесей, горючих газов и паров (метана, пропана, бутана, природного газа, паров нефтепродуктов) в воздухе помещений индивидуальных потребителей газа и выдача светового, звукового сигналов в виде тревоги, а также управляющего импульса на электромагнитный клапан для отключения подачи газа в случае превышения сигнального уровня концентрации горючего компонента в контролируемом помещении.
3 121 Р
 В наличии
+7 Купить в 1 клик
Доставка от 400 руб.
Описание

Датчики, приобретаемые дополнительно:

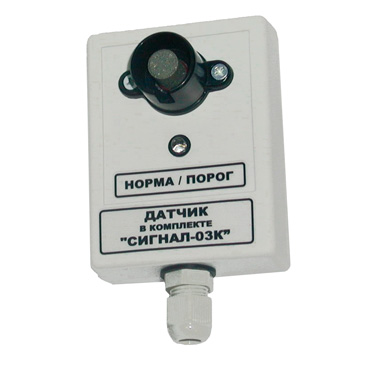

датчик Д3 метан, термокаталитический

Применение:

Оборудование котельных; жилого сектора коммунального хозяйства, оборудованного газовыми, водогрейными и отопительными котлами, работающими на газовом топливе.

Описание средства измерений

Наименование параметра или размера

Величина

1. Сигнальная концентрация, % НКПР

10 ± 5

2. Напряжение питания напряжением переменно­го тока частотой (50 ± 2) Гц, В

220-15%+10%

3. Потребляемая мощность, ВА, не более

9

4. Время прогрева, мин, не более

10

5. Время реакции (инерционность) сигнализации (световой, звуковой) и управления клапаном электромагнитным, с, не более

15

6. Уровень звукового давления по оси звукового излучателя на расстоянии 1 м при уровне шума 50 дБ, дБ, не менее

70

7. Время работы без контроля и регулировки нуля датчиков, месяцев, не менее

6

8. Степень защиты по ГОСТ 14254-96

IP30

9. Класс защиты от поражения электрическим током по ГОСТ 27570.0-87

II

10. Масса сигнализатора:

— блока сигнализации, кг, не более

— датчика, кг, не более


0,5

0,1

11. Габариты:

— блока сигнализации, мм, не более

— датчика, мм, не более


140×177×66

63×50×105

12. Коммутируемое напряжение устройства па­раллельной сигнализации, В, не более

100

13. Коммутируемый ток устройства параллельной сигнализации, А, не более

0,1

14. Средняя наработка сигнализатора на отказ, ч, не менее

15000

15. Средний срок службы, лет, не менее

6


Контроль концентрации метана, пропан — бутана и прочих горючих газов и паров основан на термохимическом принципе, при котором определяется тепловой эффект сгорания газа на каталитически активной поверхности чувствительного измерительного элемента — сенсора.

Компенсация влияния окружающей среды достигается применением в конструкции сенсора пассивного сравнительного элемента, включаемого в мостовую измерительную схему.

Подача контролируемой среды — конвекционная.

Блок сигнализации содержит элементы питания искробезопасных цепей датчиков и усилителей сигнала датчиков, а также пороговые элементы срабатывания световой и звуковой сигнализации, элементы для включения устройства параллельной сигнализации и клапана электромагнитного.

В нижней части блока сигнализации расположена клеммная колод¬ка, закрытая пластмассовым колпаком. Колпак крепится к клеммной колодке двумя винтами. К клеммной колодке осуществляется электрическое присоединение датчиков 1 и 2 с помощью кабеля через два кабельных ввода.

Срок поставки оборудования до одного месяца.
