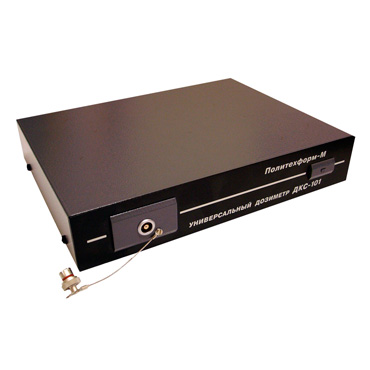

Пульт универсального дозиметра ПТФМ ДКС-101

Оборудование поставляется поверенное и откалиброванное в соответствии со стандартами. Пульт ПТФМ ДКС-101 предназначен для измерений поглощенной дозы, амбиентного эквивалента дозы, мощности поглощенной дозы и мощности амбиентного эквивалента дозы для широкого диапазона энергий фотонного и электронного излучений.
Дозиметр применяется в качестве рабочего эталона для проверки проверочных гамма и рентгеновских установок, рабочих средств измерений поглощенной дозы и амбиентного эквивалента дозы фотонного и электронного излучений, а также для высокоточных измерений дозовых полей ионизирующих излучений медицинских и промышленных приборов и аппаратов.

Сменные камеры и опции приобретаемые дополнительно:

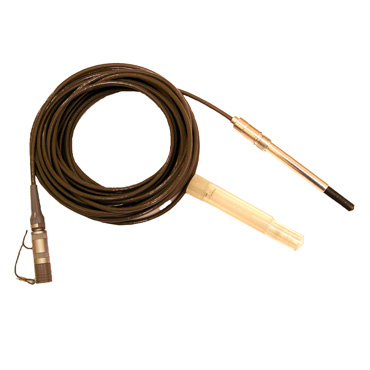

	ионизационная камера 0.6 куб.см БМК-06

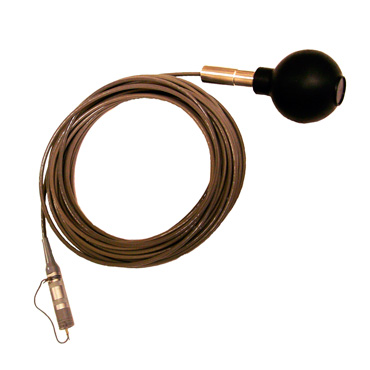

	ионизационная камера 50 куб.см БМК-50

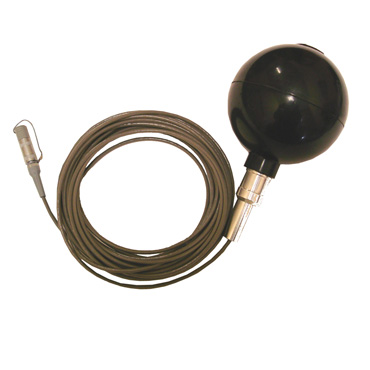

	ионизационная камера 500 куб.см БМК-500
удлинитель электрометрический (10м)

Описание

Принцип действия дозиметра основан на измерении силы электрического тока или заряда образующихся в блоках детектирования — ионизационных камерах под воздействием ионизирующих излучений. Измерение электрических величин и преобразование их в дозиметрические осуществляется с помощью электрометрического блока. Связь между ионизационными камерами и электрометрическим блоком осуществляется с помощью электрометрического удлинителя на основе триаксиального кабеля.

Дозиметр состоит из электрометрического блока со встроенным управляемым высоковольтным источником, персонального компьютера, ионизационных камер с контрольными источниками, водного фантома. Встроенные системы самодиагностики, набор функций математической обработки и протоколирование результатов измерений, программное обеспечение в среде Windows обеспечивают удобство в работе и широкий набор сервисных функций.

Основные технические характеристики

Тип камеры	Вид излучения	Энергия излучения, МэВ	Диапазон измерения поглощенной дозы, мГр (амбиентного эквивалента дозы, мзв)	Диапазон измерения мощности поглощенной дозы в воде мГр/с (мощности амбиентного эквивалента дозы, мзв/с)
БМК-06	Фотонное электронное	0.03-50 5-50	от 1*10-2 до 1*1010  от 1*10-2 до 1*1010	от 5*10-3 до 1*105  от 5*10-З до 1*105
БМК-50	Фотонное	0.04-10	от 1*10-4 до 1*107 (от 1*10-4 до 1*107)	от 5*10-5 до 1*103 (от 5*10-5 до 1*103)
БМК-500	Фотонное	0.04-10	от 1*10-5 до 1*106 (от 1*10-5 до 1*106)	от 5*10-6 до 1*102 (от 5*10-6 до 1*102)

Пределы допускаемой основной относительной погрешности измерений, %:
— поглощенной дозы и мощности поглощенной дозы, %	±2.5
— амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, %	±4
Пределы допускаемой дополнительной погрешности при изменении температуры от 10 до 40°С, % не более	±0.2
Цифровое разрешение при измерении тока, А	10-15
Цифровое разрешение при измерении заряда, Кл	10-14
Стабильность «0», А	±2*10-15
Диапазон индикации тока, А	от 10-13 до 2*10-6
Диапазон индикации заряда, Кл	от 10-12 до 10-7
Устанавливаемое время измерения, с	от 1 до 30000
Напряжение высоковольтного источника, В	от ±40 до ±600
Дискретность установки высокого напряжения, В	±1
Диапазон рабочих температур, °С	от +10 до +40
Атмосферное давление, кПа	от 84 до 106.7
Относительная влажность воздуха, %	до 80
Размеры электрометрического блока, мм, не более	250х240х70
Масса электрометрического блока кг, не более	4
Размеры ионизационных камер, мм, не более:
БМК-06	диаметр 7, длина 120
БМК-50	диаметр 56, длина 125
БМК-500	диаметр 110, длина 195
Масса ионизационных камер, кг не более:
БМК-06	0.2
БМК-50	0.5
БМК-500	0.8
Питание от сети переменного тока с напряжением, В частотой, Гц	220±22 50±1
Потребляемая мощность, ВА	4
Наработка на отказ, ч	3000

Проверка

Проверка осуществляется в соответствии с разделом 14 «Проверка дозиметра» Руководства по эксплуатации, согласованным ГЦИ СИ ГП «ВНИИФТРИ»
19.10.03г.

Основные средства проверки:
— рабочие эталоны поглощенной дозы в воде ВЭТ 38-1-88 с погрешностью воспроизведения мощности дозы ± 1.5 %.
Межпроверочный интервал составляет один год.

Нормативная и техническая документация

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 8.070-96 « Государственная проверочная схема для средств измерений поглощенной и эквивалентной дозы и мощности поглощенной и эквивалентной дозы фотонного и электронного излучений»;
ТУ 4362-006-45167996-03 Дозиметр универсальный ДКС-101. Технические условия.

Заключение

Тип дозиметра универсального ДКС-101 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной проверочной схеме ГОСТ 8.070-96.
Срок поставки оборудования до одного месяца.
