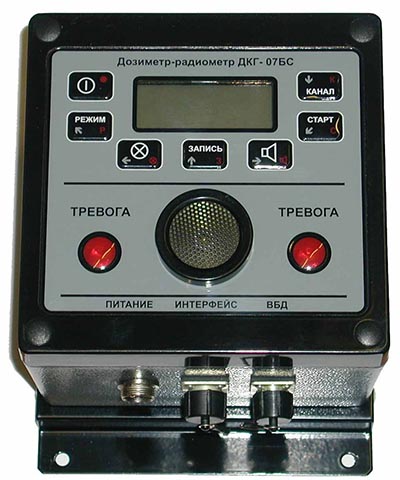

Пульт дозиметра-радиометра ПТФМ ДКГ-07БС

Оборудование поставляется поверенное и откалиброванное в соответствии со стандартами. Пульт ПТФМ ДКГ-07БС — это настенный пульт, со встроенными счетчиками на ץ-излучение, его питание может осуществляться только от внешнего источника питания.

Применение

Дозиметр применяется для оперативного дозиметрического контроля радиационной обстановки, при составлении радиационных карт местности и исследовании радиационных аномалий, для обнаружения загрязнения одежды, техники, зданий, сооружений и др.

Сменные блоки и опции приобретаемые дополнительно:

	блок выносной для α-излучения БДПА-07
	блок выносной для β-излучения БДПБ-07
	блок выносной для β- и ץ-излучения БДКС-07
	блок выносной для ץ-излучения БДБГ-07

Описание

Принцип действия дозиметра основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счетчиков Гейгера- Мюллера.

Конструктивно дозиметр выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и устройствами индикации и управления (далее — пульт) и набора сменных блоков детектирования БДПА-07, БДПБ-07, БДКС-07, БДБГ-07.

Основные технические характеристики:

Пульт
Диапазон измерений МЭД, Зв/ч	107... 10
Диапазон измерений ЭД, Зв	106... 999
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности ± измерения МЭД, %	(15+4/Н)*
Пределы допускаемой основной относительной погрешности измерения ЭД, %	±15
Блок детектирования α-излучения БДПА-07
Диапазон измерений плотности потока р-частиц (Sr-90Y-90), с1 см2	0,01... 1500
Диапазон энергий регистрируемого a-излучения, МэВ	4,1... 6,2 (Pu-239, U-234, U-238)
Пределы допускаемой основной относительной погрешности измерения плотности потока а-частиц (Ри-239), %	± (20+0,4/Р)*
Блок детектирования β-излучения БДПБ-07
Диапазон измерений плотности потока β-частиц (Sr-90Y-90), с1 см2	0,10-1500
Диапазон средних (граничных) энергий регистрируемого β-излучения, МэВ	0,08... 1,5 (0,2...3,5)
Пределы допускаемой основной относительной погрешности измерения плотности потока β-частиц (Sr-90Y-90), %	±(20+4/Р)*
Блок детектирования β- и ץ-излучения БДКС-07
Диапазон измерения МЭД, Зв/ч	107...2x103
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности измерения МЭД, %	±(15+4/Н)*
Диапазон измерений плотности потока β-частиц (Sr-90Y-90), с1 см2	0,10-1500
Диапазон средних (граничных) энергий регистрируемого β-излучения, МэВ	0,08...1,5 (0,2...3,5)
Пределы допускаемой основной относительной погрешности измерения плотности потока β-частиц (Sr-90Y-90), %	±(20±4/Р)*
Блок детектирования ץ-излучения БДБГ-07
Диапазон измерения МЭД, Зв/ч	107...10
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности измерения МЭД, %	±(15+4/Н)*
Рабочие условия эксплуатации
-диапазон рабочих температур, °С	минус 40...плюс 50
-относительная влажность	98% при 35°С
Пределы допускаемой дополнительной погрешности измерений:
при изменении температуры на каждые 10°С, %	±15
при воздействии повышенной влажности 75...98 %, %	±10
Напряжение питания, В:
-источник постоянного тока	3...9
Потребляемый ток при напряжении питания 3 В, мА, не более	20
Срок эксплуатации, лет	8
Средняя наработка на отказ, ч, не менее	10000
Габаритные размеры и масса, мм (кг), не более
-пульт ДКГ-07БС	162×208×129(1,80)
-блок БДПА-07	58×140 (0,30)
-блок БДПБ-07	97×27×186 (0,50)
-блок БДБГ-07	97×27×186 (0,50)
-блок БДКС-07	97×27×186 (0,50)

* где Н — измеренные численные значения МЭД (мкЗв/ч);

Проверка

Поверка осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПНКГ45.00.00.000РЭ, согласованным ФГУП «ВНИИФТРИ» 12 июля 2005.
Основные средства поверки:
• поверочная дозиметрическая установка типа УПГД-3 (погрешность воспроизведения МЭД не более ±5%);
• источники a-излучения типа 4П9 (5П9, 6П9), аттестованные в качестве рабочих эталонов 1-го или 2-го разряда по плотности потока а-излучения;
• источники p-излучения типа 4СО (5СО, 6СО), аттестованные в качестве рабочих эталонов 1-го или 2-го разряда по плотности потока Р-излучения.
Межповерочный интервал составляет один год.

Нормативные и технические документы:

• ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
• ГОСТ 25851-83 «Приборы радиометрические. Методы измерения основных параметров»;
• ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной дозы и мощности поглощенной и эквивалентной дозы фотонного и электронного излучений»;
• ТУ 4362-001-70063060-04 (ПНКГ 45.00.00.000ТУ) «Дозиметр-радиометр ДКГ-07БС. Технические условия».

Заключение

Тип дозиметра-радиометра ДКГ-07БС утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме ГОСТ 8.070-96.

Срок поставки оборудования до одного месяца.
