Пульт газоанализатора ПТФМ Сигма-1М

Информационный пульт газоанализатора взрывоопасных газов и паров многоканальный Сигма-1М.

Датчики и программное обеспечение, приобретаемые дополнительно:

Исполнение	в силуминовом корпусе	в корпусе из АБС
метан, термокаталитический	Датчик Д1М	Датчик Д1М
пропан, термокаталитический	Датчик Д1П	Датчик Д1П
пары бензина в воздухе, сенсор / термокаталитический	Датчик Д1Б	Датчик Д1Б
пары бензина в атмосфере азота с фланцевым присоединением,  п/проводник	Датчик Д1БФ	Датчик Д1БФ
пары бензина в атмосфере азота с фланцевым присоединением  к резервуару через металлорукав, п/проводник	Датчик Д1БФМ	Датчик Д1БФМ
программа для вывода на компьютер данных от сети пультов Сигма-1М через интерфейс RS485/RS232	Программное обеспечение ПТФМ ПО-1

Назначение средства измерений

Газоанализаторы взрывоопасных газов многоканальные Сигма-1М (далее — газоанализаторы) предназначены для измерения довзрывных концентраций углеводородов: метана, пропана, бутана, паров бензина, керосина, дизельного топлива, ацетона, других взрывоопасных газов и паров в атмосферном воздухе, а также паров бензина в атмосфере азота.

Применение:

Разрешен к применению Ростехнадзором во взрывоопасных зонах и помещениях классов B-I, B-Iа и B-Iг согласно маркировке взрывозащиты («[Exib]IIB» для пульта и «1ЕхibdIIВТ4 X» для датчиков) и в соответствии с Руководством по эксплуатации, как то: насосные станции, нефтебазы, АЗС, коммунальные сети, склады ЛВЖ, газо- и нефте-добывающие и перерабатывающие предприятия и иные объекты, где необходим непрерывный автоматический контроль содержания паров взрывоопасных углеводородных соединений в атмосфере воздуха или азота с архивированием результатов.

Описание средства измерений

Газоанализатор представляет собой стационарный электрический многоблочный измерительный прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта и датчиков газового контроля

Информационный пульт предназначен для:

• обеспечения питания датчиков газового контроля;

• обработки и отображения измерительной информации;

• установки пороговых значений концентрации углеводородов;

• формирования звуковых и световых сигналов оповещения в случае превышения порогов;

• формирования релейных сигналов управления внешней аппаратурой;

• передачи измерительной информации в ПЭВМ или на центральный пульт в соответствии с требованиями интерфейса RS-485 (или RS-232C) по протоколу MODBUS RTU. Детальное описание протокола, в том числе описание настроек UART и адресов регистров приведено в руководстве по эксплуатации.

Датчики газового контроля предназначены для преобразования концентрации контролируемого газа или паров в нормализованный телеметрический сигнал и передачи его в информационный пульт, а также для обеспечения местной световой сигнализации превышения установленных пороговых значений.

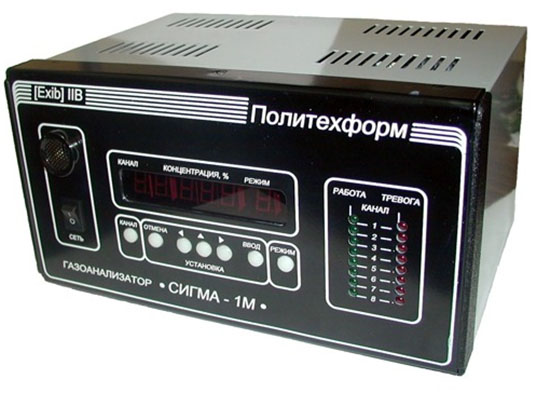

Информационный пульт газоанализатора Сигма-1М выполняется в металлическом корпусе. Датчики для газоанализатора Сигма-1М выпускаются в пластмассовых или силуминовых корпусах в нескольких конструктивных исполнениях.

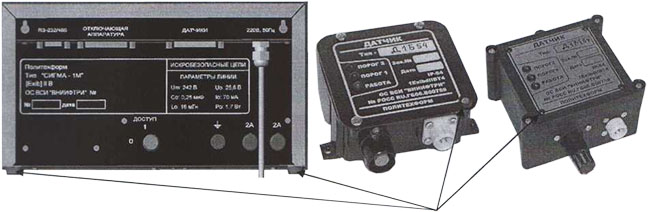

Пломбирование

Пломбированию подлежат следующие конструктивные элементы газоанализатора:

• информационный пульт: два винта крепления защитного кожуха (в углублениях ножек);

• каждый датчик: любой из винтов крепления крышки (пластмассовый корпус) или специально установленная под любой винт крепления крышки чашка для пломбирования (силуминовый корпус).

Выбранная схема пломбирования исключает возможность несанкционированного изменения аппаратного или программного обеспечения пульта и датчиков.

                                           Места пломбирования

Газоанализатор относится к электрооборудованию с уровнем взрывозащиты «Взрывобезопасное электрооборудование».

Информационный пульт выполнен с искробезопасными выходными цепями уровня ib и имеет маркировку взрывозащиты «[Exib]UB». Датчики имеют виды взрывозащиты: «Искробезопасная электрическая цепь» с уровнем ib и «Взрывонепроницаемая оболочка» и имеют маркировку взрывозащиты "lExibdIIBT4 X".

Программное обеспечение

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Цифровой идентификатор ПО (контрольная сумма метрологически значимой части)	Алгоритм вычисления цифрового идентификатора ПО
ПО газоанализатора Сигма-1М	SIM_2009	2009	A1F01DF3A2FC6D8A2& С7600025572В0АС	MD5

Основные функции ПО:

• измерение и расчёт значений показаний датчиков путём преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

• отображение состояния датчиков (наличие, превышение порогов 1 и 2, отказ);

• изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора, при наличии ключа доступа, установленного в положение 1 на задней панели прибора;

• формирование управляющего воздействия для включения (отключения) исполнительных устройств через реле;

• вывод значений показаний датчиков на ПЭВМ или центральный пульт через порт RS485/RS232 (без возможности изменения параметров, оказывающих влияние на метрологические характеристики газоанализатора).

Для связи с ПЭВМ или центральным пультом используется интерфейс RS485/RS232. Протокол передачи данных — MODBUS RTU. Детальное описание протокола, в том числе описание настроек UART и адресов регистров приведено в руководстве по эксплуатации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» — метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Диапазон измерений: объемной доли метана, % объёмной доли пропана и других горючих газов, % НКПР объёмной доли паров углеводородов, % НКПР	от 0 до 2,50 от 0 до 50,0 от 0 до 50,0
Пороги срабатывания сигнализации (установленные изготовителем): для метана: порог 1 (предупреждения), объемная доля, % порог 2 (срабатывания), объемная доля, % для пропана и других горючих газов: порог 1 (предупреждения), % НКПР порог 2 (срабатывания), % НКПР для паров углеводородов: порог 1 (предупреждения), % НКПР порог 2 (срабатывания), % НКПР	0,5 1,0 10 20 20 40
Пределы допускаемой основной относительной погрешности измерений, %, не более	± 20
Пределы допускаемой дополнительной относительной погрешности при воздействии внешних факторов: при изменении температуры окружающей среды от минус 5 °С до плюс 40 °С для информационного пульта и от минус 40 °С до плюс 40 °С для датчика, %, не более при изменении относительной влажности окружающей среды до 95 % при 35 °С для датчика, %, не более при изменении напряжения электропитания в пределах от минус 15 до плюс 10 % от номинального значения, %, не более	± 2
Время срабатывания сигнализации датчика, с, не более	8
Время прогрева газоанализатора, минут, не более	15
Ток короткого замыкания искробезопасной цепи, А, не более	0,18
Потребляемая мощность, ВА, не более	55
Габаритные размеры, мм, не более: информационный пульт датчик метана IP54	150×290×190 109×118×54
Масса, кг, не более: информационный пульт датчик метана в силуминовом корпусе IP54	5 0,5
Срок службы, лет, не менее	10
Условия эксплуатации
Температура окружающего воздуха, °С для информационного пульта для датчиков	от минус 5 до плюс 40 от минус 40 до плюс 40
Относительная влажность при температуре 35 °С, %	95
Атмосферное давление, кПа	от 84 до 106,7
Напряжение электропитания, В	220+10-15
Частота, Гц	50±1

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель информационного блока методом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.

Поверка

Поверка осуществляется по документу «Инструкция. Газоанализаторы взрывоопасных газов и паров многоканальные Сигма-1 М. Методика поверки», являющемуся приложением к ГКПС 10.00.00.000РЭ, согласованному с ГЦИ СИ ФГУП «ВНИИМС» 30.07.2007 г.
Основные средства поверки:

Наименование, тип	Документ	Примечание
чистый воздух кл. 0	ГОСТ 17433-80
метан ГСО 4272-88	ТУ 6-16-2956-92	1,0 %, об.доля
метан ГСО 4272-88	ТУ 6-16-2956-92	2,5 %, об.доля
пропан ГСО 3968-87	ТУ 6-16-2956-92	0,34 %, об.доля
пропан ГСО 3970-87	ТУ 6-16-2956-92	0,85 %, об.доля

Нормативные и технические документы, устанавливающие требования к газоанализаторам взрывоопасных газов и паров многоканальным Сигма-1М

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ТУ 4215-001-45167996-07 Газоанализатор взрывоопасных газов и паров многоканальный Сигма-1 М. Технические условия.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

• выполнение работ по обеспечению безопасных условий и охраны труда;

• осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Срок поставки оборудования до одного месяца.
