Дозиметр-радиометр ПТФМ ДРБП-03

Оборудование поставляется поверенное и откалиброванное в соответствии со стандартами.

Назначение средства измерений

Дозиметры-радиометры ДРБП-03 предназначены для измерений мощности амбиентного эквивалента дозы фотонного излучения (МЭД), амбиентного эквивалента дозы фотонного излучения (ЭД), плотности потока α- и β-излучений в полевых и лабораторных условиях.

Описание средства измерений

Принцип действия дозиметра ДРБП-03 основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счетчиков Гейгера-Мюллера.

Дозиметр состоит из измерительного блока со встроенными детекторами СБМ-20 и СИ-34ГМ (далее по тексту — пульт) и сменных блоков детектирования БДБА-02 и БДГ-01.

Сменные блоки детектирования позволяют измерять:

• БДБА-02 — плотность потока α- и β-излучения;
• БДГ-01 — мощность амбиентного эквивалента дозы фотонного излучения.

Детекторы СБМ-20 и СИ-34ГМ позволяют параллельно с измерением какого-либо вида излучения, определяемого подключенным к пульту блоком детектирования, измерять МЭД и ЭД фотонного излучения.

Подключение блоков детектирования к пульту осуществляется при помощи гибкогокабеля, имеющего разъём. Управление работой дозиметра — при помощи шестикнопочной клавиатуры.

Конструктивно дозиметр выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и набора выносных блоков детектирования. Дозиметр комплектуется удлинительной штангой и блоком зарядки аккумулятора.

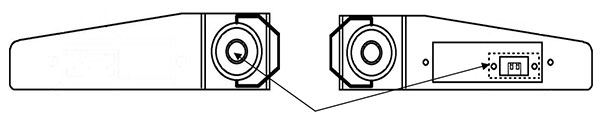

Внешний вид и места пломбировки дозиметра

Пломбировке подлежат следующие конструктивные элементы дозиметра:

• винт крепления боковой накладки, соединяющей корпус и переднюю панель;
• крышка лючка, расположенного внутри батарейного отсека.

Программное обеспечение

Измерительный блок дозиметра имеет встроенное программное обеспечение (далее— ПО), разработанное предприятием-изготовителем специально для расчёта и вывода на информационное табло значений измеряемых параметров.

Основные функции ПО:

• расчёт значений показаний путём измерения скорости или количества импульсов за определённый промежуток времени, поступающих с блоков детектирования;
• установка значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики дозиметра.

Идентификационные данные ПО приведены в таблице:

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Цифровой идентификатор ПО (контрольная сумма метрологически значимой части)	Алгоритм вычисления цифрового идентификатора ПО
ПО дозиметра-радиометра ДРБП-03	DRBP_03	2008	4460A4FC5AA83C8882 8C4B2F90C6E5F4	MD5

Метрологические и технические характеристики

Наименование параметра	Значение
Базовый блок
Диапазон энергий фотонного излучения, МэВ	0,05 - 3,0
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ(Cs-137) в измеряемом диапазоне энергий, %	±20
Диапазон измерений мощности амбиентного эквивалента дозы, мкЗв/ч	0,10 — 3×106
Диапазон измерений амбиентного эквивалента дозы, мЗв	0,001 - 9999
Пределы допускаемой основной относительной погрешности измерений МЭД, %	±(15+4/Н) где: Н - измеренные числовые значения МЭД (в зависимости от диапазона мкЗв/ч или мЗв/ч)
Пределы допускаемой основной относительной погрешности измерений ЭД, %	±10
Блок детектирования α-, β-излучения БДБА-02
Диапазон энергий регистрируемого α-излучения β-излучения, МэВ	Pu-239 0,15 - 3,5
Диапазон измерений плотности потока частиц, с-1см-2	0,10 - 700
Пределы допускаемой основной относительной погрешности измерений плотности потока частиц, %	±(20+4/Р) где: Р - измеренные числовые значения плотности потока α- или β-излучения(с-1см-2)
Блок детектирования γ-излучения БДГ-01
Диапазон энергий фотонного излучения, МэВ	0,05 - 3,0
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ(Cs-137) в измеряемом диапазоне энергий, %	±20
Диапазон измерений мощности амбиентного эквивалента дозы, мкЗв/ч	0,10 - 1000
Пределы допускаемой основной относительной погрешности измерений МЭД, %	±(15+4/Н) где: Н- измеренные числовые значения МЭД (в зависимости от диапазона мкЗв/ч или мЗв/ч)
Пределы допускаемой дополнительной погрешности измерений МЭД, ЭД и плотности потока частиц: при изменении температуры окружающего воздуха во всем диапазоне рабочих температур, % при относительной влажности воздуха до95 % и температуре воздуха ниже 35 °С без конденсации влаги, %	±10 ±10
Питание осуществляется от батареи типа"Корунд", напряжение, В внешнего источника питания, напряжение, В	8,7 от 7 до 12
Ток, потребляемый при напряжении питания8,7 В, мА, не более	10
Срок эксплуатации, лет, не менее	8
Средняя наработка на отказ, ч, не менее	5000
Габаритные размеры, мм, не более: пульт (длина х ширина х высота) БДБА-02 (диаметр х длина) БДГ-01 (диаметр х длина)	181×125×62 77×34 34×147
Масса, кг, не более: пульт БДБА-02 БДГ-01	0,85 0,35 0,25
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха при температуре воздуха 35 °C, % атмосферное давление, кПа	от минус 20 до 50 (без ЖКИ—от минус 30 до 50) 95 % от 84 до 106,7

Знак утверждения типа

Наносится на лицевую панель дозиметра методом шелкографии и на титульный лист паспорта типографским способом.

Комплект средства измерений

Наименование	Обозначение	Количество
Дозиметр-радиометр ДРБП-03 в составе:		1
пульт	ГКПС 14.00.00.000	1
блок детектирования БДБА-02	ГКПС 14.03.00.000	1
блок детектирования БДГ-01	ГКПС14.04.00.000	1
штанга	ГКПС 14.05.00.000	1
аккумулятор		1
зарядное устройство		1
футляр		1
паспорт	ГКПС 14.00.00.000 ПС	1

Поверка

Поверка осуществляется в соответствии с разделом 8 «Методика поверки» документа ГКПС 14.00.00.000 ПС «Дозиметр-радиометр ДРБП-03 Паспорт (Техническое описание,
инструкция по эксплуатации, формуляр)», согласованным руководителем ГЦИ СИ ГУ «ВНИИФТРИ» 30 мая1997 г.

Основные средства поверки:

• государственный первичный эталон поглощенной дозы ГЭТ 38-2011, диапазон от 4,0×10^-2 до 3×10⁵ Зв/ч, погрешность не более 1% (Р=0,99);

• установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06), диапазон МЭД 5×10^-7 ÷ 5×10^-2 Зв/ч, пределы допускаемой относительной погрешности измерений ±5 % (Р=0,95);

• источники радионуклидные бета-излучения метрологического назначения закрытые типа ИМН, активность 10² ÷ 10⁴ Бк, пределы допускаемой относительной погрешности измерений ±6 % (Р=0,95);

• источники радионуклидные альфа-излучения метрологического назначения закрытые типа ИМН, активность 10² ÷ 10⁴ Бк, пределы допускаемой относительной погрешности измерений ±6 % (Р=0,95).

Сведения о методиках (методах) измерений

Дозиметр-радиометр ДРБП-03 Паспорт (Техническое описание, инструкция по эксплуатации, формуляр) ГКПС14.00.00.000 ПС.

Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам ДРБП-03

ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной дозы и мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 8.033-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
Дозиметр-радиометр «ДРБП-03». Технические условия. ТУ4362-005-45167996-99.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

• при выполнении работ по обеспечению безопасных условий и охраны труда;

• при осуществлении деятельности в области охраны окружающей среды;

• при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Срок поставки оборудования до одного месяца.
