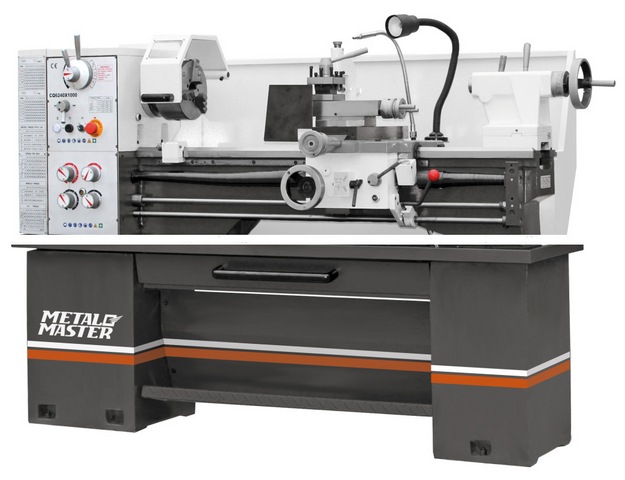

Универсальный токарно-винторезный станок MetalMaster MLM 380x1000

Артикул: 132-103329


Доставка от 400 руб.
Характеристики
  • Вес 650 кг
  • Габариты 1830х770х1300 мм
  • Высота центров 200 мм
  • Расстояние между центрами 1015 мм
  • Частота вращения шпинделя 2x9(18) об/мин
  • Диапазон частот вращения шпинделя 65-1800 об/мин
  • Диаметр сквозного отверстия в шпинделе 52 мм
  • Ширина станины 218 мм
  • Перемещение пиноли задней бабки 110 мм
  • Диаметр обработки над станиной 400 мм
  • Диаметр обработки над суппортом 250 мм
  • Наибольший ⌀ над выемкой в станине (ДхШ) 520x100 мм
  • Максимальное сечение резца 20x20 мм
  • Общее перемещение поперечного суппорта 230 мм
  • Общее перемещение верхнего суппорта 120 мм
  • Передний конец шпинделя D5
  • Шпиндель с конусом Морзе на переднем конце, в муфте MT6/MT4
  • Диаметр ходового винта и резьба 24x8 витков на дюйм или шаг 3 мм
  • Стандартный шаг резьбы 4-60 витков на дюйм
  • Метрический шаг резьбы 0.4-7 мм
  • Продольная подача (стандартная, "/ метрическая, мм) 0.0021-0.0508/0.0527-1.2912
  • Поперечная подача (стандартная, "/ метрическая, мм) 0.00043-0.0109/0.011-0.276
  • Пиноль задней бабки 52 мм
  • Приводной двигатель шпинделя 2 HP
  • Насос охлаждающей жидкости 4/75HP (40W)
  • Конус задней бабки MT4
  • Вес в упаковке 650 кг
  • Габариты (в упаковке) 1830x770x1300 мм
Описание

Жесткость и длительный срок службы

Станина универсального токарно-винторезного станка MetalMaster MLM 380×1000 имеет монолитную конфигурацию и отлита из серого чугуна, что обеспечивает конструкции требуемую жесткость и позволяет гасить колебания возникающие в процессе обработки.
Направляющие станка закалены ТВЧ и отшлифованы, что гарантирует безаварийную работу оборудования на протяжении всего срока службы.
Шпиндель станка изготовлен из высокопрочной легированной стали и установлен на регулируемые прецизионные роликоподшипники, это обеспечивает высокую точность обработки (радиальное биение шпинделя не превышает 15 мкм).
Для обеспечения надежности и низкого уровня шума, все зубчатые колеса привода изготовлены из хромоникелевой стали и закалены, зубчатый профиль отшлифован. Для смазки и охлаждения колеса погружены в масленую ванну.
Во избежание возникновения аварийной ситуации и поломки оборудования станок снабжен перегрузочной муфтой ходового винта.

Функциональные возможности:

  • на станине сделана специальная выемка (гап), что обеспечивает возможность обрабатывать заготовки типа диск с максимальным диаметром 520 мм, длиной до 1000 мм;
  • привод главного движения позволяет сообщить шпинделю станка частоту вращения в диапазоне от 65 до 1800 об/мин, частота вращения выбирается переключением передач коробки скоростей, всего их 18;
  • широкий диапазон частот вращения и большое количество передач позволяют достаточно точно подобрать необходимый режим обработки в зависимости от материала заготовки ее геометрических параметров, используемого инструмента и т.д.;
  • привод позволяет обеспечить шпинделю реверсивное движение с целью упрощения нарезания резьб;
  • шпиндель имеет отверстие диаметром 58 мм, что позволяет обрабатывать на станке длинны прутки;
  • продольная подача станка может осуществляться в автоматическом режиме;
  • возможности станка позволяют обрабатывать метрические (с шагом от 0,4 до 7 мм) и дюймовые (от 4 до 60 дорожек на дюйм) резьбы;
  • станок оборудован ящиком для инструментов, поддоном для сбора стружки, кнопкой аварийной остановки, подсветкой рабочей зоны, защитным кожухом патрона;
  • привод подач станка позволяет реализовывать продольную подачу в диапазоне от 0,043 до 0,653 мм/об, а поперечную подачу от 0,027 до 0,413 мм/об;

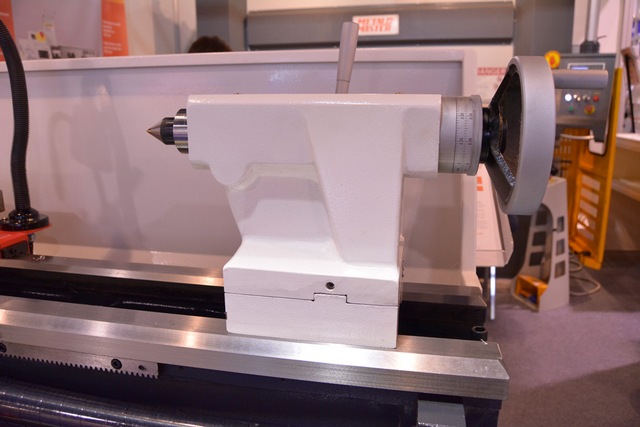

  • для обработки длинных конусов задняя бабка имеет возможность смещения на ± 13 мм;
  • станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ).

Стандартная комплектация:

  • 3-х кулачковый патрон;
  • 4-х кулачковый патрон;
  • планшайба;
  • оправка;
  • два хвостовика пиноли;
  • неподвижный люнет;
  • подвижный люнет
  • защитный экран;
  • кожух патрона с концевым выключателем;
  • кожух ходового винта;
  • тормоз шпинделя;
  • станочный светильник;
  • резьбоуказатель;
  • 4-х позиционный резцедержатель;
  • комплект обслуживающего инструмента;
  • куководство по эксплуатации.
